3.3
Druckmessumformer-Einzelteile
Die Einzelteile und die Abbildung des Smart Druckmessumformers PAS sind
unten angezeigt:
Pos.
Bezeichnung
1
Deckel, vorn
2
O-Ring/Glas
3
Glas
4
Wellendichtung
5
C-Sprengring
6
O-Ring/Deckel
7
Deckel, hinten
10
Schraube/LCD
11
LCD-Abdeckung
12
LCD-Platine
13
Hauptplatine
14
Schraube/Hauptplatine
15
Schraube
16
Endplatte
PAS K17/1022 ATEX

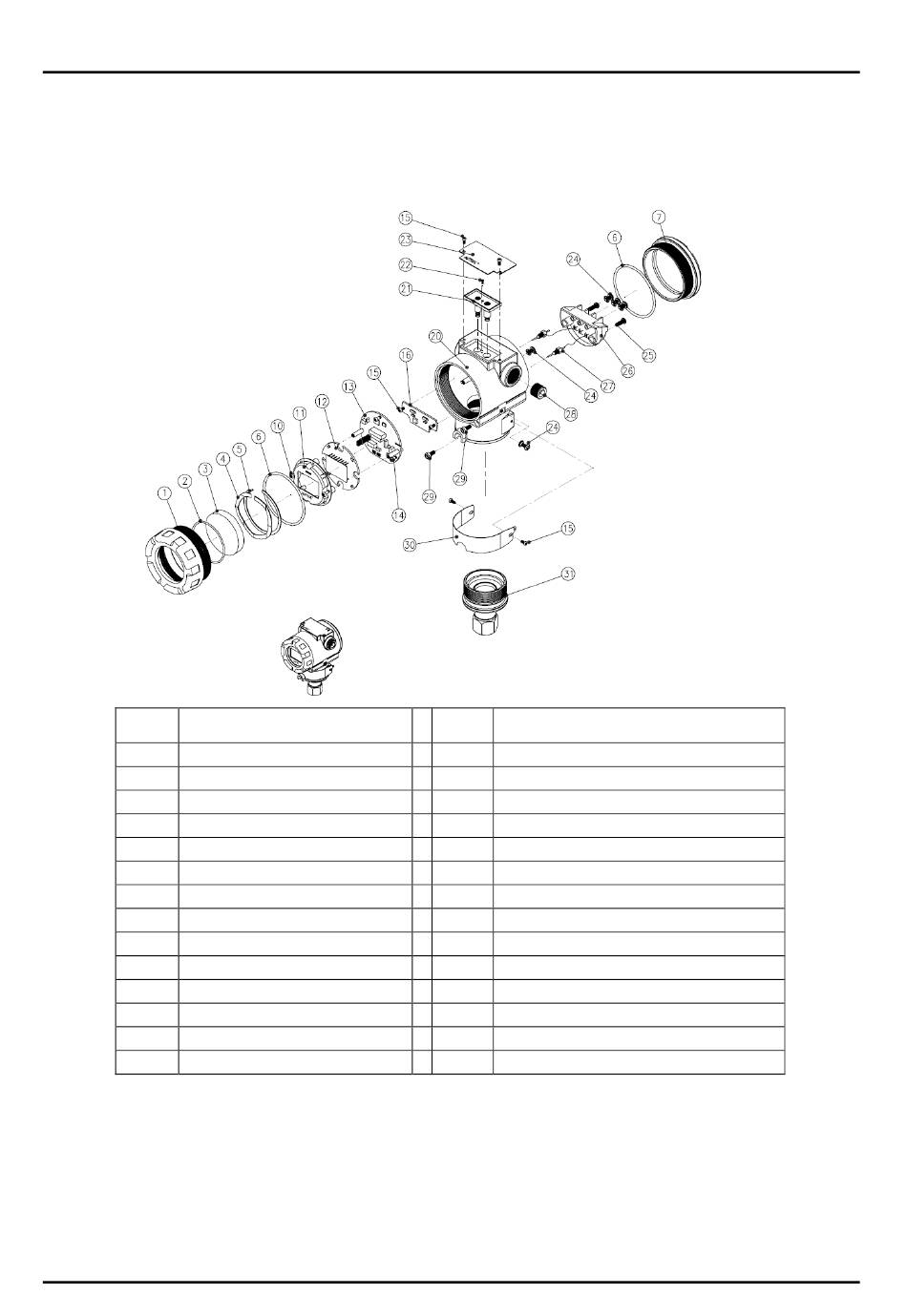

Abbildung 3-1: Messumformer-Einzelteile
Pos. Bezeichnung
20
Gehäuse
21
Schalter ZERO/SPAN
22
Schraube/Schalterabdeckung
23
Typenschild
24
Schraube
25
Schraube/Klemmenleiste
26
Klemmenleiste
27
EMI-Filter
28
Verschlussstopfen
29
Schraube
30
Kennzeichnungsschild
31
Sensor-Modul-
PAS
Seite 7
