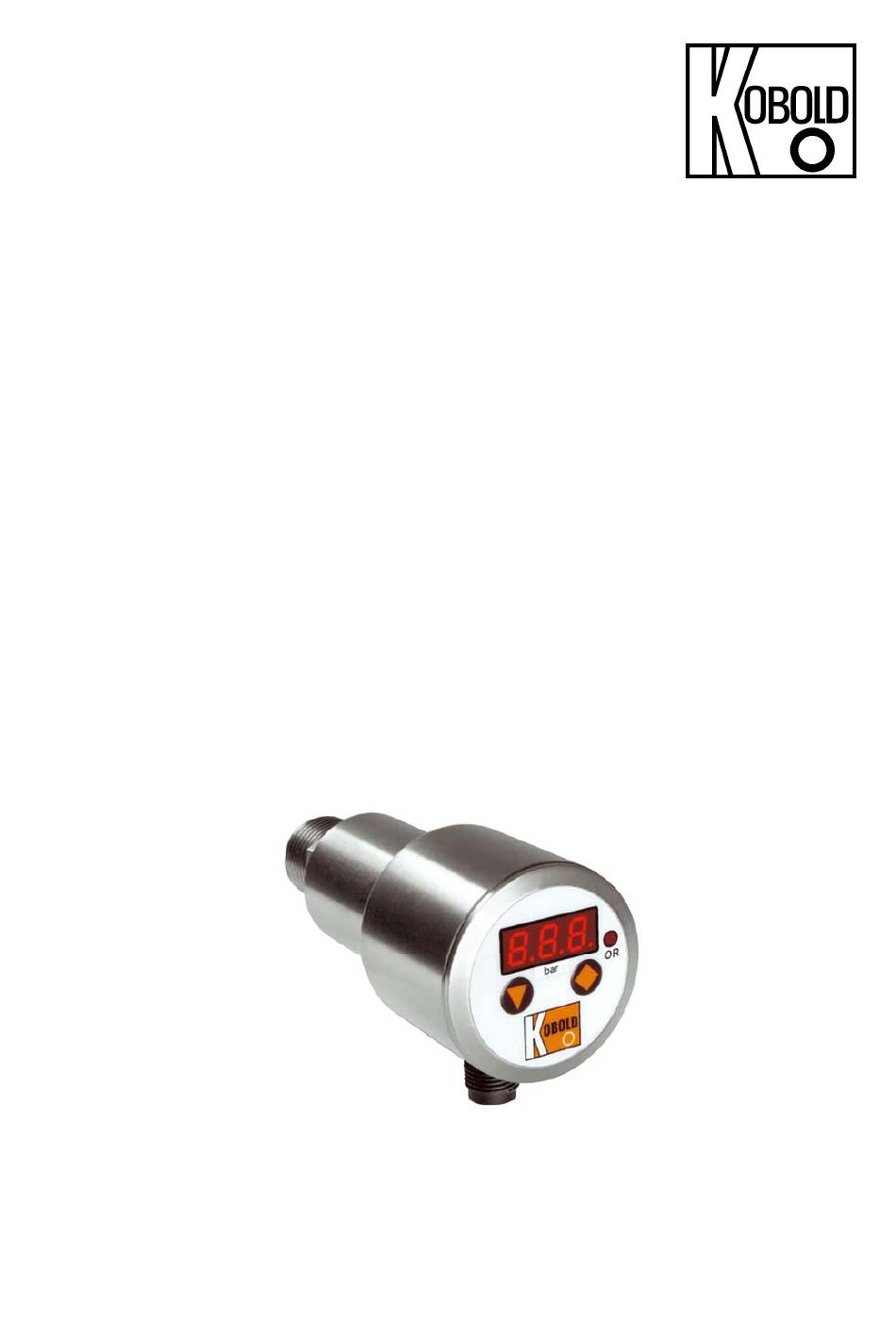

- Seite 1 Bedienungsanleitung für Drucktransmitter mit Digitalanzeige Typ: PDA...
-
Seite 2: Inhaltsverzeichnis
... 9.1. Werteinstellung ..................9 9.2. Einstellung für PDA-15............... 10 9.3. Einstellung für PDA-25 und PDA-35 ..........11 H auptmenüpunkte ..................13 . 10.1. Schaltpunkt ..................13 10.2. -
Seite 3: Hinweis
Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. Beim Einsatz in Maschinen darf der PDA erst dann in Betrieb genommen werden, wenn die Maschine der EG-Maschinenrichtlinie entspricht. 2.1. Hinweise zur Maschinen- und Druckgeräterichtlinie Beim Einsatz in Maschinen darf der PDA erst dann in Betrieb genommen werden, wenn die Maschine der EG-Maschinenrichtlinie entspricht. -
Seite 4: Arbeitsweise
4. Arbeitsweise Kobold-Druckmesser/-wächter des Typs PDA sind preiswerte elektronische Druckmesser mit digitaler Anzeige des aktuellen Druckes. Zur Fernübertragung des Wertes steht ein Analogausgang (0)4-20 mA zur Verfügung. Optional ist der Drucktransmitter auch mit einem zusätzlichen Schaltausgang erhältlich. Als Sensorelement wird ein piezoresistiver Keramiksensor verwendet. Die Geräte werden überall... -
Seite 5: Elektrischer Anschluss
Anschlussbild. Passende Kupplungen mit unterschiedlichen Kabellängen sind optional erhältlich. Achtung! Eine falsche Belegung der Anschlüsse kann zum Zerstören der Geräte-Elektronik führen. 7.1. Steckerbelegung PDA-15... PDA-15 Nicht belegt / n.c. +Vs/+ Supply 0 V / GND Ausgang / Output 0 V / GND Zubehör:... -
Seite 6: Steckerbelegung Pda-25, Pda-35
7.2. Steckerbelegung PDA-25, PDA-35... PDA-25... PDA-35... PNP-Output NPN-Output +24 V +24 V 0 V / GND 0 V / GND 0(4)-20 mA 0(4)-20 mA 0 V / GND 0 V / GND Zubehör: Stecker Anschlusskabel ZUB-KAB-12K002 Anschlussbeispiel PDA-...P3M Plug M12... -
Seite 7: Inbetriebnahme
Nach dem Einschalten wird für 3 Sekunden der Messbereich (Endwert) angezeigt. 8.1. Tastenfunktion Im Normalmodus (Messmodus) : 3 Sek. drücken Einstellmodus : Schaltpunkt/Fensterpunkt anzeigen Im Einstellmodus Irgendwann: : Nächste Stufe 3 sec : Wert ändern oder 20 sec keine Taste drücken Normal Modus PDA K02/0422 Seite 7... -
Seite 8: Einstellungen
Zeitverhalten (dSE, drE) 0,0...99,5 Sekunden Kontakt-Typ (Con) Schließer (no) no (Schließer) oder Öffner (nc) Startstrom (S-C) 0...ME Endstrom (E-C) 0...ME Startstrom Auswahl (SCS) 0 / 4 Filter (Filt) 1/2/4/8/16/32/64 Nullpunkt (S-A, Start-Abgleich) ist abgeglichen Change Code (CCo,) 000...999 Seite 8 PDA K02/0422... -
Seite 9: Werteinstellung
Werteinstellung. Die unten abgebildete Struktur zeigt die immer gleiche Routine zur Veränderung der einzelnen Parameter. [vom Hauptmenüpunkt] 1. Stelle einstellen 2. Stelle einstellen 3. Stelle einstellen Dezimalpunkt einstellen gewählten Wert speichern oder neu eingeben Speichern [zum nächsten Hauptmenüpunkt] PDA K02/0422 Seite 9... -
Seite 10: Einstellung Für Pda-15
9.2. Einstellung für PDA-15 3 sec Codeeingabe Werteinstellung Startstrom 7sec Werteinstellung Speichern Startstrom Endstrom 7sec Werteinstellung Speichern Endstrom 0-20 Startstrom Auswahl 7sec 4-20 Filter 7 Stufen Werteinstellung Start-Abgleich 7sec Werteinstellung Speichern Startpunkt Codeänderung Werteinstellung Seite 10 PDA K02/0422... -
Seite 11: Einstellung Für Pda-25 Und Pda-35
9.3. Einstellung für PDA-25 und PDA-35 3 sec Codeeingabe Werteinstellung Schaltpunkt Werteinstellung Hysterese Werteinstellung Duo-Punkt Werteinstellung On-Delay Werteinstellung Off-Delay Werteinstellung Kontaktart Schliesser Öffner Speichern PDA K02/0422 Seite 11... - Seite 12 Startstrom 7sec Werteinstellung Endstrom 7sec Werteinstellung 0-20 Startstrom Auswahl 7sec Speichern 4-20 Filter 7 Stufen Werteinstellung 1..2..4...64 Start-Abgleich 7sec Werteinstellung Codeänderung Werteinstellung Seite 12 PDA K02/0422...
-
Seite 13: Hauptmenüpunkte
Der Druckschalter schaltet bei Überschreiten von 100 bar. Bleibt der Druck in den Grenzen zwischen 99 bar (100-1) und 151 bar (150+1), bleibt auch der Druckschalter im aktiven Schaltzustand (LED an). Übersteigt er die 151 bar oder unterschreitet er die 99 bar schaltet der Druckschalter zurück. PDA K02/0422 Seite 13... -
Seite 14: Schaltverhalten
Überschreiten des Fensterpunktes plus Hysterese oder Unterschreiten des Schaltpunktes minus Hysterese. Eine LED signalisiert den Schaltzustand des Druckschalters. Anzeige bar (°C) LED an Schaltpunkt Hysterese Zeit / t Anzeige bar (°C) LED an Hysterese Fensterpunkt LED an Schaltpunkt Hysterese Zeit / t Seite 14 PDA K02/0422... -
Seite 15: Zeitverhalten
0(4) mA fließen. Im Menüpunkt Endstrom wird der Anzeigewert eingegeben, bei dem 20 mA fließen. Die LED „OR“ (Out of range) leuchtet, wenn der Messwert den Wert im Menü „S-C“ (Startstrom) unterschreitet oder den Wert im Menü „E-C“ (Endstrom) überschreitet. PDA K02/0422 Seite 15... -
Seite 16: Filter
Geräteparameter. Ist der Code verschieden von 000, muss der Bediener beim Wechsel in den Einstellmodus zuerst den eingestellten Code „Cod“ eingeben. 11. Wartung Das Gerät ist bei bestimmungsmäßiger Verwendung wartungsfrei. Ablagerungen, die durch verunreinigte Medien hervorgerufen werden, können zu fehlerhaften Messwerten führen. Seite 16 PDA K02/0422... -
Seite 17: Technische Daten
300 mA Kontaktfunktion: Schließer/Öffner, Fenster programmierbar Schaltzustandsanzeige: 1 LED Ein-/Ausschalt- verzögerung 0,5...99,5 s (getrennt einstellbar) Ansprechzeit: 0,5 s 0,5% v. EW (1,0% v. EW für Genauigkeit: Messbereichspanne 1,6 bar) Schutzart: IP 65 PDA K02/0422 Seite 17... -
Seite 18: Bestelldaten
13. Bestelldaten Bestellbeispiel: PDA-15 3 R2 C315 Elektrischer Typ/Ausgang Anschluss Messbereich Anschluss C315=-1...0 bar B025= 0...1 bar B035= 0...1,6 bar B045= 0...2,5 bar B055= 0...4 bar B065= 0...6 bar PDA-15=Standard 0(4)-20 mA B075= 0...10 bar R2=G ¼ PDA-25=0(4)-20 mA, B085= 0...16 bar R4=G ½... -
Seite 19: Abmessungen
14. Abmessungen Info! Die passende M12x1 Dose mit 2 m Kabel für den M12x1 Stecker ist unter der Bestellbezeichnung: ZUB-KAB-12K002 erhältlich. (Abbildung mit Dose) PDA K02/0422 Seite 19... -
Seite 20: Eu-Konformitätserklärung
15. EU-Konformitätserklärung Wir, die KOBOLD Messring GmbH, Hofheim/Ts., Bundesrepublik Deutschland erklären, dass das Produkt Drucktransmitter mit Digitalanzeige Typ PDA mit den unten aufgeführten Normen übereinstimmt: EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV- Anforderungen - Teil 1: Allgemeine Anforderungen EN 61010-1:2011 Sicherheitsbestimmungen für elektrische Mess-, Steuer-,...
