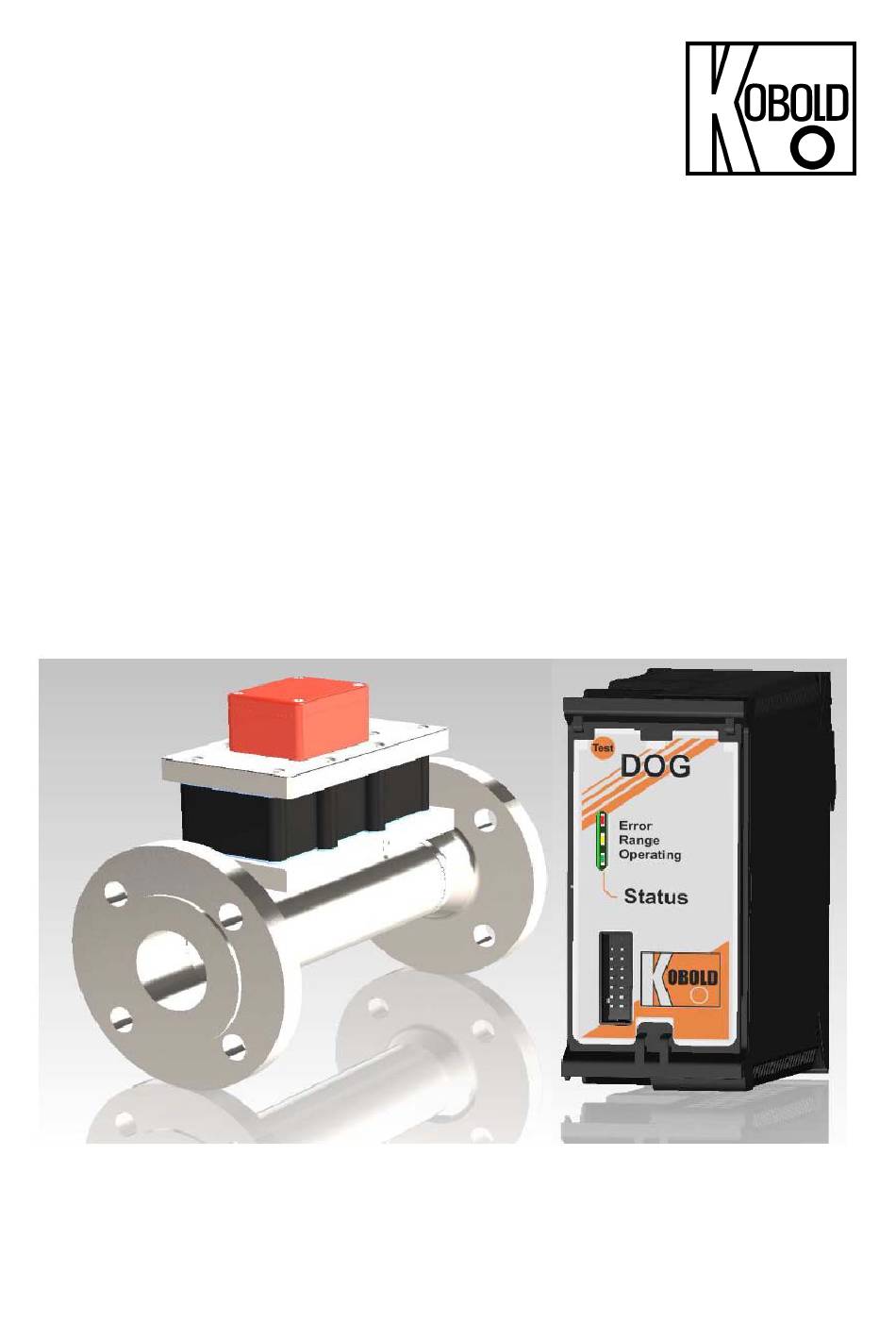

- Seite 1 Bedienungsanleitung für Rekalibrierset Transmitter DOG-4/-6...
-
Seite 2: Inhaltsverzeichnis
Eingabe der Sensorkennlinie in das Kalibriertool ....... 11 Fehlerbehandlung ..................13 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49(0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 Rekalibrierset Transmitter DOG-4/-6 K03/0522... -
Seite 3: Einleitung
Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. 2. Einleitung Diese Bedienungsanleitung gibt dem Kunden der Kobold Messring GmbH Hilfestellung und Anweisungen für die Rekalibrierung des Transmitters DOG-…. Diese Bedienungsanleitung ist eine Ergänzung zu bereits vorhandenen Dokumenten, wie Zeichnungen, Datenblätter und Bedienungsanleitung für die... -
Seite 4: Bestimmungsgemäße Verwendung
500 Megabyte Festplattenspeicher und idealerweise einen Prozessor mit mehr als 1 GHz und 256 Megabyte RAM Arbeitsspeicher. Systemvoraussetzungen: Folgende Betriebssysteme werden unterstützt: Windows 2003 Server, Windows XP, Windows Vista, Windows 7, 8, 10 und 11. Seite 4 Rekalibrierset Transmitter DOG-4/-6 K03/0522... -
Seite 5: Treiber Für Kalibrieradapter
Merken Sie sich bitte diese COM-Port-Nummer von dem Kalibrieradapter, da diese Nummer bei der Konfiguration der Bedienoberfläche eingestellt werden muss, um die Kommunikation über USB herzustellen. Die automatisch zugewiesene COM-Port-Nummer bleibt bei jedem erneuten Anschließen für das entsprechende Gerät unverändert. Rekalibrierset Transmitter DOG-4/-6 K03/0522 Seite 5... -
Seite 6: Microsoft.net Framework 3.5
Lesen Sie die Lizensbedingungen und stimmen ihnen zu. Klicken Sie auf die Schaltfläche „Installieren“, um mit der Installation zu beginnen (Bei der Installation muss der Computer mit dem Internet verbunden sein). Klicken Sie auf die Schaltfläche „Fertig stellen“ um Installation zu beenden. Seite 6 Rekalibrierset Transmitter DOG-4/-6 K03/0522... -
Seite 7: Kalibriertool
Desktop eine Verknüpfung „DOG Kalibriertool“. Mit dem Doppelklick auf diese Verknüpfung wird eine Benutzeroberfläche geöffnet. Weiterhin müssen Sie COM-Port-Nummer von dem Kalibrieradapter auswählen (siehe Kapitel 4.1) und auf die Schaltfläche „Verbinden“ klicken, um eine Kommunikation über die USB-Schnittstelle herzustellen. Rekalibrierset Transmitter DOG-4/-6 K03/0522 Seite 7... - Seite 8 Wenn die Kommunikationsverbindung fehlschlägt, wird eine Fehlermeldung „Fehler beim Herstellen der Verbindung“ angezeigt. Bei einer erfolgreichen Verbindung werden oben die Geräteparameter [2 in Abb.1] und unten zwei Auswahlfenster mit den Registerkarten „Werks- kalibrierung“ und „Benutzerkalibrierung“ angezeigt. Seite 8 Rekalibrierset Transmitter DOG-4/-6 K03/0522...
- Seite 9 Liest die Kalibrierdaten aus einer Konfigurationsdatei ein und schreibt diese in die Kalibriertabelle [ 9 ] Füllt die Kalibriertabelle mit linearen Kalibrierpunkten [ 10 ] Löscht alle Eingaben in der Kalibriertabelle [ 11 ] Aktiviert den Modus „Werkskalibrierung“ Rekalibrierset Transmitter DOG-4/-6 K03/0522 Seite 9...
- Seite 10 Bezug auf den Messberechsendwert des Volumenstroms berechent. Daher klicken Sie zuerst auf die Schaltfläche „Lesen“ [2] und wenn die Werte in der Tabelle angezeigt werden, geben Sie in dem Eingabefeld [1] einen entsprechenden Messbereichsendwert des Volumenstroms ein. Seite 10 Rekalibrierset Transmitter DOG-4/-6 K03/0522...
-
Seite 11: Rekalibrierung Des Transmitters
Später können Sie diese Daten aus der Datei mit der Taste „Parameter laden“ (7 in Abb.1) wieder abrufen, um die Kalibrierwerte zu analysieren bzw. nochmal in den Transmitter zu übertragen. Mit der Taste „Lesen“ (5 in Abb.1) haben Sie eine Möglichkeit die Benutzerkalibrierdaten aus dem Speicher auszulesen. Rekalibrierset Transmitter DOG-4/-6 K03/0522 Seite 11... - Seite 12 Messbereichsendwert um. Bitte beachten Sie, dass bei der Umrechnung eine Auf- oder Abrundung durchgeführt wird (Auflösung 1%). Beispiel: Werte zw. 1.5..2.49% werden als 2% dargestellt. Zum Transmitter werden nur ganzzahlige prozentuale Werte des Volumenstroms übertragen. Diese bestimmen dann die Frequenz des Ausgangssignals. Seite 12 Rekalibrierset Transmitter DOG-4/-6 K03/0522...
-
Seite 13: Fehlerbehandlung
schließen Sie das Kalibrierprogramm und öffnen Sie es erneut. resetten Sie den Transmitter (Versorgungsspannung kurz unterbrechen) Kalibrieradapter abziehen und wieder einstecken Danach versuchen Sie erneut die Verbindung mit dem Transmitter herzustellen. Rekalibrierset Transmitter DOG-4/-6 K03/0522 Seite 13... - Seite 14 Computer nicht aktiviert ist, wird entweder während der Installation oder beim ersten Ausführen der Anwendung das folgende Meldungsfeld angezeigt. Abbildung 3: Aufforderung zum Installieren von .NET Framework 3.5 bei Bedarf Wählen Sie im Meldungsfeld Feature installieren aus, um .NET Framework 3.5 zu aktivieren. Seite 14 Rekalibrierset Transmitter DOG-4/-6 K03/0522...
- Seite 15 Dateien herunterzuladen. Stellen Sie sicher, dass eine Internet- verbindung besteht, und klicken Sie anschließend auf "Wiederholen", um den Vorgang erneut auszuführen." 0x800F081F: "Die Änderungen konnten nicht abgeschlossen werden. Starten Sie den Computer neu, und wiederholen Sie den Vorgang." Rekalibrierset Transmitter DOG-4/-6 K03/0522 Seite 15...
