Airwell DDMX Match ZDAA R32 Serie Betriebs Und Installationsanleitung Seite 266

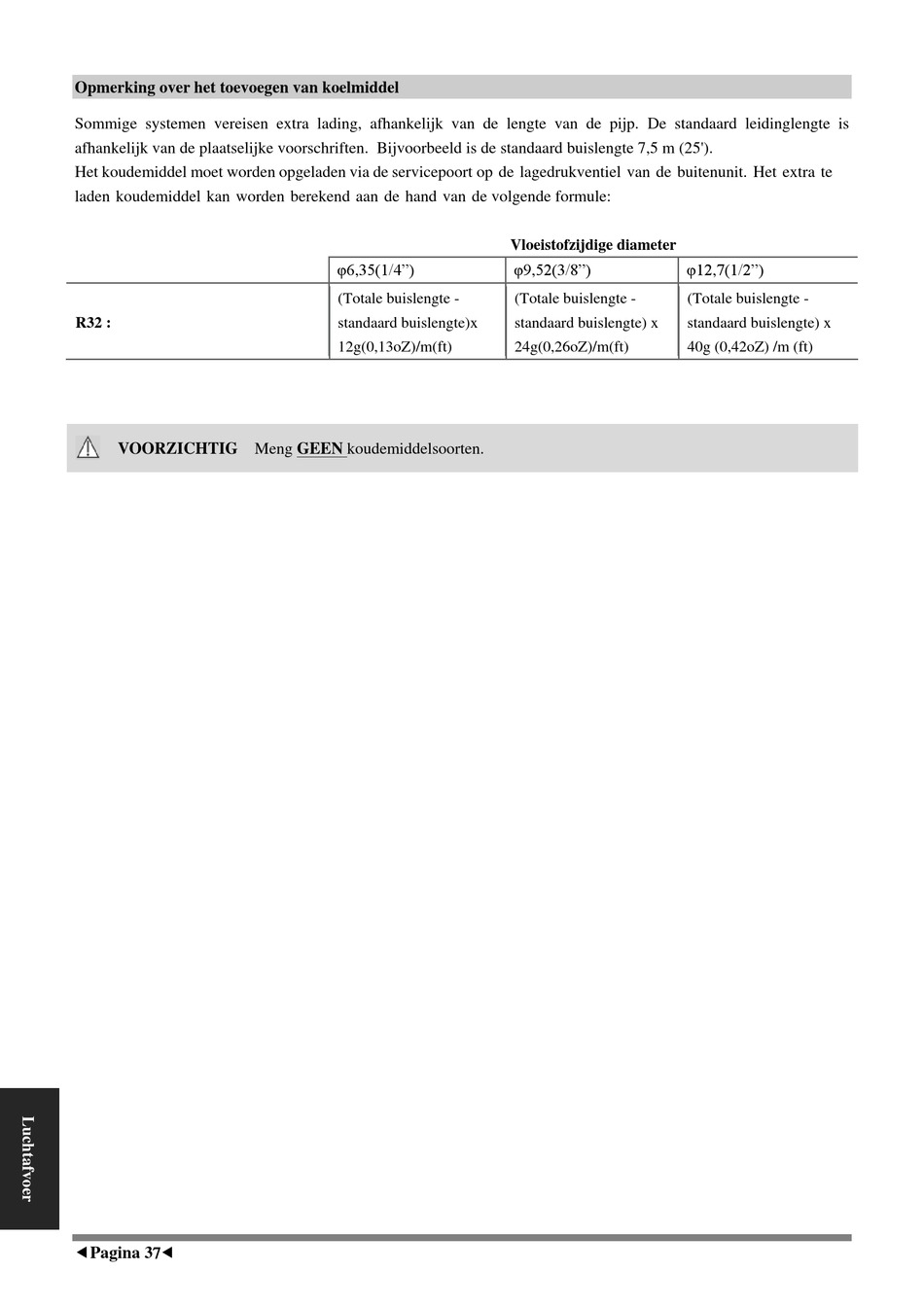

Opmerking over het toevoegen van koelmiddel
Sommige systemen vereisen extra lading, afhankelijk van de lengte van de pijp. De standaard leidinglengte is
afhankelijk van de plaatselijke voorschriften. Bijvoorbeeld is de standaard buislengte 7,5 m (25').
Het koudemiddel moet worden opgeladen via de servicepoort op de lagedrukventiel van de buitenunit. Het extra te
laden koudemiddel kan worden berekend aan de hand van de volgende formule:
R32 :
VOORZICHTIG Meng GEEN koudemiddelsoorten.
Pagina 37
Vloeistofzij
φ6,35(1/4")
(Totale buislengte -
standaard buislengte)x
12g(0,13oZ)/m(ft)
dige diameter
φ9,52(3/8") φ12,7(1/2")
(Totale buislengte - (Totale buislengte -
standaard buislengte) x standaard buislengte) x
24g(0,26oZ)/m(ft) 40g (0,42oZ) /m (ft)
