Inhaltszusammenfassung für Airwell DUO 24.24 RC

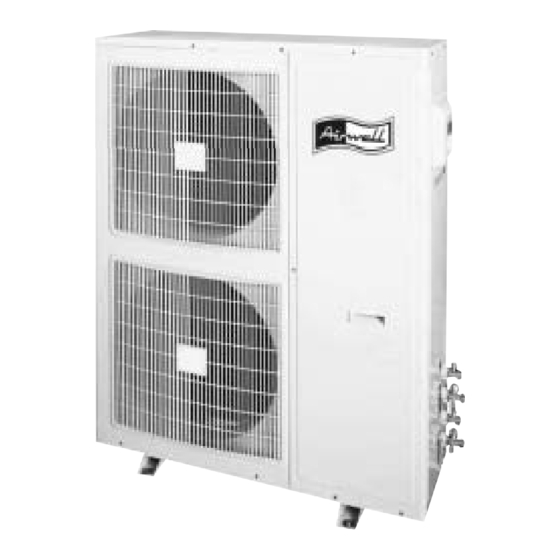

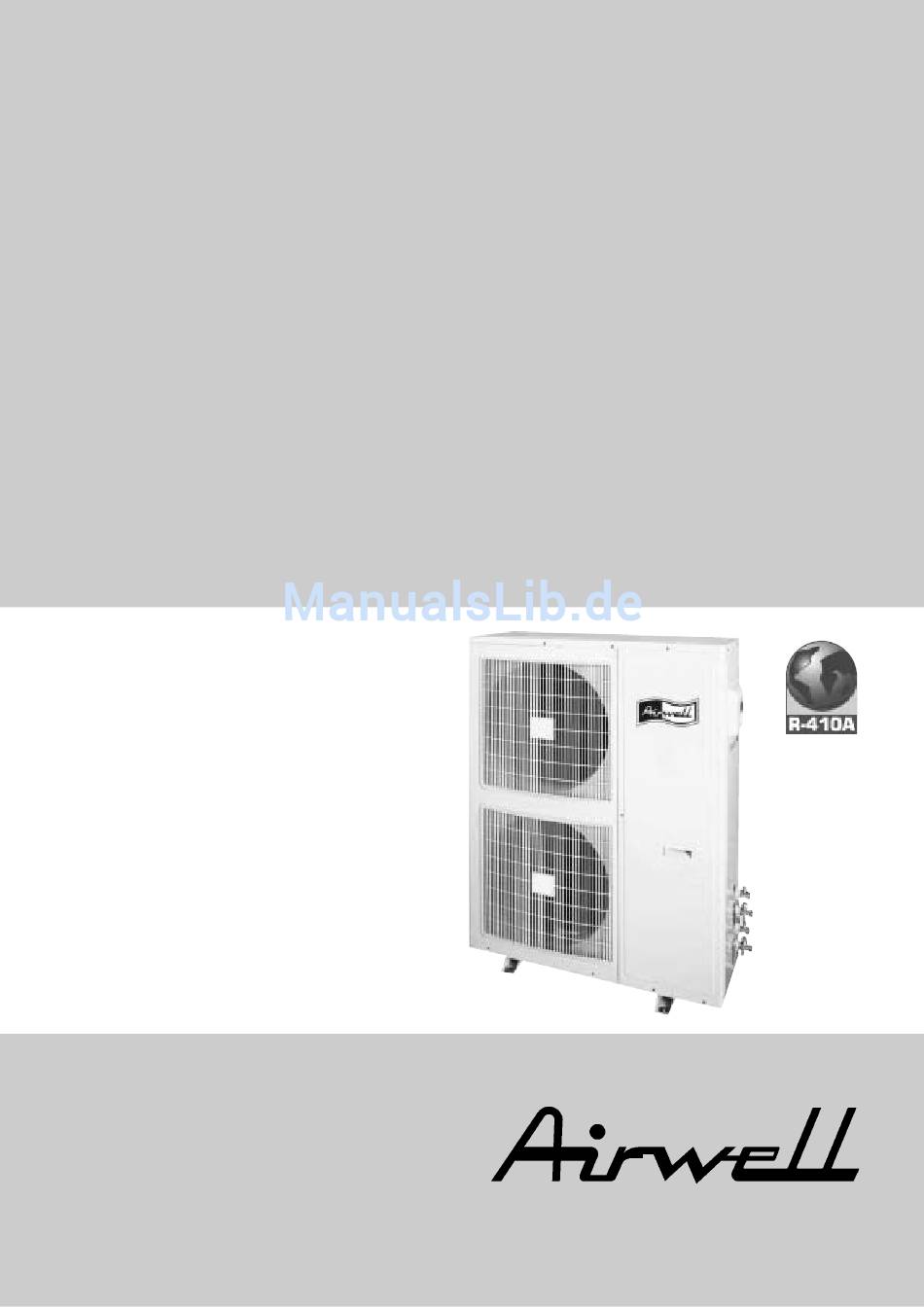

- Seite 1 Technisches Handbuch Multi-Splitklimageräte Modelle Wärmepumpe DUO 18.18 RC DUO 24.24 RC 1022/0906...
-
Seite 2: Verzeichnis Der Gültigen Seiten
VERZEICHNIS DER GÜLTIGEN SEITEN VERZEICHNIS DER GÜLTIGEN SEITEN Anmerkung: Veränderte Seiten sind in der Fußzeile mit dem Hinweis "Revision#" vermerkt (wenn kein Hinweis vorhanden, wurde die entsprechende Seite nicht geändert). Alle Seiten in der folgenden Liste stehen für gültige / nicht gültige Seiten, sortiert nach Kapiteln. Erstellungsdaten für Originalseiten und Änderungen : Original .. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Inhaltsverzeichnis EINLEITUNG ...................... PRODUKTDATEN....................AUSLEGUNG...................... ABMESSUNGEN ....................LEISTUNGSDATEN & BETRIEBSDRÜCKE ............. SCHALLPEGELDATEN..................6-1 ELEKTRODATEN....................7-1 SCHALTPLÄNE……………………................. 8-1 ELEKTRISCHE ANSCHLÜSSE................9-1 10. KÄLTEKREISLÄUFE..................... 10-1 11. KÄLTEMITTEL-VERBINDUNGSLEITUNGEN ............. 11-1 12. FEHLERBEHEBUNG ………………………………………………………………….. 12-1 13. EXPLOSIONSZEICHNUNGEN UND ERSATZTEILLISTEN....... 13-1 14. ANHANG A ......................14-1 Technisches Handbuch –... -
Seite 4: Einleitung
1.1 Allgemein Die Baureihe der DUO Multisplit-Außenteile umfasst die folgenden RC-Geräte (Wärmepumpe): DUO 18.18 RC, DUO 24.24 RC Die Innenteile FLO sind mit LED-Anzeige ausgestattet. Sie zeichnen sich durch ein formschönes Design, kompakte Maße und einen niedrigen Geräuschpegel aus. 1.2 Wesentliche Merkmale •... -
Seite 5: Produktdaten
PRODUKTDATEN PRODUKTDATEN DUO 18.18 Modell Innenteil FLO 18 N x 2 Modell Außenteil DUO 18.18 R410A RC Verbindungsleitungen Bördelverschraubung Technische Daten Einheiten Kühlung Heizung Leistung Btu/hr 18244*2 18584*2 5.35*2 5.45*2 Leistungsaufnahme 3.32 3.32 EER (Kühlung) oder COP (Heizung) 3.22 3.28 Energieeffizienzklasse Betriebsspannung V/Ph/Hz... - Seite 6 PRODUKTDATEN DUO 24.24 Modell Innenteil FLO 24 N x 2 Modell Außenteil DUO 24.24 R410A RC Verbindungsleitungen Bördelverschraubung Technische Daten Einheiten Kühlung Heizung Leistung Btu/hr 18244*2 18584*2 6.55*2 7.10*2 Leistungsaufnahme 4.65 4.81 EER (Kühlung) oder COP (Heizung) 2.82 2.95 Energieeffizienzklasse Betriebsspannung V/Ph/Hz 220-240V/1/50Hz...
-
Seite 7: Auslegung
AUSLEGUNG AUSLEGUNG Standardauslegung gemäß ISO 5151 und ISO 13253 (Geräte für Kanalanschluss) und EN 14511. Kühlung: Innen: 27 C 19 C Feuchtkugel Außen: 35 Heizung: Innen: 20 Außen: 7 C Feuchtkugel Einsatzgrenzen 3.1.1 R410A Innen Außen 32 °C 23 °C max. -
Seite 8: Abmessungen
ABMESSUNGEN ABMESSUNGEN Innenteil: FLO 18, 24 N Außenteil: DUO 18.18, 24.24 RC Technisches Handbuch – Baureihe DUO... -
Seite 9: Leistungsdaten & Betriebsdrücke
LEISTUNGSDATEN & BETRIEBSDRÜCKE 5. LEISTUNGSDATEN 5.1 DUO 18.18 RC (Gerät 1 + Gerät 2) 5.1.1 Kühlbetrieb bei einer Leitungslänge von 7,5 m 230[V]: Hohe Luftmenge. AUSSEN- RAUMTEMPERATUR WB/DB (°C) DATEN TEMPERATUR 15/21 17/24 19/27 21/29 23/32 DB (°C) 11.28 11.68 11.96 12.24 12.43... - Seite 10 LEISTUNGSDATEN & BETRIEBSDRÜCKE 5.1.2 Heizbetrieb bei einer Leitungslänge von 7,5 m 230[V]: Hohe Luftmenge. RAUMTEMPERATUR WB/DB (°C) AUSSEN- TEMPERATUR DB (°C) 5.72 2.66 5.50 2.83 5.29 2.97 6.16 2.72 5.94 2.87 5.72 3.03 6.54 2.76 6.32 2.92 6.10 3.09 7.96 2.89 7.63 3.07...
- Seite 11 LEISTUNGSDATEN & BETRIEBSDRÜCKE Betriebsdrücke 5.2.1 DUO 18+18 (Gerät 1 + Gerät 2) 5.2.2 Kühlung Technisches Handbuch – Baureihe...
- Seite 12 LEISTUNGSDATEN & BETRIEBSDRÜCKE 5.2.3 Heizung Technisches Handbuch – Baureihe DUO...
- Seite 13 LEISTUNGSDATEN & BETRIEBDRÜCKE 5.3 DUO 24.24 RC (Gerät1 + Gerät 2) 5.3.1 Kühlbetrieb bei einer Leitungslänge von 7,5 m 230[V]: Hohe Luftmenge. AUSSEN- RAUMTEMPERATUR WB/DB (°C) DATEN TEMPERATUR 15/21 17/24 19/27 21/29 23/32 DB (°C) 13.81 14.30 14.64 14.98 15.21 8.76...
- Seite 14 LEISTUNGSDATEN & BETRIEBSDRÜCKE 5.3.2 Heizbetrieb bei einer Leitungslänge von 7,5 m 230[V]: Hohe Luftmenge. RAUMTEMPERATUR WB/DB (°C) AUSSEN- TEMPERATUR DB (°C) 7.46 3.88 7.17 4.13 6.89 4.34 8.02 3.98 7.74 4.20 7.46 4.42 8.52 4.03 8.24 4.27 7.95 4.51 10.37 4.22 9.94 4.49...
- Seite 15 LEISTUNGSDATEN & BETRIEBSDRÜCKE 5.4 Betriebsdrücke 5.4.1 DUO 24.24 (Gerät 1 + Gerät 2) 5.4.2 Kühlung Technisches Handbuch – Baureihe DUO...
- Seite 16 LEISTUNGSDATEN & BETRIEBSDRÜCKE 5.4.3 Heizung Technisches Handbuch – Baureihe DUO...
-
Seite 17: Schallpegeldaten
SCHALLPEGELDATEN 6. SCHALLPEGELDATEN 6.1 Außenteile Mikrofon-Anordnung 6.2 Schalldruckpegelspektrum (gemessen wie in Zeichnung dargestellt ) DUO 18.18 RC Kühlung Duo 18.18 RC Heizung DUO 24.24 RC Kühlung Duo 24.24 RC Heizung Technisches Handbuch – Baureihe DUO... -
Seite 18: Elektrodaten
ELEKTRODATEN 7. ELEKTRODATEN 7.1 DUO 18.18, 24.24 RC Betriebsspannung 1 PH, 220-240AVC, 50 HZ Anschluss an Außen Anlaufstrom 37,4 / 43(A) Absicherung, träge 16 (A) Netzzuleitung, min. 3 x 2,5mm² Verbindungsleitung, min. 6 x 1,5 mm² ANMERKUNG Es gelten die örtlichen Vorschriften. Technisches Handbuch –... -
Seite 19: Schaltpläne
SCHALTPLÄNE 8. SCHALTPLÄNE 8.1 DUO 18.18, 24.24 RC Technisches Handbuch – Baureihe DUO... -
Seite 20: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE 9. ELEKTRISCHE ANSCHLÜSSE 9.1 DUO 18.18, 24.24 RC Technisches Handbuch – Baureihe DUO... -
Seite 21: Kältekreisläufe
KÄLTEKREISLÄUFE 10. KÄLTEKREISLÄUFE 10.1 DUO 18.18, 24.24 RC Technisches Handbuch – Baureihe DUO... -
Seite 22: Kältemittel-Verbindungsleitungen
KÄLTEMITTEL-VERBINDUNGSLEITUNGEN KÄLTEMITTEL-VERBINDUNGSLEITUNGEN ROHR (Zoll) ” ” ” ” ” DREHMOMENT(Nm) Bördelmuttern 11-13 40-45 60-65 70-75 80-85 Ventilkappe 13-20 13-20 18-25 18-25 40-50 Schutzkappe, 11-13 11-13 11-13 11-13 11-13 Schraderventilkappe 1. Ventilschutzkappe 2. Ventilabsperrung (zum Öffnen/Schließen Innensechskantschlüssel verwenden) 3. Ventilschutzkappe 4. Absperrventil 5. -
Seite 23: Fehlerbehebung
FEHLERBEHEBUNG 12. FEHLERBEHEBUNG 12.1 Störungen an Splitklimageräten und Abhilfemaßnahmen FEHLERBEHEBUNG ELEKTRIK & STEUERUNG Suchen Sie zunächst nach losen Kabelschuhen. WAHRSCHEINLICHE ABHILFEMASSNAHME SYMPTOM URSACHE - Wenn die Spannung zu niedrig ist, Netzanschluss reparieren Die Spannung zwischen Wenn keine Spannung anliegt, Leitungsenden und allgemeine Verdrahtung in Spannungsanzeige (rote LED) leuchtet nicht. - Seite 24 FEHLERBEHEBUNG Suchen Sie zunächst nach losen Kabelschuhen. WAHRSCHEINLICHE SYMPTOM ABHILFEMASSNAHME URSACHE Keine Zuluft am Innenteil, - Motor des Innenventilators Spannung überprüfen, falls Kompressor läuft ist blockiert oder läuft zu erforderlich Verdrahtung in langsam Ordnung bringen - Defekt am Betriebs- Überprüfen, ob das kondensator des Ventilatorrad fest genug auf der Innenventilators...
-
Seite 25: Explosionszeichnungen Und Ersatzteillisten
EXPLOSIONSZEICHNUNGEN UND ERSATZTEILLISTEN 13. EXPLOSIONSZEICHNUNGEN UND ERSATZTEILLISTEN 13.1 Außenteil: DUO 18.18 RC Technisches Handbuch – Baureihe DUO... -
Seite 26: Außenteil
EXPLOSIONSZEICHNUNGEN UND ERSATZTEILLISTEN 13.2 Außenteil: DUO 18.18 RC Teile-Nr. Beschreibung Anzahl VENTILATORABDECKUNG 4517144 PP+UV/GITTER A 4522238 Lackierte Frontplatte links 4517004 VENTILATOR D=450mm 4517740R MOTOR YYK60B-6 4519199 MOTOR Halter Lackierte Grundplatte/Duo 18+18 464600018 4522129 Trennwand Kompressorkondensator mit 455000506 Schraube 45 uF (CBB65) 201019 Mutter M8 232299... -
Seite 27: Außenteil: Duo 24.24 Rc
EXPLOSIONSZEICHNUNGEN UND ERSATZTEILLISTEN 13.3 Außenteil: DUO 24.24 RC Technisches Handbuch – Baureihe DUO... - Seite 28 EXPLOSIONSZEICHNUNGEN UND ERSATZTEILLISTEN 13.4 Außenteil: DUO 24.24 RC Teile-Nr. Beschreibung Anzahl VENTILATORABDECKUNG 4517144 PP+UV/GITTER A 4522238 Lackierte Frontplatte links 4517004 VENTILATOR D=450mm 4517740R MOTOR YYK60B-6 4519199 MOTOR Halter 464600011 Lackierte Grundplatte/Duo 24+24 1ph 4522129 Trennwand Kompressorkondensator mit 455000506 Schraube 45 uF (CBB65)
- Seite 29 ANHANG A Anhang A INSTALLATIONS- UND BEDIENUNGSHANDBUCH ► Technisches Handbuch Technisches Handbuch - DUO 14-1...
- Seite 30 Sprache: Deutsch Schaltpläne Installationsabmessungen Leitungsanschlüsse zwischen Innen und Außenteil Kältemittelkreislauf Part No: 468050072/01...
- Seite 31 P/N: 468050072-1 ZUSÄTZLICHES BEDIENUNGSHANDBUCH Detailinformationen befinden sich im Handbuch des Innenteils. 1. Schaltplan 2. Installationsabmessungen 3. Verbindungsleitungen zwischen Innen und Außenteil...
