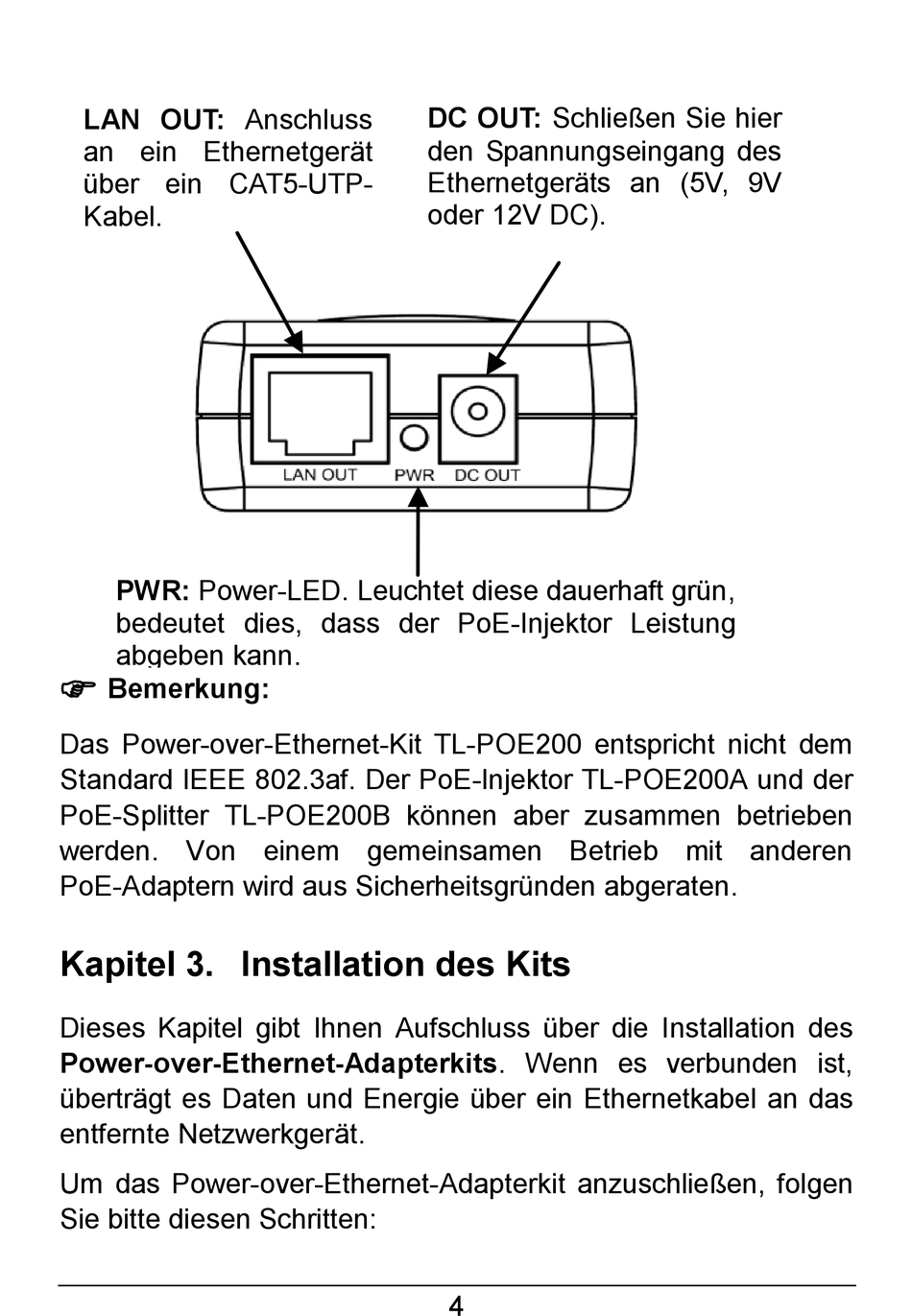

LAN OUT: Anschluss
an ein Ethernetgerät
über ein CAT5-UTP-
Kabel.
PWR: Power-LED. Leuchtet diese dauerhaft grün,
bedeutet dies, dass der PoE-Injektor Leistung
abgeben kann.
Bemerkung:
Das Power-over-Ethernet-Kit TL-POE200 entspricht nicht dem
Standard IEEE 802.3af. Der PoE-Injektor TL-POE200A und der
PoE-Splitter TL-POE200B können aber zusammen betrieben
werden. Von einem gemeinsamen Betrieb mit anderen
PoE-Adaptern wird aus Sicherheitsgründen abgeraten.
Kapitel 3. Installation des Kits
Dieses Kapitel gibt Ihnen Aufschluss über die Installation des
Power-over-Ethernet-Adapterkits. Wenn es verbunden ist,
überträgt es Daten und Energie ü ber ein Ethernetkabel an das
entfernte Netzwerkgerät.
Um das Power-over-Ethernet-Adapterkit anzuschließen, folgen
Sie bitte diesen Schritten:
DC OUT: Schließen Sie hier
den Spannungseingang des
Ethernetgeräts an (5V, 9V
oder 12V DC).
4
