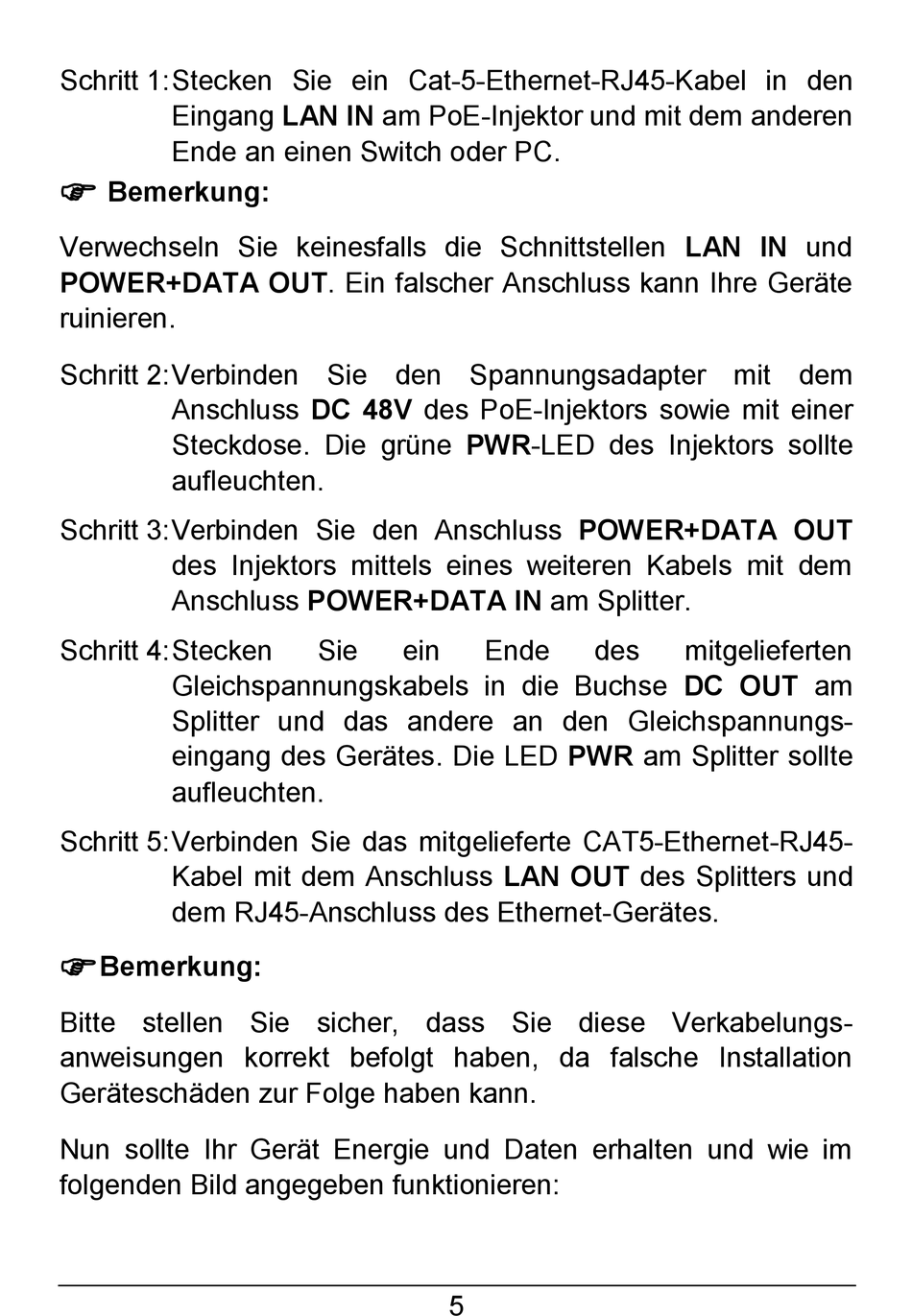

Schritt 1: Stecken Sie ein Cat-5-Ethernet-RJ45-Kabel in den
Eingang LAN IN am PoE-Injektor und mit dem anderen
Ende an einen Switch oder PC.
Bemerkung:
Verwechseln Sie keinesfalls die Schnittstellen LAN IN und
POWER+DATA OUT. Ein falscher Anschluss kann Ihre Gerä te
ruinieren.
Schritt 2: Verbinden Sie den Spannungsadapter mit dem
Anschluss DC 48V des PoE-Injektors sowie mit einer
Steckdose. Die grüne PWR-LED des Injektors sollte
aufleuchten.
Schritt 3: Verbinden Sie den Anschluss POWER+DATA OUT
des Injektors mittels eines weiteren Kabels mit dem
Anschluss POWER+DATA IN am Splitter.
Schritt 4: Stecken
Gleichspannungskabels in die Buchse DC OUT am
Splitter und das andere an den Gleichspannungs-
eingang des Gerätes. Die LED PWR am Splitter sollte
aufleuchten.
Schritt 5: Verbinden Sie das mitgelieferte CAT5-Ethernet-RJ45-
Kabel mit dem Anschluss LAN OUT des Splitters und
dem RJ45-Anschluss des Ethernet-Gerätes.
Bemerkung:
Bitte stellen Sie sicher, dass Sie diese Verkabelungs-
anweisungen korrekt befolgt haben, da falsche Installation
Geräteschäden zur Folge haben kann.
Nun sollte Ihr Gerät Energie und Daten erhalten und wie im
folgenden Bild angegeben funktionieren:
Sie
ein
Ende
5
des
mitgelieferten
