6. ANSCHLUSS

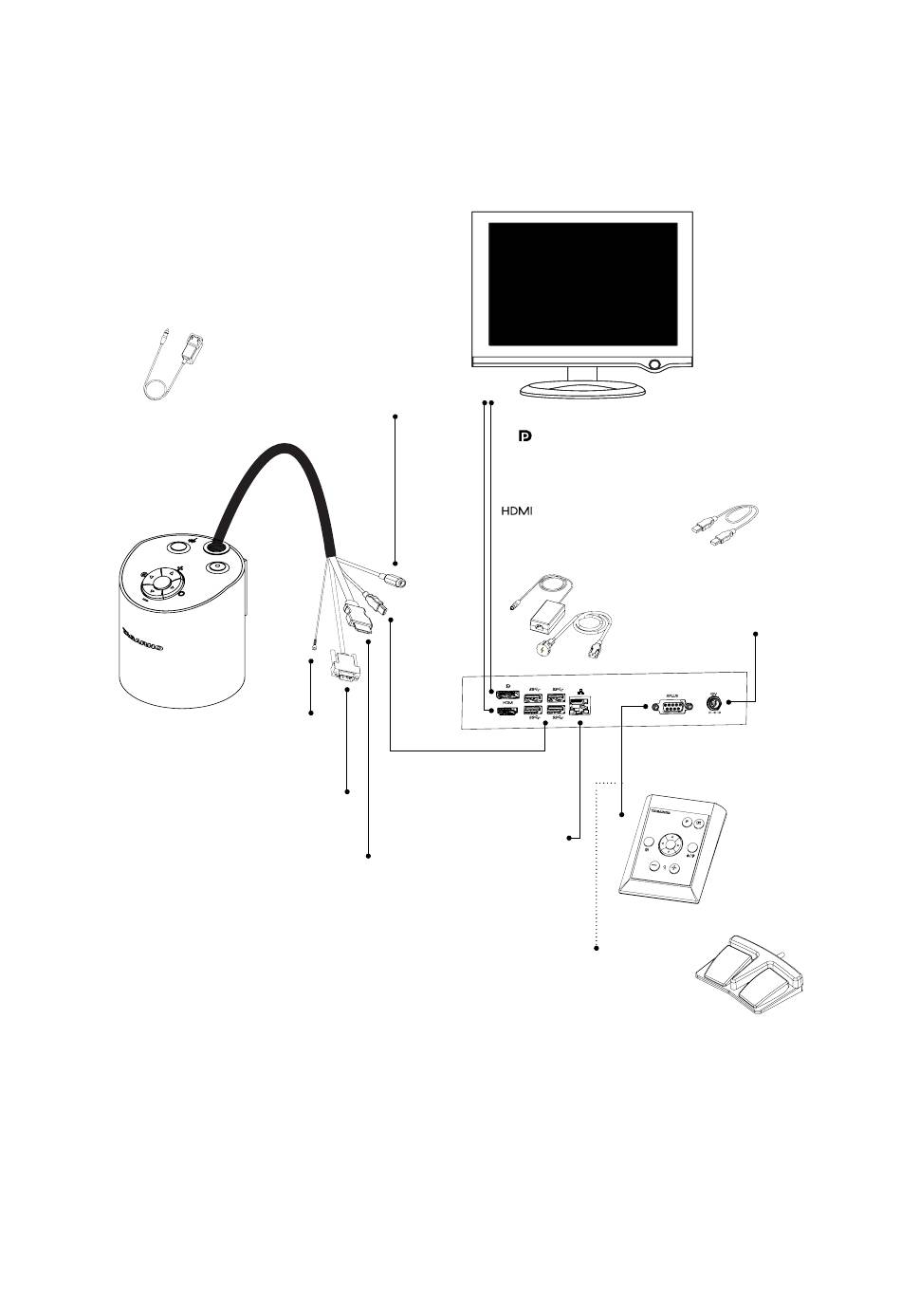

Schließen Sie die Kabel in der folgenden Reihenfolge an.
Schließen Sie das Kabel am Kamerakopf
an die Erdungssteckdose an
Steuerkasten XKEY-Kabel (obsolet)
Obsolet bei Verwendung des FRONT
Stromversorgungskabel (Kamerakopf)
Schließen Sie das Kabel am Kamerakopf
an eine Steckdose an
ESD-Erdungskabel
2
(speziell für TAGARNO ZAP)
HDMI-Kabel (obsolet)
Obsolet bei Verwendung des FRONT
(speziell für TAGARNO ZAP)
Anmerkung zum
Monitoranschluss
Wenn DisplayPort verwendet
wird, wird das HDMI-Kabel
obsolet.
1
DisplayPort Full-Size-Kabel
Schließen Sie das Kabel von der Power box
an den Monitor an (Kabel nicht inkludiert)
oder
HDMI-Standardkabel
Schließen Sie das Kabel
von der Power box an den
Monitor an
USB 3.0-Kabel
Schließen Sie das Kabel am
3
Kamerakopf an einen (beliebigen)
USB 3.0-Ausgang der Power box an
Ethernet-Kabel
Schließen Sie das Kabel von der Power
box an die Ethernet-Wandsteckdose an
(falls erforderlich)
Fußschalter
Verbinden Sie das Kabel von der
5A
Steuerbox zum Fußschalter und
vom Fußschalter zur Power box
Stromversorgungskabel (Power box)
Schließen Sie das Kabel von der Power
box an die Steckdose an
⎓ ⎓
XPLUS-Kabel des Steuerkastens
Schließen Sie das Kabel vom
Steuerkasten an die Power box an
4
7
6
5
7
