TAGARNO FRONT Handbuch Seite 6

MONTAGE | FRONT MIT KAMERA DIREKT IN DER HALTERUNG (3/3)

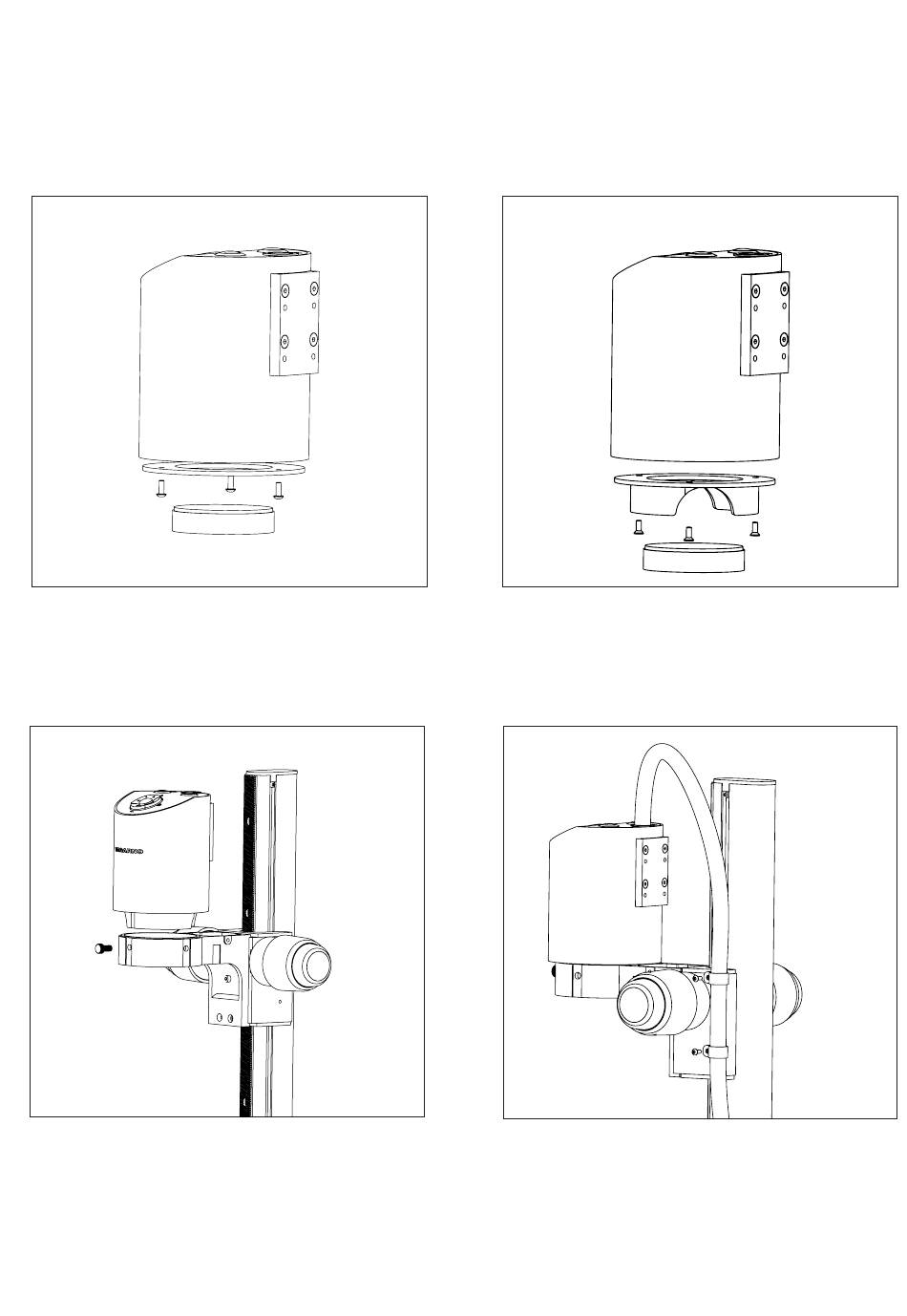

Schrauben Sie die Linse mit den Händen ab und entfernen Sie den
Linsenring, indem Sie die drei M3x6 Schrauben lösen.
Setzen Sie die Kamera in die Kamerahalterung ein, bevor Sie die
vordere Fingerschraube (Beutel 3) festziehen.
Schrauben Sie den Kamera-Adapterring mit den drei M3x10
Senkkopfschrauben (Beutel 4) an die Kamera. Für eine korrekte
Montage muss das Laseretikett auf dem Adapterring neben dem
Laser selbst platziert werden.
Schrauben Sie dann die Linse wieder auf die Kamera.
Sichern Sie das Kabelbündel mit den beiden P-Clips (Beutel 3).
