TAGARNO FRONT Handbuch Seite 5

MONTAGE | FRONT MIT VERLÄNGERTEM KAMERAARM (2/3)

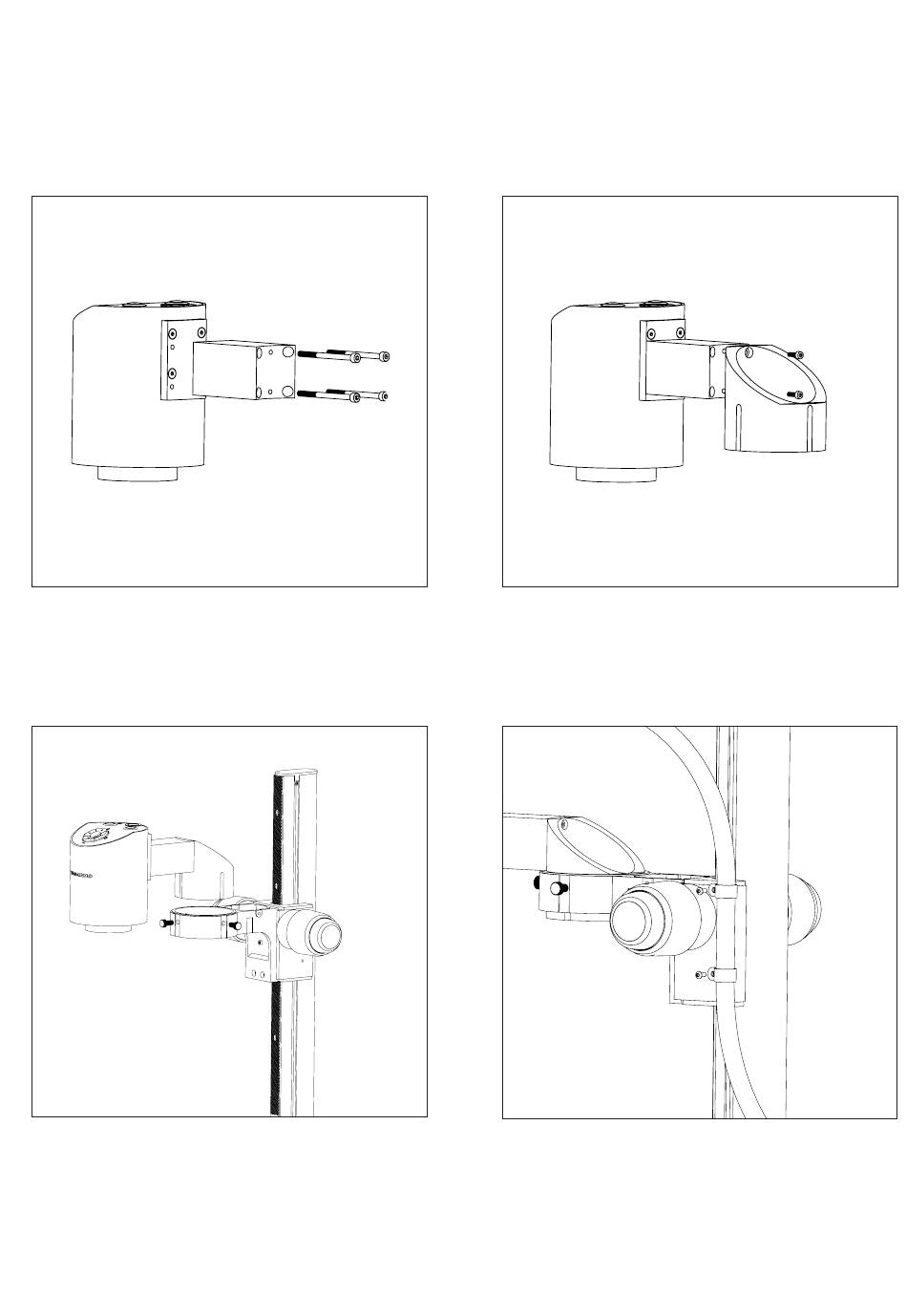

Montieren Sie den Verlängerungsblock mit den vier M4x60
Schrauben (Beutel 2) am Kamerakopf.
Platzieren Sie den ausgefahrenen Kameraarm mit montierter
Kamera in der Kamerahalterung und ziehen Sie die vorderen und
seitlichen Fingerschrauben (Beutel 3) fest.
Montieren Sie den Verlängerungszylinder mit den beiden M4x10
Schrauben (Beutel 2) am Verlängerungsblock.
Sichern Sie das Kabelbündel mit den beiden P-Clips (Beutel 3).
