STANDARD APPS | LINEAL (2/3)
Mit dem Lineal können Sie vertikale und/oder horizontale Lineale in
einer Vielzahl von Farben auf Ihrem Livebild hinzufügen.

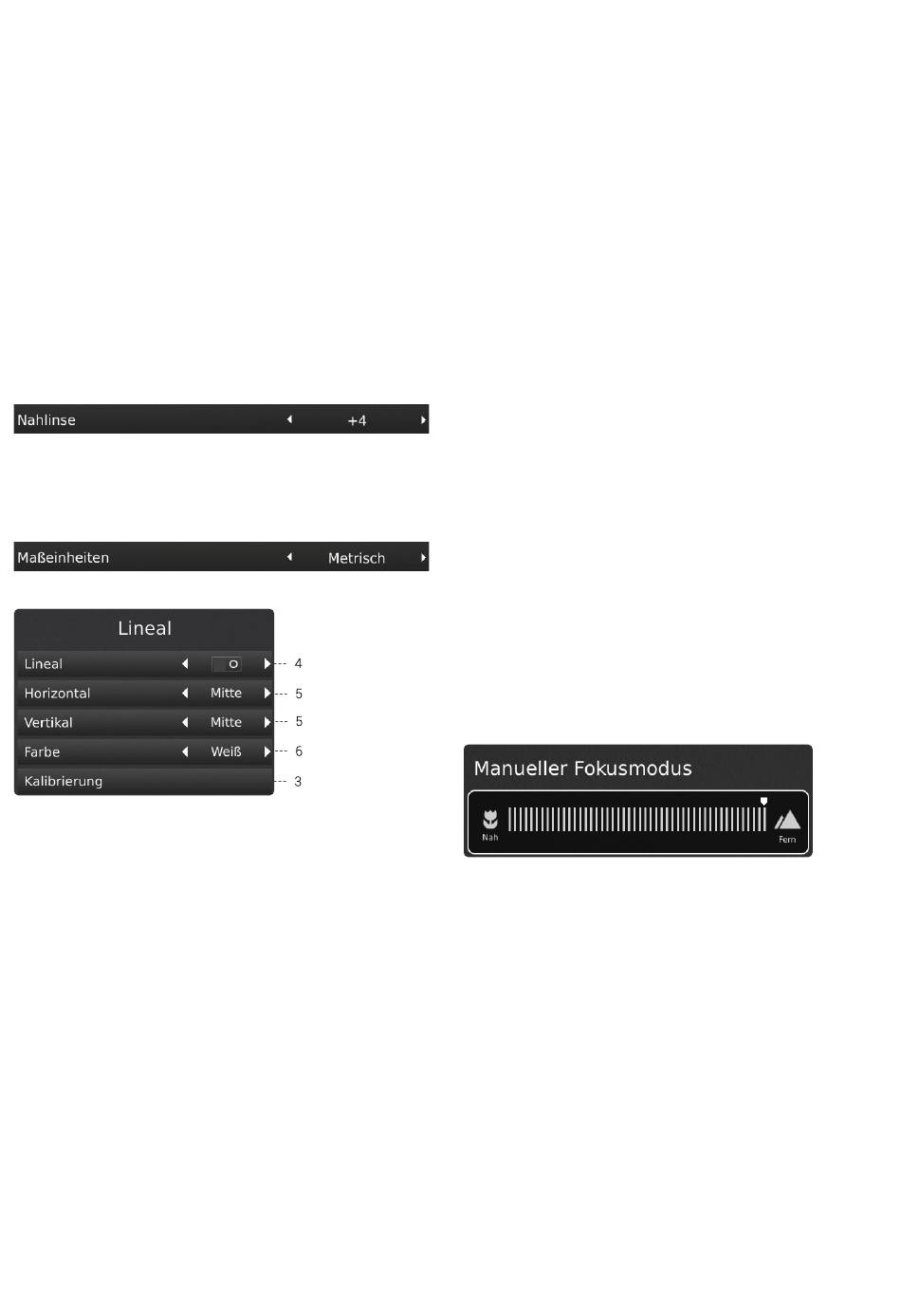

1. Erste Schritte mit der App
Geben Sie vor dem Gebrauch der Anwendung bei den
Kameraeinstellungen des Mikroskops an, welche Linse derzeit am
Mikroskop montiert ist.
Wenn die montierte Linse in den Kameraeinstellungen des
Mikroskops nicht verfügbar ist, führen Sie bitte eine Kalibrierung des
Lineals durch (nähere Informationen siehe Abschnitt 4 des SETUP-
MENU).
2. Maßeinheiten (System units)
Wählen Sie die von Ihnen bevorzugten Systemeinheiten
(metrisch oder britisch) unter den Allgemeinen Einstellungen im
Einrichtungsmenü (Setup Menu).
3. Lineal Kalibrierung (Ruler calibration)
Führen Sie anhand der druckbaren Kalibrierlineale von TAGARNO eine
lineare Kalibrierung der Ruler-App durch, wenn die montierte Linse in
den Kameraeinstellungen des Mikroskops nicht verfügbar ist. Wird
keine Kalibrierung durchgeführt, wird die Ruler-App ungenau.
Das System unterstützt die Linsen +3, +4, +5 oder +10.
Hinweis: Achten Sie darauf, das für die montierte Linse passende
Kalibrierlineal zu verwenden, da für verschiedene Linsen auch
verschiedene Lineale erforderlich sind.
Hinweis: Das System kann immer nur eine +10-Linse unterstützen.
4. Lineal aktivieren
Aktivieren Sie das Lineal, indem Sie den Schieberegler nach rechts
bewegen. Deaktivieren Sie das Lineal, indem Sie den Schieberegler
nach links bewegen.
5. Richtung des Lineals
Aktivieren Sie die Lineal-App im Anwendungsmenü mit den linken und
rechten Pfeiltasten auf dem XPLUS-Bedienfeld. Wählen Sie zwischen
Horizontal (oben, Mitte, unten, aus) und Vertikal (links, Mitte, rechts,
Aus)."
Wenn Sie das Lineal nach links, rechts, oben oder unten
bewegen, kann die Präzision beeinträchtigt werden. Je geringer
die Vergrößerung, desto geringer die Präzision. Bei minimaler
Vergrößerung mit einer +4 Linse kann die Präzision 5% erreichen.
6. Linealfarbe (Ruler color)
Stellen Sie die gewünschte Farbe für das Lineal ein, um es vom
anzuzeigenden Objekt abzugrenzen. Wählen Sie die Option „Ruler
color" im Menüpunkt „General settings" im Setup-Menü an.
Hier haben Sie Wahl zwischen sechs unterschiedlichen Farben: Gelb,
Blau, Rot, Schwarz, Weiß und Grün.
7. Manuelle Fokuseinstellung
Wenn das Lineal ausgewählt ist, startet das System automatisch mit
manueller Fokuseinstellung, um den Teil des Objekts zu fokussieren,
der am weitesten entfernt liegt.
Falls erforderlich, stellen Sie den Fokus manuell ein, indem Sie
die Höhe des Mikroskops ändern, um das gewünschte Objekt
scharf zu sehen. Verwenden Sie dann die Tasten zum Heran- oder
Herauszoomen, um die Feineinstellungen des Fokus vorzunehmen.
Wenn Probleme mit der Schärfe auftreten, bitte vor Gebrauch der
Lineal-Anwendung den Menüpunkt „Optimaler Arbeitsabstand" bei
den Kameraeinstellungen des Mikroskops verwenden.
8. Bild mit oder ohne Grafiken speichern
Es ist ebenfalls möglich, ein Bild mitsamt den Linealgrafiken zu
speichern, indem Sie die Bildtaste auf dem Steuerkasten lang
gedrückt halten. Durch kurzes Drücken der Taste wird das Bild ohne
Grafiken gespeichert.
Informationen zum Zugriff auf gespeicherte Dateien finden Sie im
Abschnitt ZUGRIFF AUF GESPEICHERTE DATEIEN des Handbuchs.
9. Anwendungsverknüpfung
Bei Verwendung als Anwendungsverknüpfung über das XPLUS-
Steuerfeld wird das Lineal basierend auf seiner letzten Einstellung
ein- und ausgeschaltet. Hinweis: Wenn beide Lineale beim Aktivieren
der Anwendungsverknüpfung deaktiviert sind, wird das Lineal auf die
Standardposition gesetzt."
