TAGARNO FRONT Handbuch Seite 17

EINRICHTUNGSMENÜ / SETUP MENU
3. Lineal (Ruler)
Schalten Sie die Lineal-Anwendung horizontal (oben, Mitte oder
unten), vertikal (links, Mitte oder rechts) oder beide Richtungen ein und
über Ihrem Live-Bild auf dem Bildschirm wird „Lineal anzeigen"
angezeigt. Weitere Informationen erhalten Sie im Abschnitt
STANDARD-APPS des Handbuchs.
4. Wasserzeichen (Watermark)
Sie haben die Möglichkeit, ein Info-Feld des aufgenommenen
Bilds mit einem Bild-Präfix, einem Zeitstempel, horizontalem
Sichtfeld, Mikroskopmodell sowie Seriennummer zu erstellen und/
oder ein individuell erstelltes Wasserzeichen zu importieren. Das
Wasserzeichen erscheint daraufhin in sämtlichen aufgenommenen
Bildern. Weitere Informationen erhalten Sie im Abschnitt STANDARD-
APPS des Handbuchs.
5. Verifikationslinien (Verification lines)
Diese Anwendung bietet Ihnen die Möglichkeit, eine Qualitätsprüfung
für Objekte beruhend auf präzise kalibrierten Messungen
durchzuführen, indem vertikale und/oder horizontale Linien als Layer
direkt vom Mikroskop aus über das Objekt gelegt werden.
6. Bildanalyse (Image analysis)
Wählen Sie eine der drei Bildanalyse-Apps im Drop-Down-Menü, wenn
Sie auf diese Anwendung zugreifen: Farbanalysator, Partikelanalysator
und Stippenzähler.
7. Bildvergleich (Image comparison)
Mit der App können Sie ein Muster oder Live-Bild auf verschiedene
Arten mit einem Referenzbild vergleichen.
8. DXF Overlay (DXF overlay)
Importieren Sie eine DXF-Datei und fügen Sie sie als Overlay oben auf
dem Livebild hinzu. Verwenden Sie die Suchfunktion, um nach einem
bestimmten Komponentennamen in der DXF-Datei zu suchen.
9. PNG-Referenz (PNG reference)
Importieren Sie eine PNG-Datei und fügen Sie sie als Overlay oben
auf dem Livebild hinzu. Die PNG-Datei kann über die Preset-Funktion
abgerufen werden.
10. Trichinoskop-Anwendung (Trichinoscope Application)
Um Schweinefleisch auf trichinella zu untersuchen, verwenden Sie
diese Anwendung mit einem Trichinoskop von TAGARNO.
(5/7)

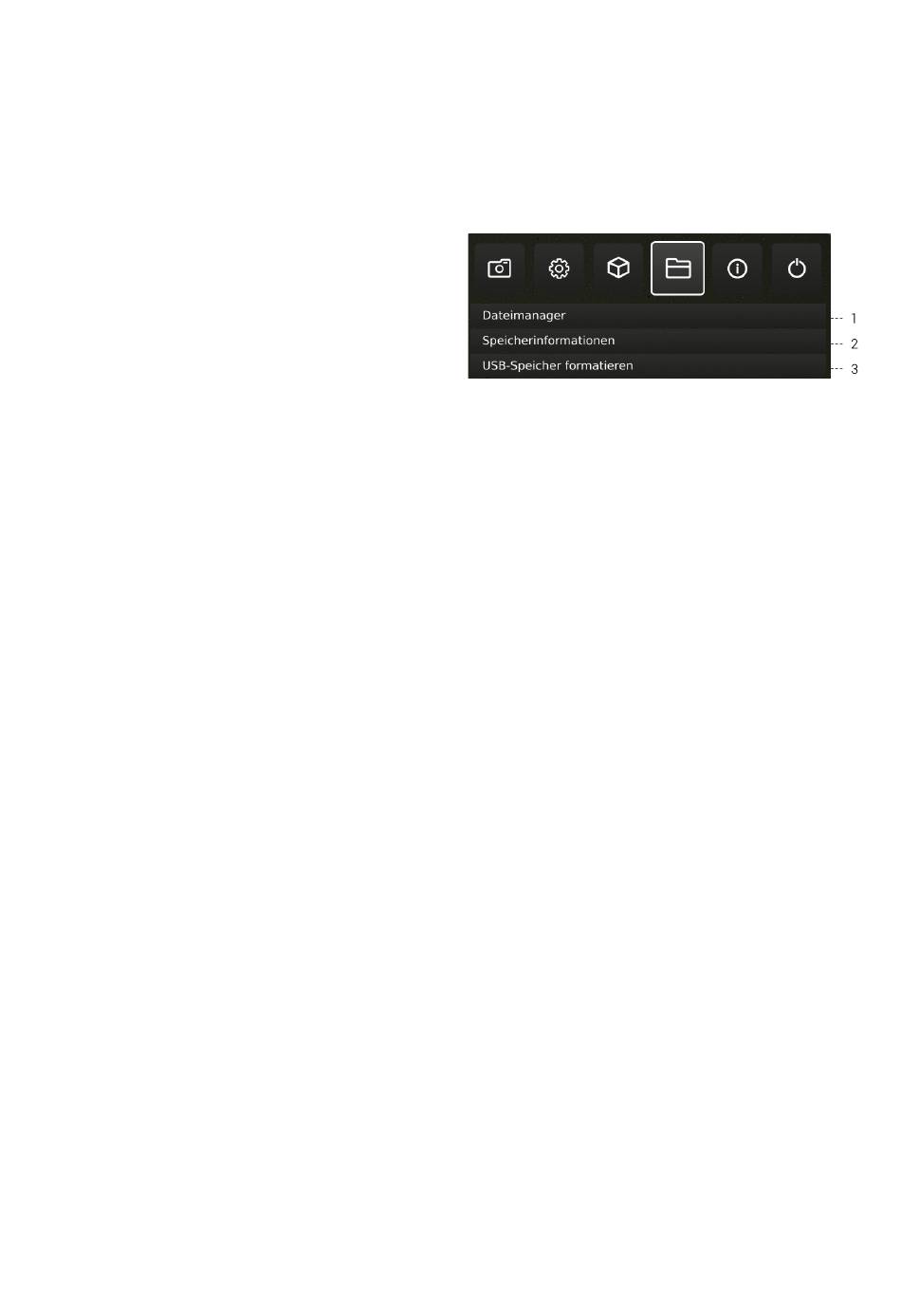

4. DATEIEN
1. Dateimanager (File manager)
Zugriff auf Dateien, die auf dem Mikroskop oder einem
angeschlossenen USB-Speicherstick gespeichert sind, direkt am
Mikroskop. Umbenennen, Suchen, Kopieren, Verschieben (von Ordner
zu Ordner oder von USB-Speicherstick zum internen Speicher und
umgekehrt) inklusive Löschen von Dateien, alles ohne Verwendung
eines Computers.
Bilder (die am Mikroskop aufgenommen oder auf das Mikroskop
übertragen wurden) können im Vollbild- oder Vorschaumodus
betrachtet werden. Letzteres ermöglicht, die Bilder als Referenz für
zukünftige Inspektionen zu verwenden.
Hinweis: Wenn die DXF Overlay-App verfügbar ist, wird durch Auswahl
einer DXF-Datei die DXF Overlay-App mit der ausgewählten DXF-Datei
geöffnet.
Änderungen im Vorschaumodus
Im Vorschaumodus wird das gesamte Foto in einem kleinen Fenster
angezeigt. Der Anzeigemaßstab ist in der oberen linken Ecke des
Vorschaufensters sichtbar. Ändern Sie bei Bedarf die Größe des
Fensters mit der Maus.
Ändern Sie den Anzeigemaßstab des Fotos mit dem Scrollrad der Maus
oder klicken Sie mit der rechten Maustaste auf den Bereich des Fotos,
den Sie im Maßstab 1:1 sehen möchten. Verwenden Sie Bildlaufleisten
oder ziehen Sie das Foto mit der Maus, um den sichtbaren Bereich
anzupassen. Es ist auch möglich, mit dem Scrollrad erneut zu zoomen.
Klicken Sie während der Anzeige im Maßstab 1:1 mit der rechten
Maustaste, um zur Standardvorschauanzeige zurückzukehren, oder
klicken Sie mit der rechten Maustaste bei Maßstäben größer als 1:1, um
zur Anzeige im Maßstab 1:1 zurückzukehren.
Navigation
Navigieren Sie mit dem XPLUS FHD-Bedienteil oder mit einer Maus
oder Tastatur (falls angeschlossen) im Menü des Dateimanagers. Für
die Navigationshilfe drücken Sie die Taste „P" auf dem XPLUS FHD-
Bedienteil oder drücken Sie F1 auf der Tastatur, um das Hilfefenster
in der unteren linken Ecke des Monitors zu öffnen. Auf ähnliche Weise
können Sie mit der Maus über die Menüsymbole fahren, um Tooltipps
anzuzeigen.
17
