À partir de la version 2.03!!!
• COMMUTATEUR DIP 7 MARCHE:
Mode Wiegand: désactive l'option permettant d'utiliser un pavé numérique
• COMMUTATEUR DIP 7 ARRÊT:
Mode Wiegand : un pavé numérique Wiegand peut être utilisé sur l'entrée D0/D1.
Le pavé numérique doit être configuré en clé unique (Wiegand 8 bits) Nibbles Complémenté.
• COMMUTATEUR DIP 8 MARCHE: Adresse 0.
• COMMUTATEUR DIP 8 ARRÊT: Adresse 1.

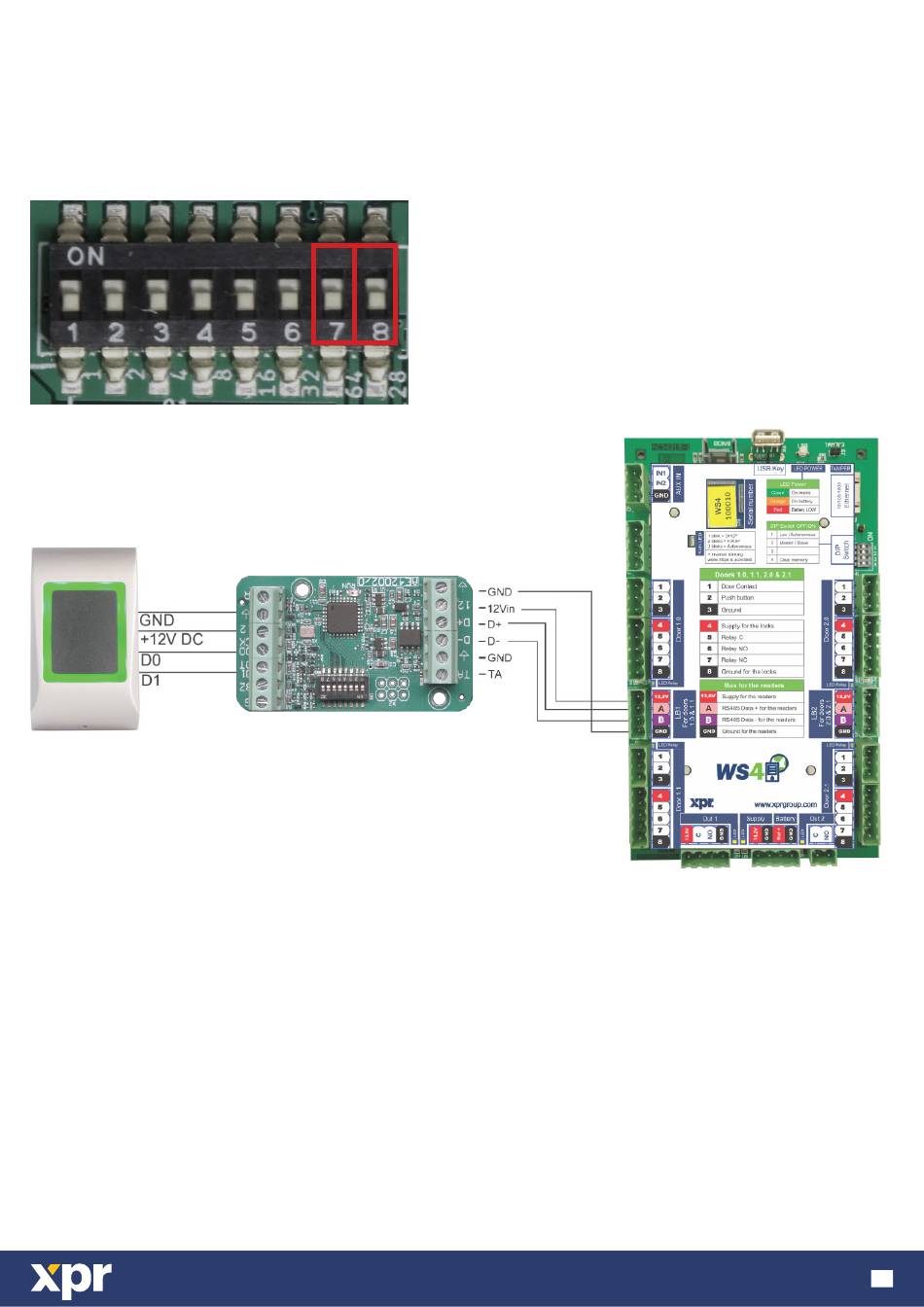

4. SCHÉMA DES CONNEXIONS
Lecteur
Wiegand
Wiegand
Reader
• Choisissez l'entrée Wiegand souhaitée du lecteur.
• Connectez le lecteur Wiegand au convertisseur tel que l'indique l'image ci-dessus.
• Saisissez l'adresse de votre choix pour le commutateur DIP (0 ou 1).
• Définissez les paramètres du lecteur dans le logiciel WS4.
WS4-CONV-V2
Convertisseur Wiegand vers RS-485
www.xprgroup.com
Wiegand.
WS4
Contrôleur
