Dalla versione 2.03!!!
• DIPSWITCH 7 ON:
Modo Wiegand: disabilita la possibilità di utilizzare un tastierino Wiegand.
• DIPSWITCH 7 OFF:
Modo Wiegand: può essere utilizzato un tastierino Wiegand per l'ingresso D0/D1;
Il tastierino deve essere configurato come tasto singolo - 8 bit Wiegand - Nibbles Integrato.
• DIPSWITCH 8 ON: Indirizzo 0.
• DIPSWITCH 8 OFF: Indirizzo 1.

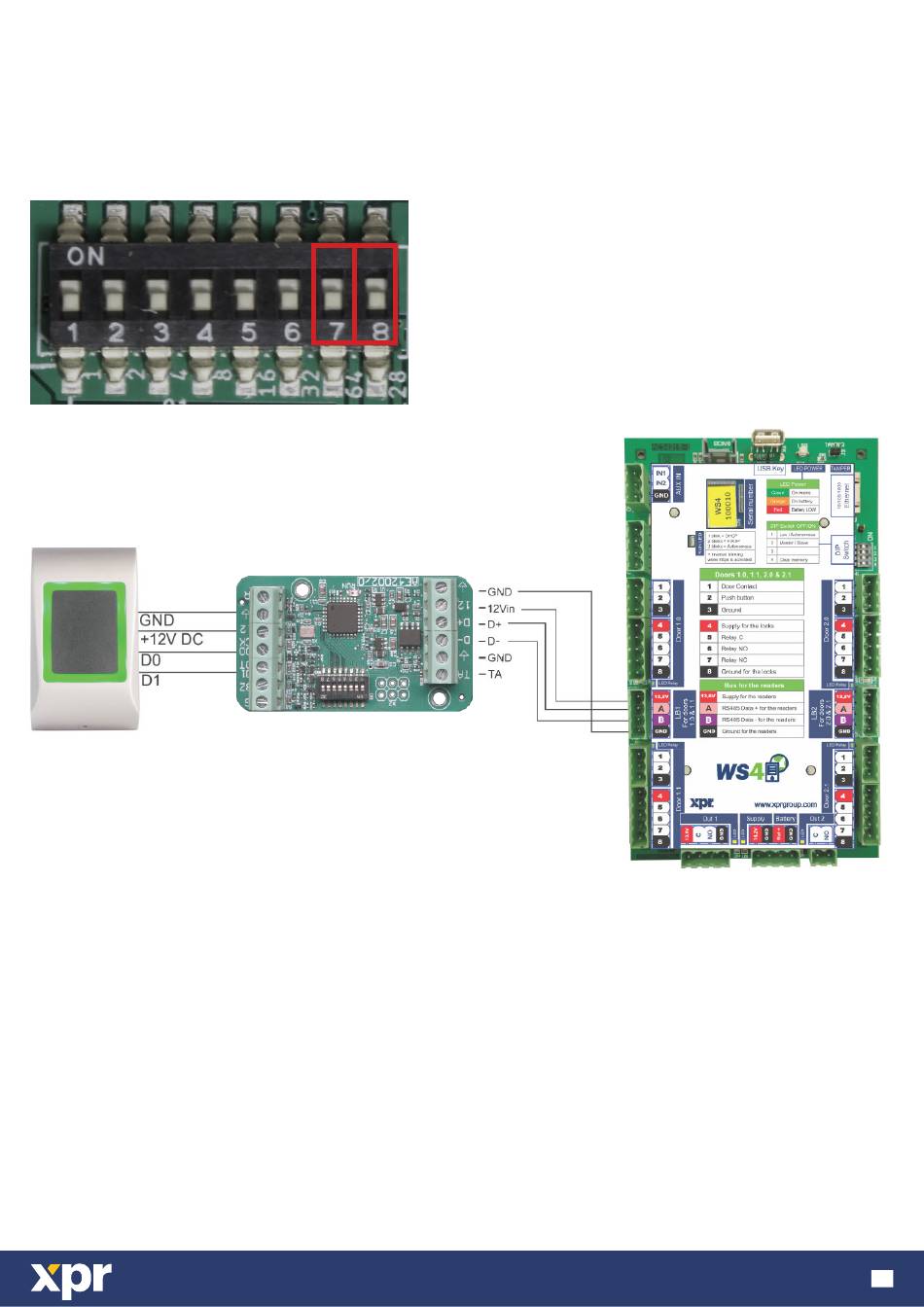

4. DIAGRAMMA DI CONNESSIONE

Lettore
Wiegand
Wiegand
Reader
• Impostare l'uscita Wiegand desiderata del lettore.
• Collegare il lettore Wiegand al convertitore come mostrato nella figura precedente.
• Collocare il Dip Switch dell'indirizzo nel convertitore sull'indirizzo desiderato del convertitore , 0 o 1.
• Configurare i parametri del lettore nel software WS4.
WS4-CONV-V2
Convertitore da Wiegand a RS-485
www.xprgroup.com
WS4
Controller
8
