A partir de la versión 2.03!!!
• INTERRUPTOR DIP 7 ENCENDIDO:
Modo Wiegand: desactiva la posibilidad de utilizar un teclado Wiegand.
• INTERRUPTOR DIP 7 APAGADO:
Modo Wiegand: se puede utilizar un teclado Wiegand en la entrada D0/D1;
El teclado debe configurarse en una sola tecla - Wiegand de 8 bits - Complementado con Nibbles.
• INTERRUPTOR DIP 8 ENCENDIDO: Dirección 0.
• INTERRUPTOR DIP 8 APAGADO: Dirección 1.

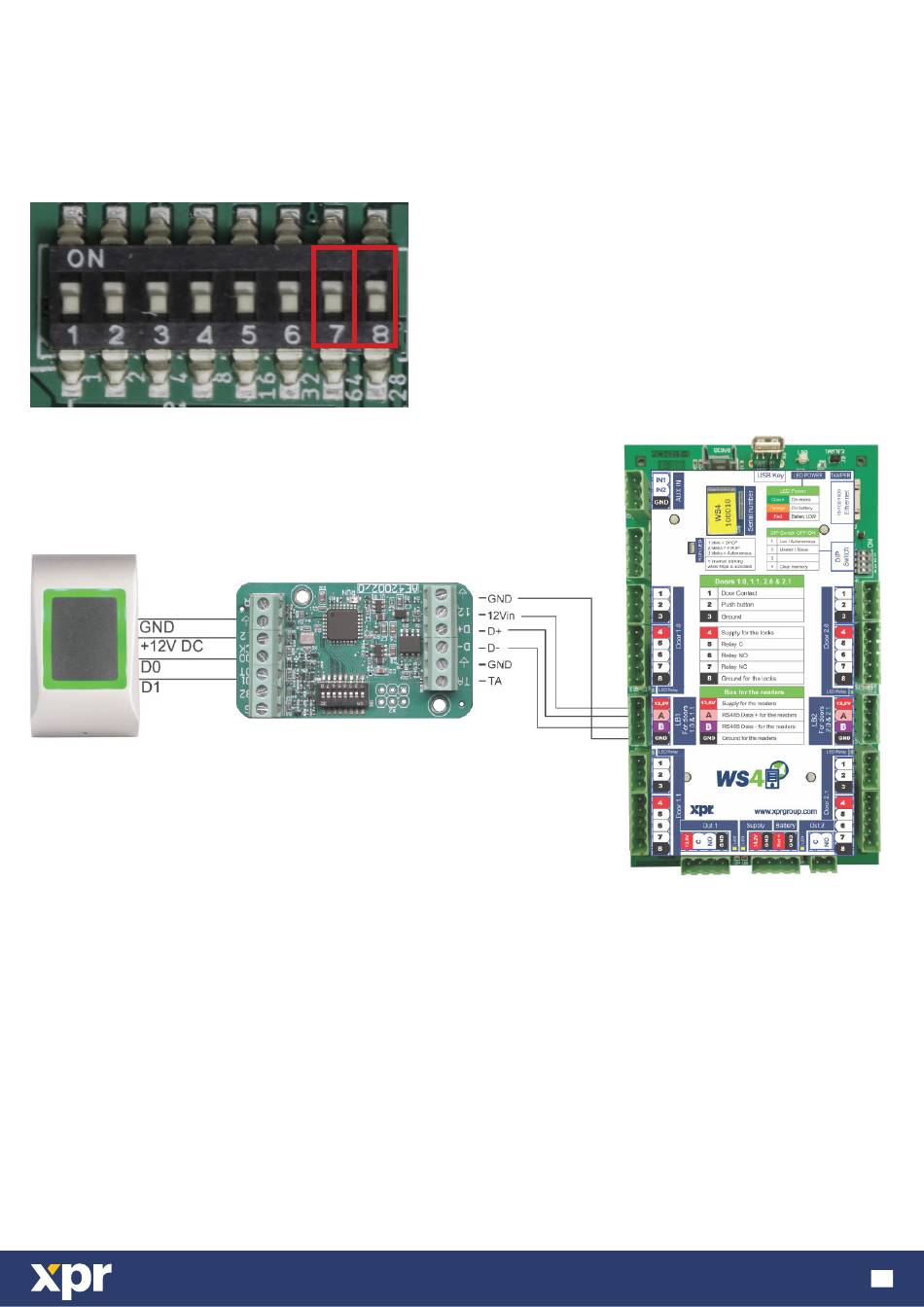

4. DIAGRAMA DE CONEXIÓN
Wiegand
Wiegand
Lector
Reader
• Establezca la salida Wiegand deseada del lector.
• Conecte el lector Wiegand al convertidor como se muestra en la imagen anterior.
• Coloque el interruptor DIP de direcciones del convertidor en la dirección deseada, 0 o 1.
• Configure los parámetros del lector en el software WS4.
WS4-CONV-V2
Convertidor de Wiegand a RS-485
www.xprgroup.com
WS4
Controlador
