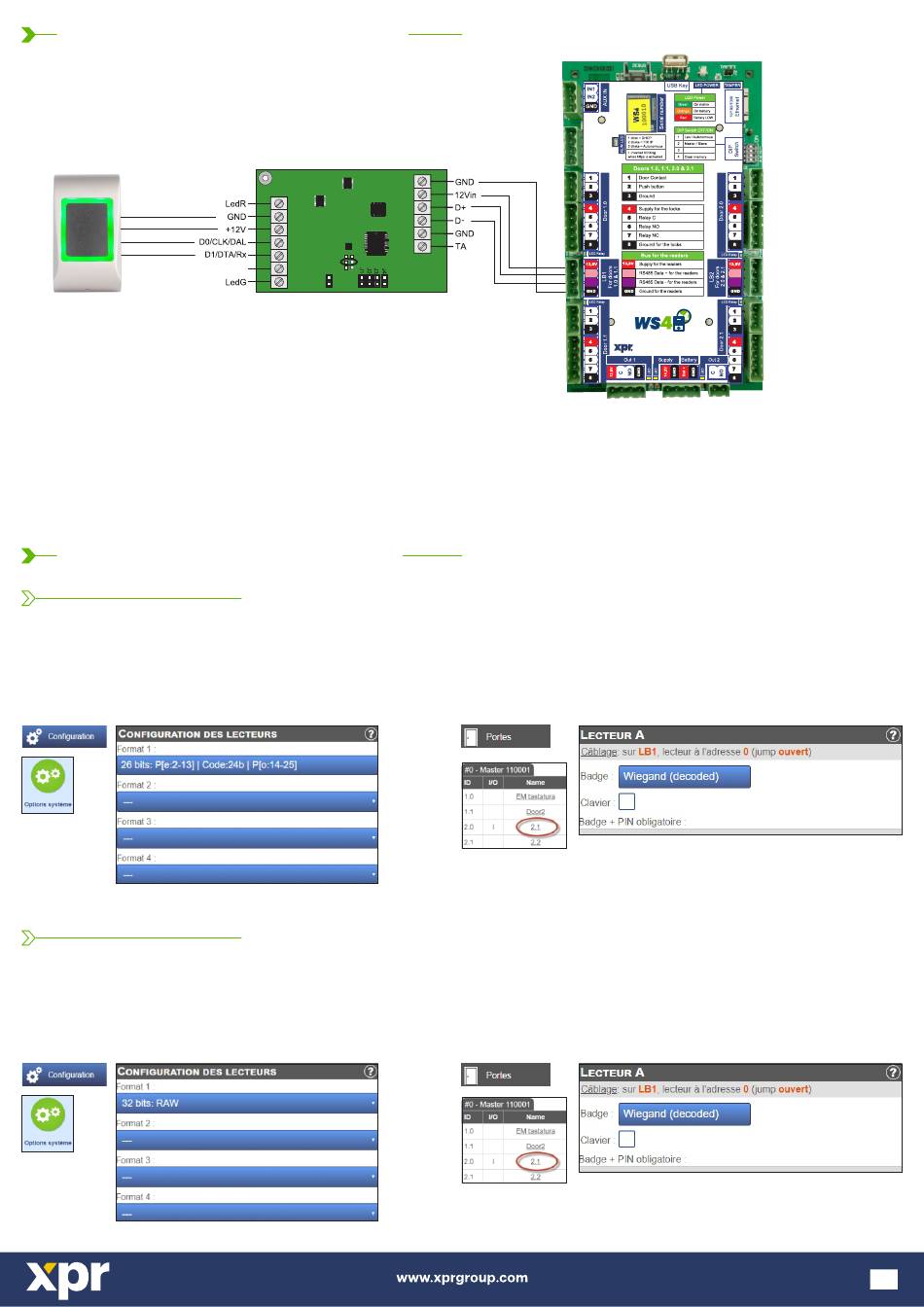

4. SCHÉMA DES CONNEXIONS
GND
+12V DC
D0
D1
Lecteur
Wiegand
- Choisissez l'entrée Wiegand souhaitée du lecteur.
- Connectez le lecteur Wiegand au convertisseur tel que l'indique l'image ci-dessus.
- Saisissez l'adresse de votre choix pour le cavalier (0 ou 1).
- Définissez les paramètres du lecteur dans le logiciel WS4.
5. PARAMÈTRES DU LOGICIEL
5.1 WIEGAND 26 BIT
Dans Configuration/Options système, sélectionnez « Wiegand 26bit », l'option indiquée dans
l'image ci-dessous.
Dans Portes/Lecteur/Carte, sélectionnez « Wiegand decoded ».
5.2 WIEGAND 32 BIT
Dans Configuration/Options du système, sélectionnez « Wiegand 32bit RAW », l'option indiquée
dans l'image ci-dessous.
Dans Portes/Lecteur/Carte, sélectionnez « Wiegand decoded ».
Buzzer
WS4-CNV
Convertisseur Wiegand vers RS485
A A
B B
WS4
