B
–
auanleitung
S
S
chritt für
chritt
74A
74K
SCHRITT 2
Zusammenfügen der Kettenglieder
3.
74R
74P
6
74F
VM
74H
74N
74M
74N
2.
74Q
1.
13

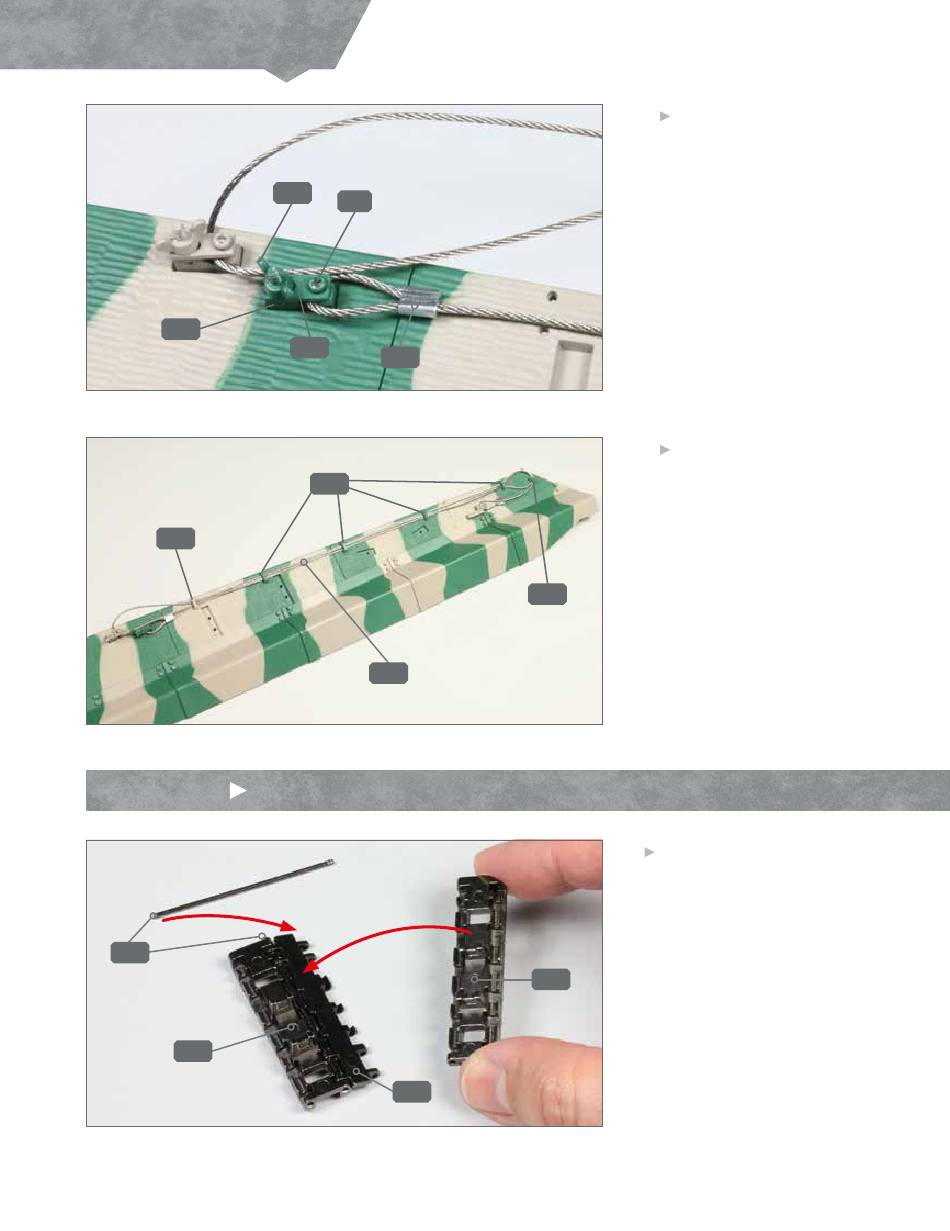

Fixieren Sie die Kausche des
freien Endes vom Kettenseil
74N, indem Sie den Ver-
schluss 74H an der Halterung
74A befestigen. Drehen Sie
dazu eine olivgrüne Schraube
VM sowie die Flügelmutter 74F
fest, wie abgebildet.
14
Sehen Sie sich genau an, wie
das Kettenseil 74N auf dem
rechten Seitenteil der Panzer-
wanne verläuft. Fixieren Sie
über dem Seil mit etwas
Sekundenkleber die sechs
abgebildeten Kabelführungen:
ganz hinten die sandgelbe
74L
Führung 74K, in der Mitte die
vier olivgrünen Führungen 74M
und ganz vorne die kurze
olivgrüne Führung 74L.
1
Fügen Sie zunächst (1.) jeweils
ein Kettenglied 74P und 74Q
zusammen und sichern Sie die
beiden mit einem Verbindungs-
stift 74R. Nehmen Sie ein
weiteres Kettenglied 74P und
führen Sie es zur freien Seite des
74P
Kettenglieds 74Q (2.) Gesichert
wird auch dieses Kettenglied mit
einem Stift 74R (3.).
