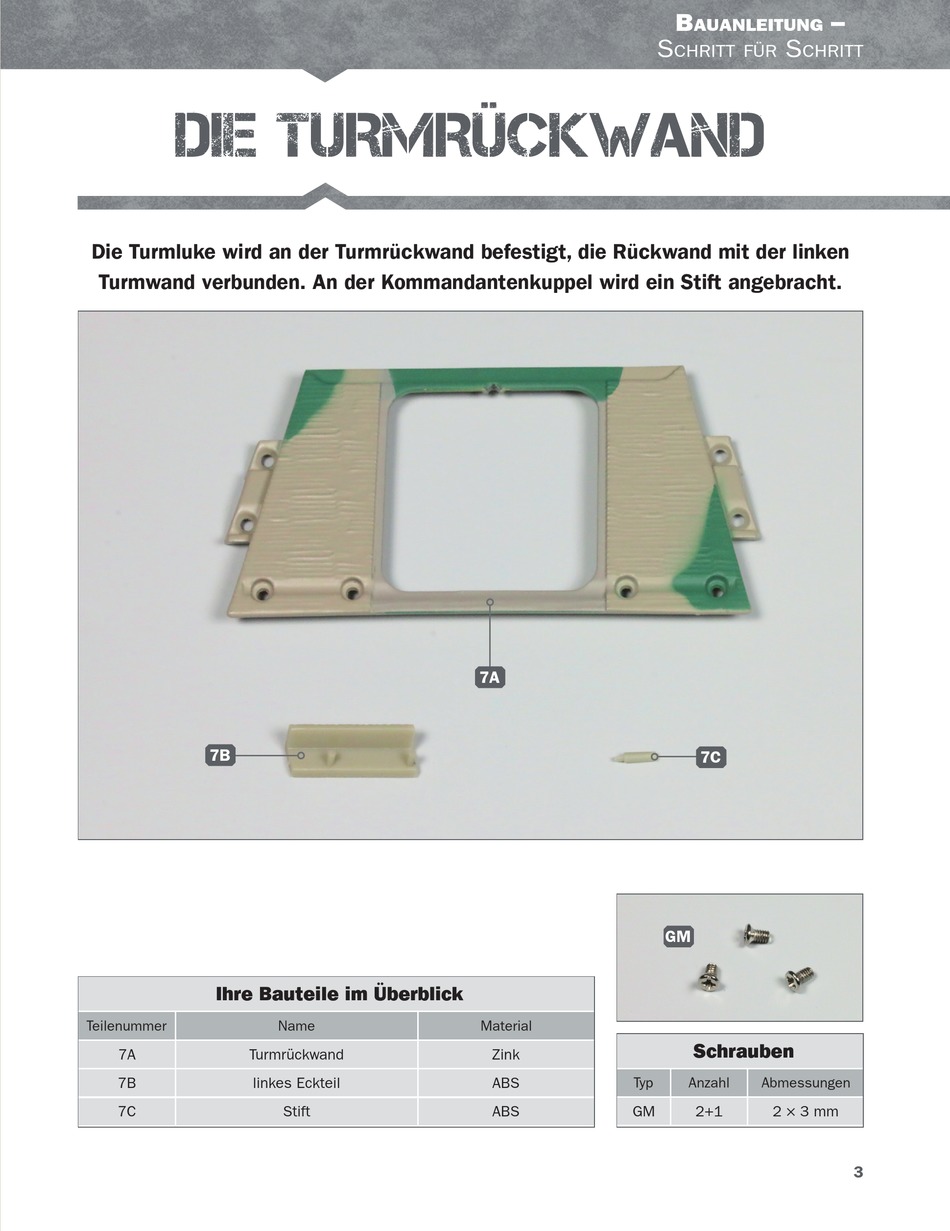

DIE TURMRÜCKWAND
Die Turmluke wird an der Turmrückwand befestigt, die Rückwand mit der linken
Turmwand verbunden. An der Kommandantenkuppel wird ein Stift angebracht.
7B
Ihre Bauteile im Überblick
Teilenummer
7A
Turmrückwand
7B
linkes Eckteil
7C
Name
Stift
S
7A
Material
Zink
ABS
Typ
ABS
GM
B
–
auanleitung
S
chritt für
chritt
7C
GM
Schrauben
Anzahl
Abmessungen
2+1
2 × 3 mm
3
