Hachette KONIGSTIGER Bauanleitung Seite 3

074/das kettenseil

Werbung

NM
74E
7

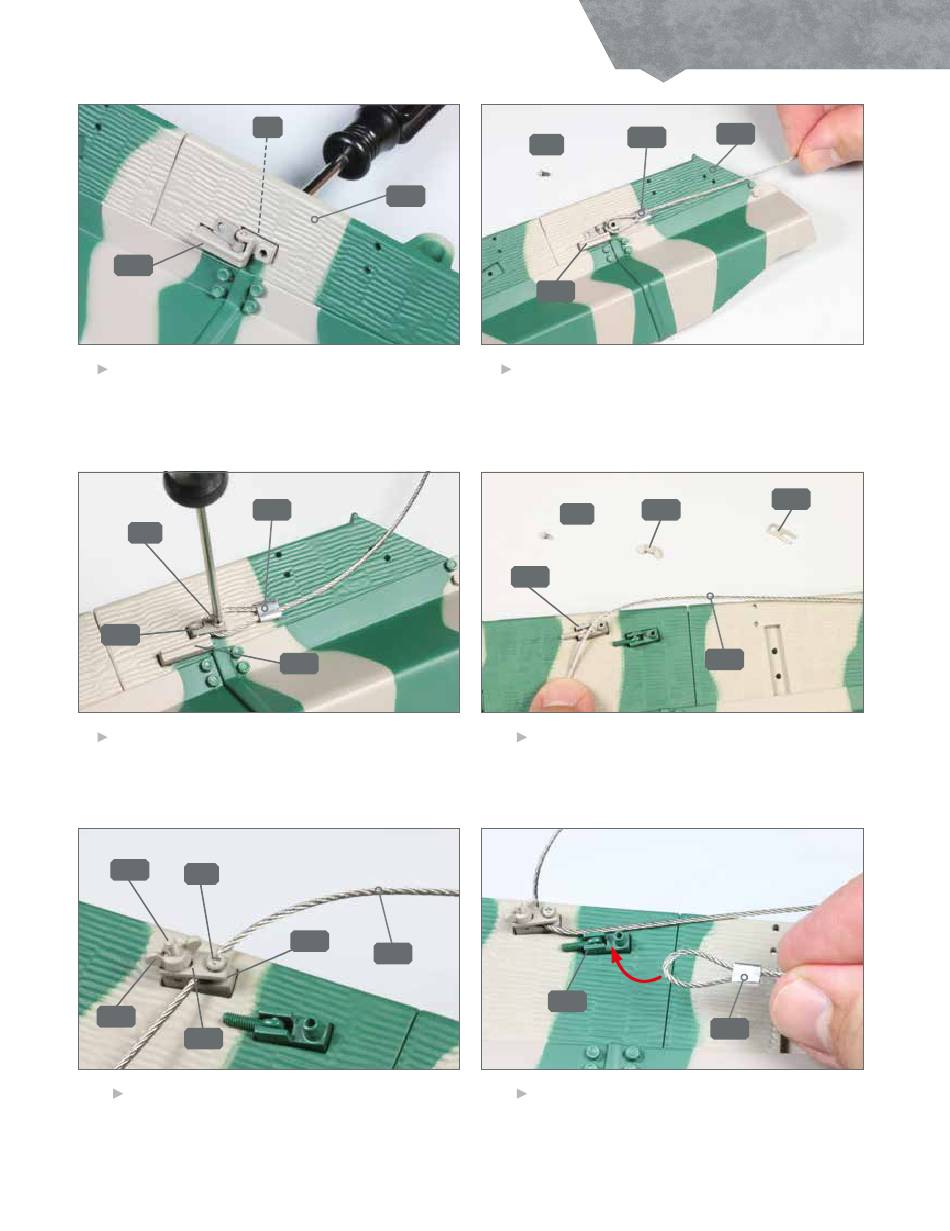

Am vordersten Abschnitt des rechten Wannenseiten-
teils 67A wird die Halterung 74E aufgesetzt und von
hinten mit einer Schraube NM befestigt.
74N
WM
74C
74C
9
Klappen Sie den Verschluss 74C um und fixieren Sie
ihn mit einer sandgelben Schraube WM an der Halte-
rung 74E: Die Kausche des Seils 74N ist gesichert.
74I
74I
VM
74G
74D
11
Befestigen Sie den Verschluss 74D mit der Schrau-
be VM an der Halterung 74B sowie mit der Flügel-
mutter 74G an der Stiftschraube 74I.
67A
74E
74B
74N
S
74N
WM
74E
8
Legen Sie eine Schraube WM bereit. Nehmen Sie das
Kettenseil 74N und fügen Sie die Kausche an ihrem
einen Ende in die Halterung 74E ein, wie abgebildet.
74G
VM
74B
74B
10
Legen Sie drei sandgelbe Teile bereit: eine Schrau-
be VM, die Flügelmutter 74G und den Verschluss
74D. Führen Sie das Kettenseil 74N nach vorne,
sodass es durch die Halterung 74B verläuft.
74A
12
Die Kausche des freien Endes vom Kettenseil 74N
führen Sie zur Halterung 74A, wie angedeutet.
B
auanleitung
S
chritt für
chritt
67A
74D
74N
74N
5
