MRO

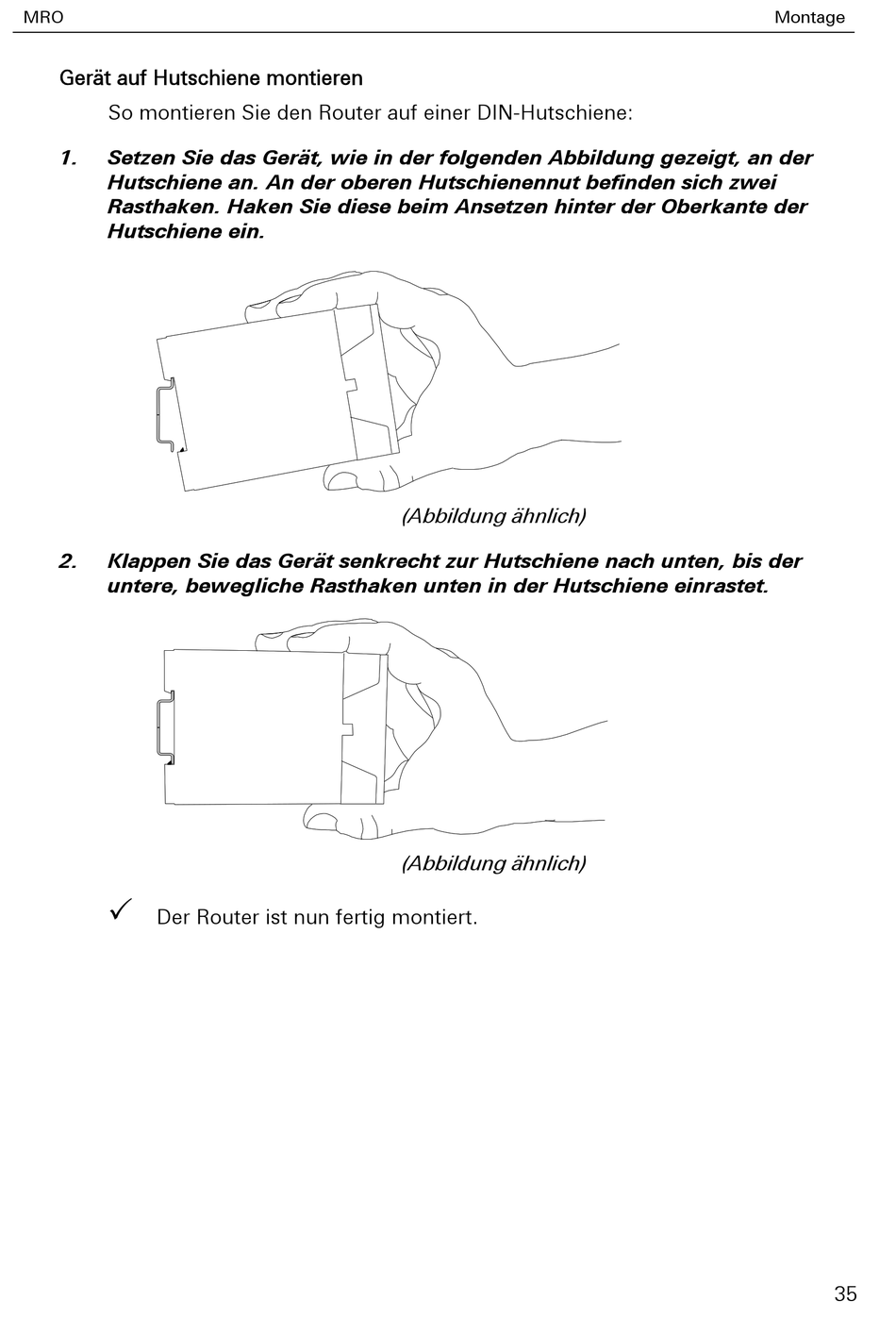

Gerät auf Hutschiene montieren
So montieren Sie den Router auf einer DIN-Hutschiene:
1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der
Hutschiene an. An der oberen Hutschienennut befinden sich zwei
Rasthaken. Haken Sie diese beim Ansetzen hinter der Oberkante der
Hutschiene ein.
2. Klappen Sie das Gerät senkrecht zur Hutschiene nach unten, bis der
untere, bewegliche Rasthaken unten in der Hutschiene einrastet.

Der Router ist nun fertig montiert.
(Abbildung ähnlich)
(Abbildung ähnlich)
Montage
35
