Technische Angaben
Blinktakt LED Signal
900 ms an, 100 ms aus
200 ms an, 200 ms aus
100 ms an, 900 ms aus
aus

Tabelle 5: Blinkcode der Signal LED

Bezeichnung
Reset
Tabelle 6: MRO – Funktionsbeschreibung und Bedeutung der Bedienelemente

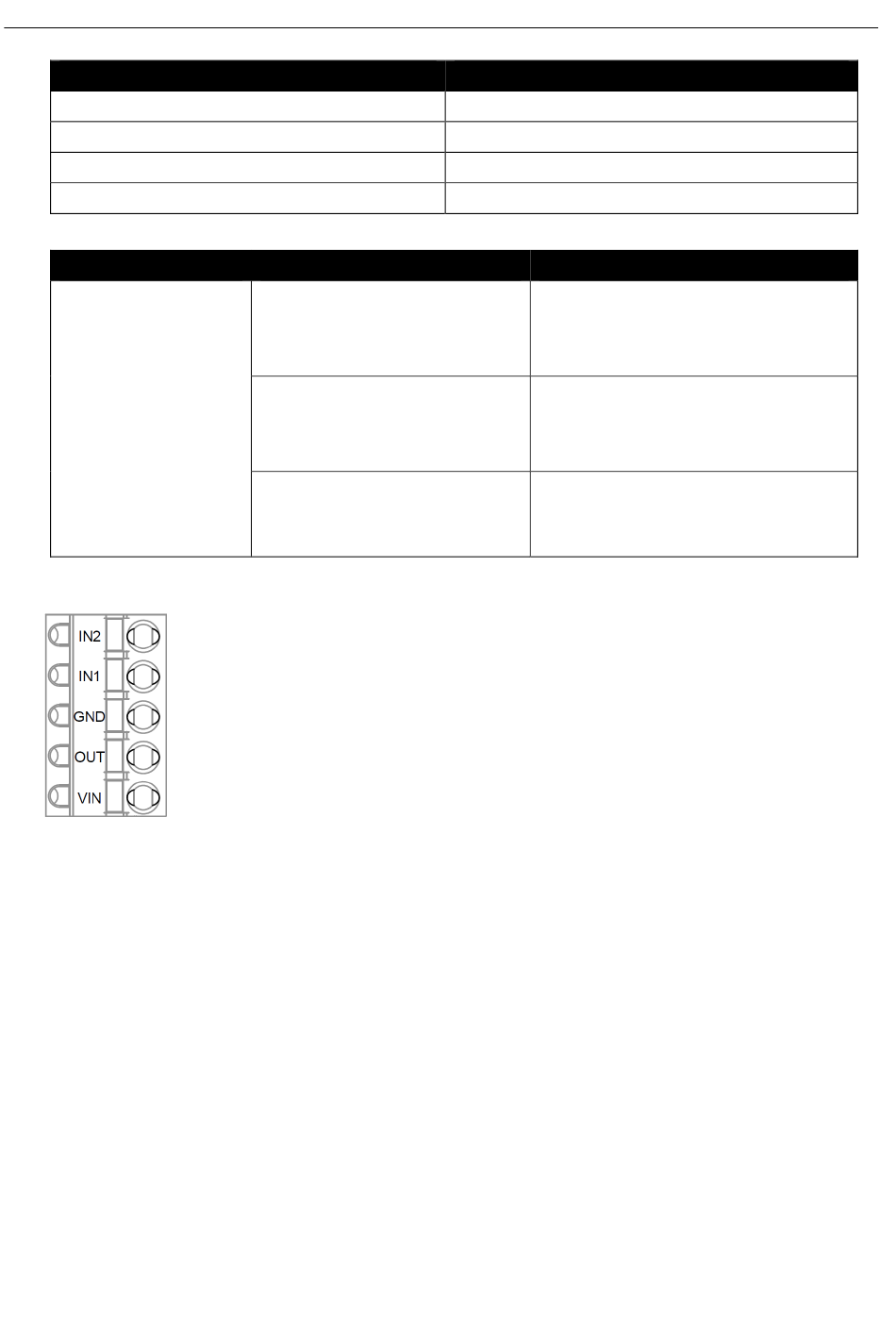

Abbildung 2: MRO – Anschlüsse Steckverbinder
26
Bedienung
Einmal kurz drücken.
Mindestens 3 Sekunden
lang drücken.
Innerhalb von 2 Sekunden
dreimal hintereinander kurz
drücken.
IN2 Digitaler Eingang 2
IN1 Digitaler Eingang 1
GND Ground (Masse)
OUT Digitaler Ausgang (Open Collector)
VIN Spannungsversorgung, positiver Anschluss
Qualität des Signals
sehr gut
gut
schlecht
kein Signal oder ausgebucht
Bedeutung
Setzt die Software zurück und
startet sie neu.
(Soft-Reset)
Setzt die Hardware zurück und
startet sie neu.
(Hard-Reset)
Löscht alle Einstellungen und
setzt das Gerät auf
Werkseinstellungen zurück
MRO
