MRO Technische Angaben
8.3 Digitale Eingänge
Der Router verfügt über zwei unterschiedliche digitale Eingänge. Dabei ist der Eingang
IN1 low-aktiv, d.h. aktiv, wenn er mit GND verbunden ist. Der Eingang IN2 ist high-ak-
tiv und angelehnt an die elektrischen Anforderungen der SPS-Norm DIN EN 61131-2
für digitale Eingänge Typ 1. Einzelheiten dazu finden Sie in den Technischen Daten in
Tabelle 1. In der Abbildung unten finden Sie eine beispielhafte Beschaltung der unter-
schiedlichen Eingänge.

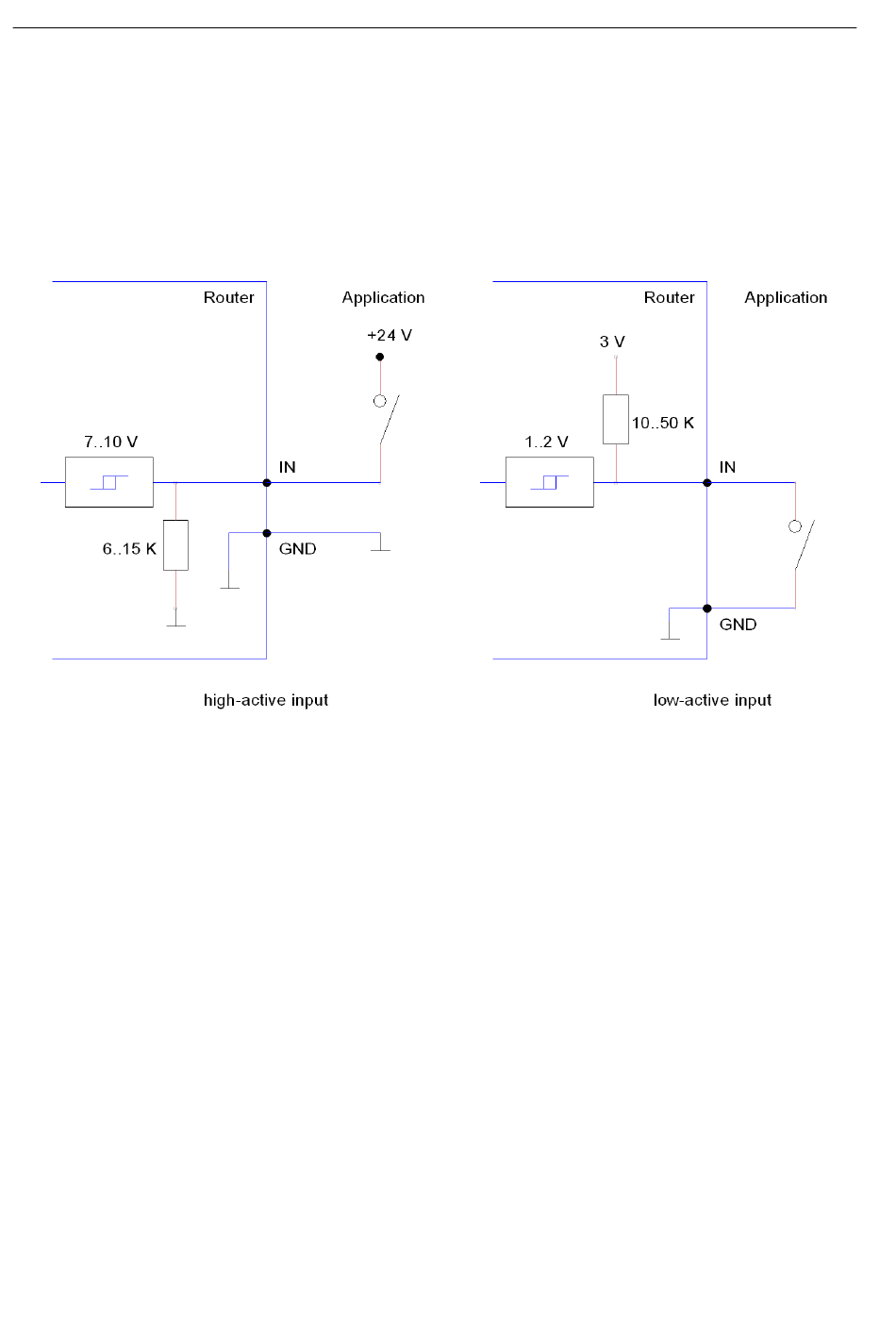

Abbildung 3: Digitale Eingänge – Beschaltungsbeispiele
