MRO

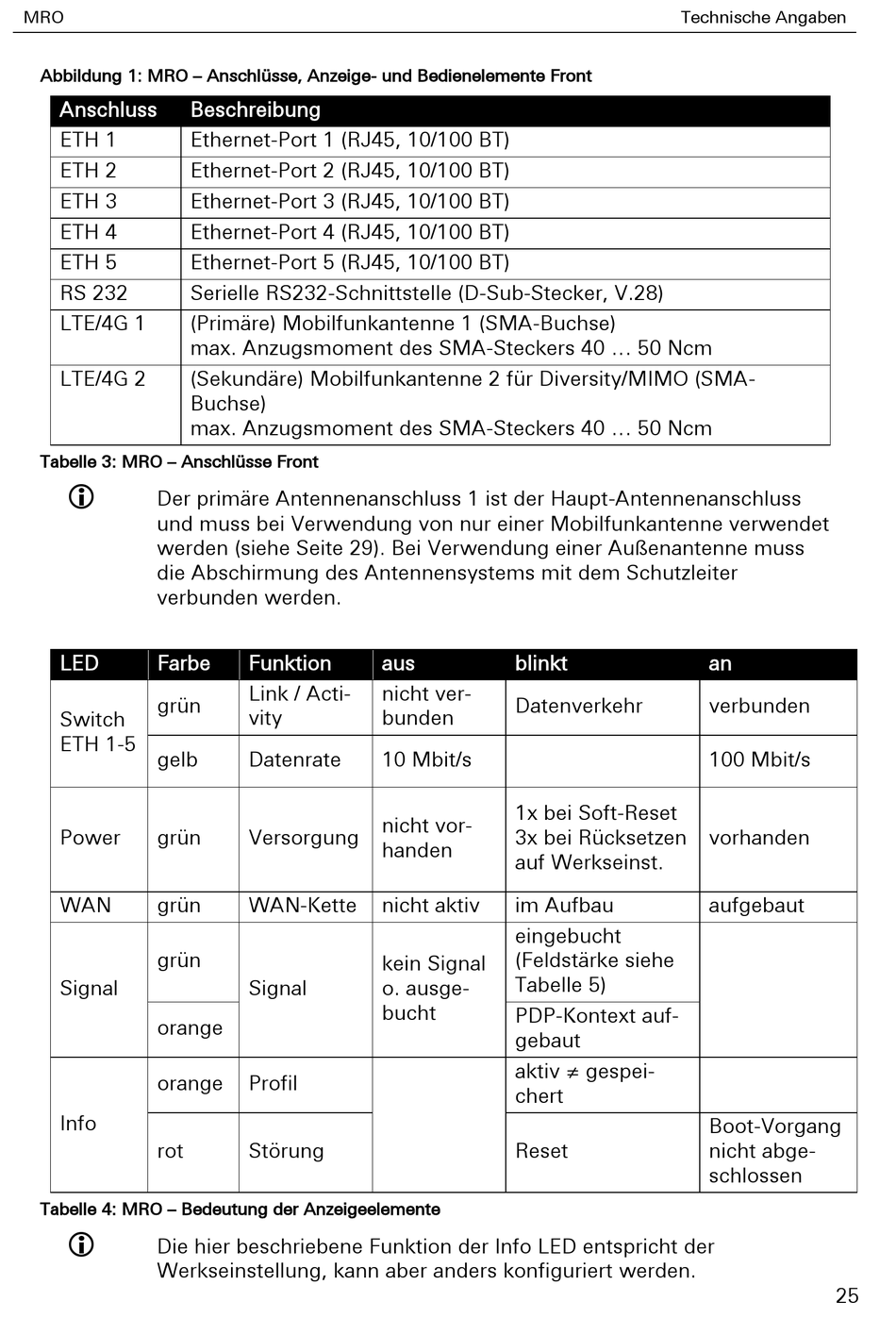

Abbildung 1: MRO – Anschlüsse, Anzeige- und Bedienelemente Front
Anschluss Beschreibung
ETH 1 Ethernet-Port 1 (RJ45, 10/100 BT)
ETH 2 Ethernet-Port 2 (RJ45, 10/100 BT)
ETH 3 Ethernet-Port 3 (RJ45, 10/100 BT)
ETH 4 Ethernet-Port 4 (RJ45, 10/100 BT)
ETH 5 Ethernet-Port 5 (RJ45, 10/100 BT)
RS 232 Serielle RS232-Schnittstelle (D-Sub-Stecker, V.28)
LTE/4G 1 (Primäre) Mobilfunkantenne 1 (SMA-Buchse)
max. Anzugsmoment des SMA-Steckers 40 ... 50 Ncm
LTE/4G 2 (Sekundäre) Mobilfunkantenne 2 für Diversity/MIMO (SMA-
Buchse)
max. Anzugsmoment des SMA-Steckers 40 ... 50 Ncm
Tabelle 3: MRO – Anschlüsse Front

Der primäre Antennenanschluss 1 ist der Haupt-Antennenanschluss
und muss bei Verwendung von nur einer Mobilfunkantenne verwendet
werden (siehe Seite 29). Bei Verwendung einer Außenantenne muss
die Abschirmung des Antennensystems mit dem Schutzleiter
verbunden werden.
LED Farbe
grün
Switch
ETH 1-5
gelb
Power grün
WAN grün
grün
Signal
orange
orange
Info
rot
Tabelle 4: MRO – Bedeutung der Anzeigeelemente

Die hier beschriebene Funktion der Info LED entspricht der
Werkseinstellung, kann aber anders konfiguriert werden.
Funktion aus
Link / Acti- nicht ver-
vity bunden
Datenrate 10 Mbit/s
nicht vor-
Versorgung
handen
WAN-Kette nicht aktiv
kein Signal
Signal o. ausge-
bucht
Profil
Störung
Technische Angaben
blinkt
Datenverkehr
1x bei Soft-Reset
3x bei Rücksetzen
auf Werkseinst.
im Aufbau
eingebucht
(Feldstärke siehe
Tabelle 5)
PDP-Kontext auf-
gebaut
aktiv ≠ gespei-
chert
Reset
an
verbunden
100 Mbit/s
vorhanden
aufgebaut
Boot-Vorgang
nicht abge-
schlossen
