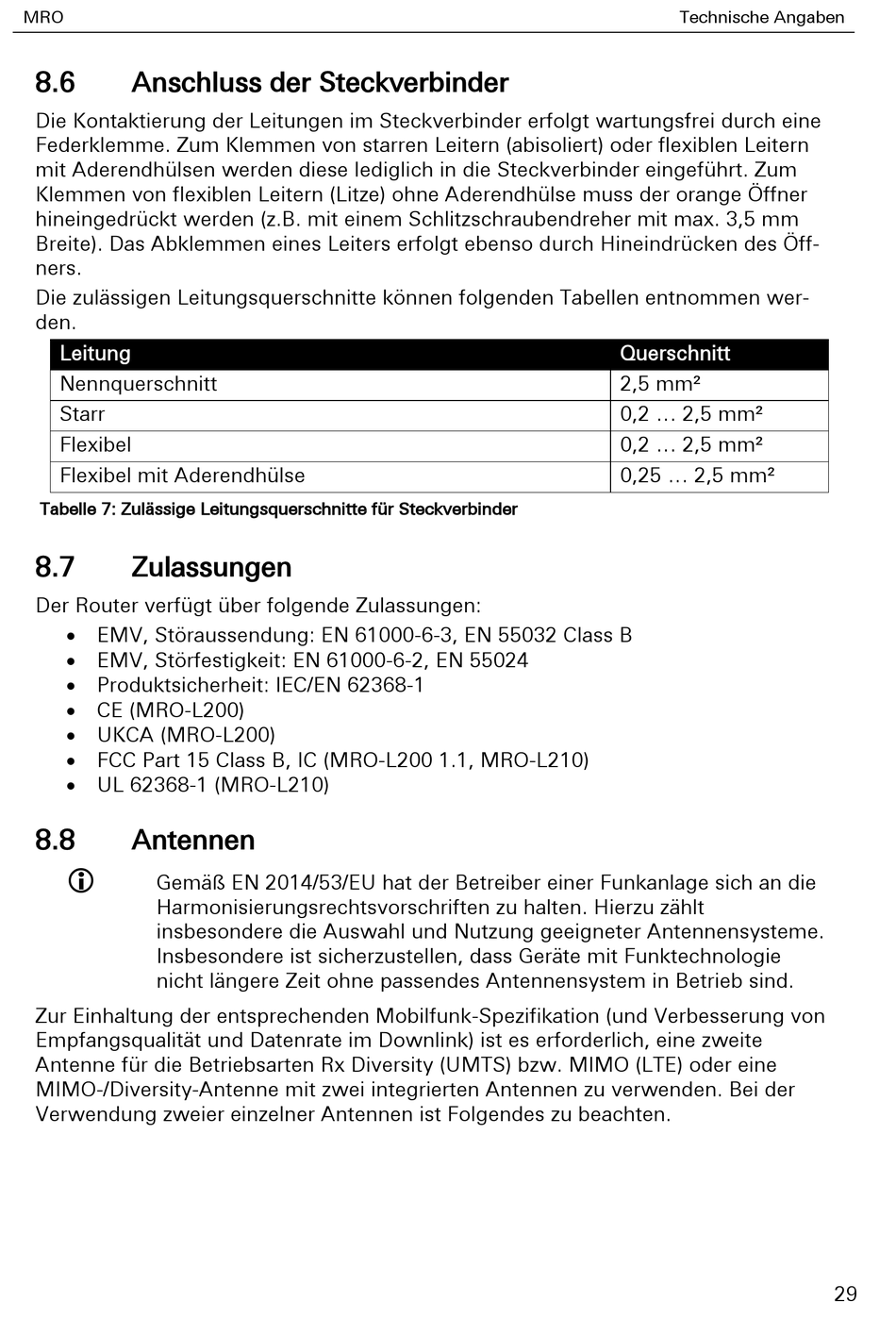

MRO
8.6

Anschluss der Steckverbinder

Die Kontaktierung der Leitungen im Steckverbinder erfolgt wartungsfrei durch eine
Federklemme. Zum Klemmen von starren Leitern (abisoliert) oder flexiblen Leitern
mit Aderendhülsen werden diese lediglich in die Steckverbinder eingeführt. Zum
Klemmen von flexiblen Leitern (Litze) ohne Aderendhülse muss der orange Öffner
hineingedrückt werden (z.B. mit einem Schlitzschraubendreher mit max. 3,5 mm
Breite). Das Abklemmen eines Leiters erfolgt ebenso durch Hineindrücken des Öff-
ners.
Die zulässigen Leitungsquerschnitte können folgenden Tabellen entnommen wer-
den.
Leitung
Nennquerschnitt
Starr
Flexibel
Flexibel mit Aderendhülse
Tabelle 7: Zulässige Leitungsquerschnitte für Steckverbinder
8.7

Zulassungen

Der Router verfügt über folgende Zulassungen:
• EMV, Störaussendung: EN 61000-6-3, EN 55032 Class B
• EMV, Störfestigkeit: EN 61000-6-2, EN 55024
• Produktsicherheit: IEC/EN 62368-1
• CE (MRO-L200)
• UKCA (MRO-L200)
• FCC Part 15 Class B, IC (MRO-L200 1.1, MRO-L210)
• UL 62368-1 (MRO-L210)
8.8

Antennen


Gemäß EN 2014/53/EU hat der Betreiber einer Funkanlage sich an die
Harmonisierungsrechtsvorschriften zu halten. Hierzu zählt
insbesondere die Auswahl und Nutzung geeigneter Antennensysteme.
Insbesondere ist sicherzustellen, dass Geräte mit Funktechnologie
nicht längere Zeit ohne passendes Antennensystem in Betrieb sind.
Zur Einhaltung der entsprechenden Mobilfunk-Spezifikation (und Verbesserung von
Empfangsqualität und Datenrate im Downlink) ist es erforderlich, eine zweite
Antenne für die Betriebsarten Rx Diversity (UMTS) bzw. MIMO (LTE) oder eine
MIMO-/Diversity-Antenne mit zwei integrierten Antennen zu verwenden. Bei der
Verwendung zweier einzelner Antennen ist Folgendes zu beachten.
Technische Angaben
Querschnitt
2,5 mm²
0,2 ... 2,5 mm²
0,2 ... 2,5 mm²
0,25 ... 2,5 mm²
29
