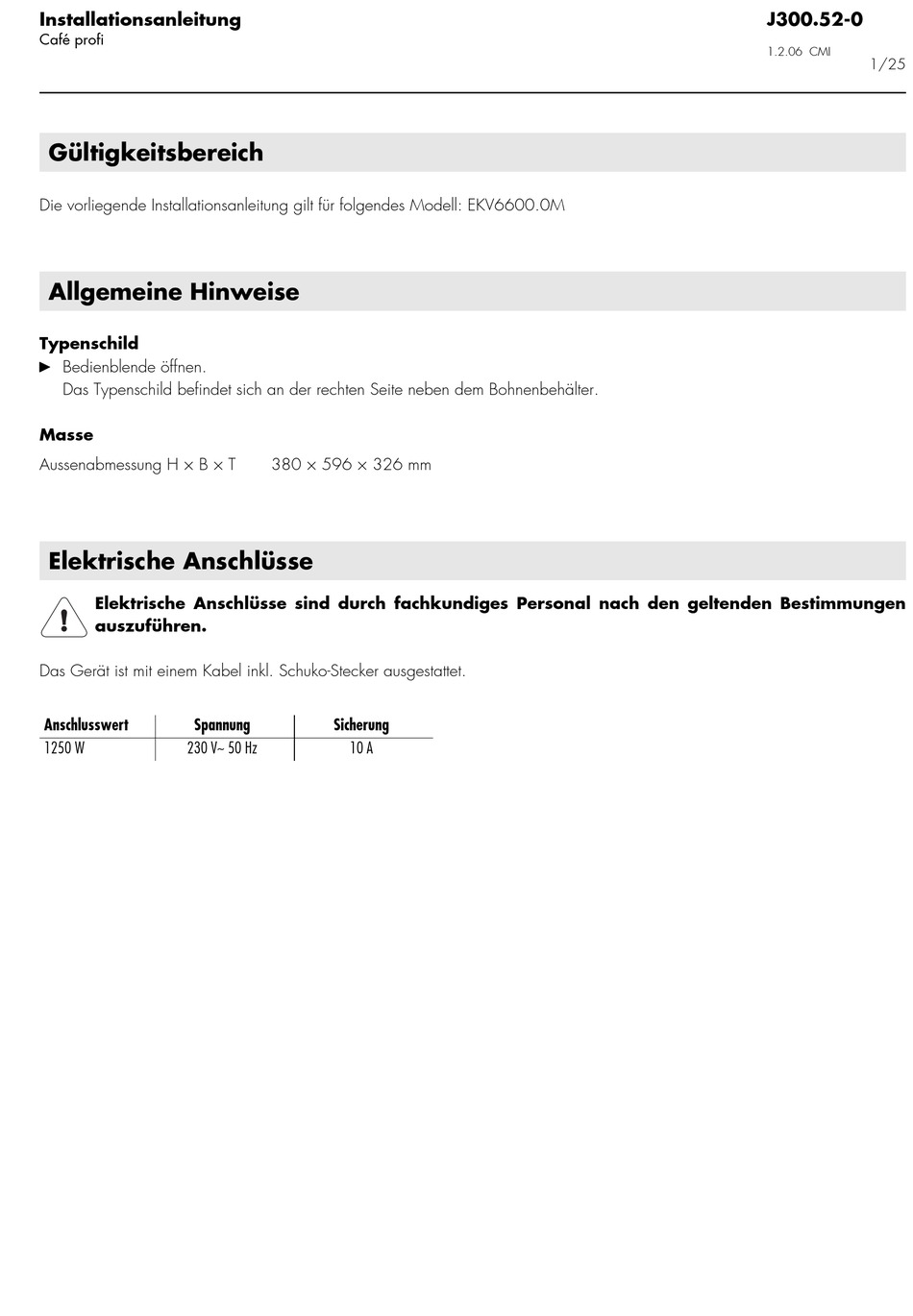

Installationsanleitung
Café profi
Gültigkeitsbereich
Die vorliegende Installationsanleitung gilt für folgendes Modell: EKV6600.0M
Allgemeine Hinweise
Typenschild
Bedienblende öffnen.
A
Das Typenschild befindet sich an der rechten Seite neben dem Bohnenbehälter.
Masse
Aussenabmessung H × B × T
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den geltenden Bestimmungen
auszuführen.
Das Gerät ist mit einem Kabel inkl. Schuko-Stecker ausgestattet.
Anschlusswert
Spannung
1250 W
230 V~ 50 Hz
380 × 596 × 326 mm
Sicherung
10 A
J300.52-0
1.2.06 CMI
1/25
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Küppersbusch EKV6600.0M
Inhaltszusammenfassung für Küppersbusch EKV6600.0M
- Seite 1 Installationsanleitung J300.52-0 Café profi 1.2.06 CMI 1/25 Gültigkeitsbereich Die vorliegende Installationsanleitung gilt für folgendes Modell: EKV6600.0M Allgemeine Hinweise Typenschild Bedienblende öffnen. Das Typenschild befindet sich an der rechten Seite neben dem Bohnenbehälter. Masse Aussenabmessung H × B × T 380 × 596 × 326 mm Elektrische Anschlüsse...
-
Seite 2: Montage Im Oberschrank
Installationsanleitung J300.52-0 Café profi 1.2.06 CMI 2/25 Montage im Oberschrank Café profi solo 1. Links und rechts in die Nischenwände je 3 Löcher für Spanplatten- schrauben E 4,0 × 12 anstechen (Anstechschablone). 2. Befestigungswinkel D links und rechts mit den beiliegenden Schrauben E befestigen. -
Seite 3: Montage Im Hochschrank
Installationsanleitung J300.52-0 Café profi 1.2.06 CMI 3/25 Montage im Hochschrank Café profi solo 1. Tropfschale G aus dem Einbaurahmen C entfernen. 2. Einbaurahmen C einfahren und ganz an die Möbelfront anschlagen. 3. Links und rechts den Einbaurahmen C mit je 2 Senk-Spanplattenschrauben F 4,0 × 20 befestigen. 4. - Seite 4 Installationsanleitung J300.52-0 Café profi 1.2.06 CMI 4/25 Montage im Hochschrank Café profi & Dampfgarer EKDG6800 / EDG6600 1. Links und rechts in die Nischenwände je 3 Löcher für Spanplattenschrauben E 4,0 × 12 anstechen (Anstechschablone). 2. Befestigungswinkel D links und rechts mit den beiliegenden Schrauben E befestigen. 3.
-
Seite 5: Detaillierter Einbau
Installationsanleitung J300.52-0 Café profi 1.2.06 CMI 5/25 Detaillierter Einbau 1. Servicetür M am Griff links hinter der Abdeckung öffnen. Die Brühgruppe L kann aus dem Gerät genommen werden, damit die Schrauben K besser zugänglich sind. 2. Unten links und rechts mit Schrauben K M4 × 10 locker anschrauben. 3.
