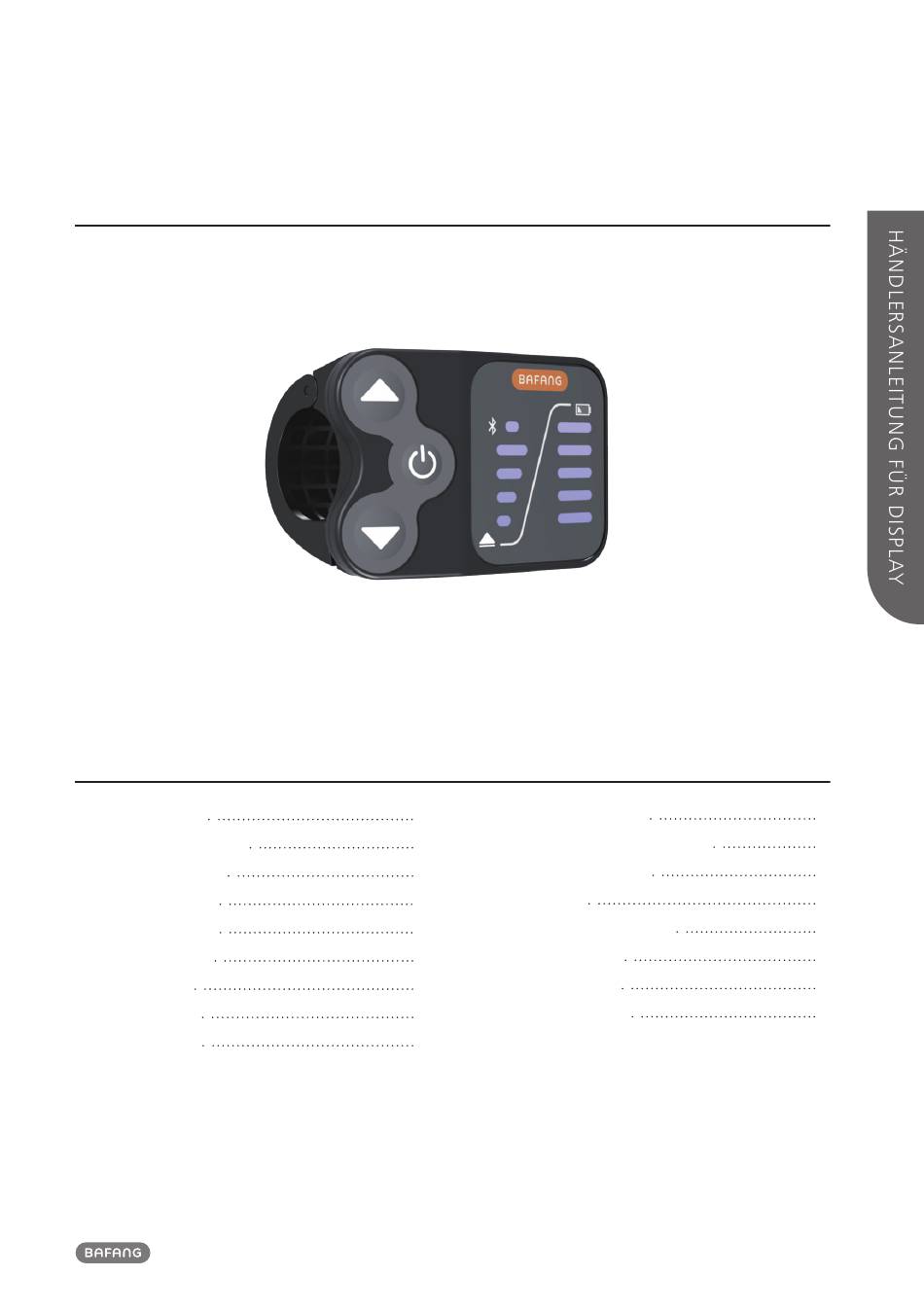

7 HÄNDLERSANLEITUNG FÜR DP E12.CAN INHALT 7.1 Wichtiger Hinweis 7.7.1 System Ein/Aus Schalten 7.2 Einführung Des Displays 7.7.2 Einstellung der Unterstützungsstufen 7.3 Produktbeschreibung 7.7.3 Scheinwerfer- / Rücklicht 7.7.4 Schiebehilfe 7.3.1 Technischen Daten 7.7.5 Anzeige der Batteriekapazität 7.3.2 Funktionsübersicht 7.4 Display Installieren 7.7.6 Bluetooth-Funktion... -
Seite 2: Wichtiger Hinweis
Dampfstrahl-/ Hochdruckreiniger oder Wasserschlauch. Wasser kann in die Elektrik zerstören. 7.2 EINFÜHRUNG DES DISPLAYS • Modell: DP E12.CAN BUS • Die Kennzeichnung des Kabeletiketts ist wie folgt: • Das Gehäuse besteht aus PC1414, die An- zeige ist eine blaue LED; siehe nachfolgende... -
Seite 3: Produktbeschreibung
• Anzeige der Reichweite (Hinweis: Funktioni- ert mit APP via BLE). • Anzeige der Batteriekapazität • Bluetooth-Funktion (Verbindung mit HMI via • Einstellung und Anzeige der Unterstützu- BAFANG GO APP) ngsstufe • Schiebehilfefunktion 7.4 DISPLAY INSTALLIEREN Öffnen Sie die Display-Klemme und Ziehen Sie die Schraube (Sechskantschraube befestigen Sie diese für einen ange-... -
Seite 4: Display Anzeige
7.5 DISPLAY ANZEIGE Bluetooth-Anzeige Unterstützungsstufe und Schiebehilfe Integrierter Lichtsensor für Scheinwerfer Batteriekapazitätsanzeige mit LED 7.6 TASTEN-DEFINITION Hoch System Ein/Aus Runter BF-DM-C-DP E12-DE November 2019... -
Seite 5: Normaler Betrieb
7.7 NORMALER BETRIEB 7.7.1 System Ein/Aus Schalten Halten Sie die -Taste gedrückt, um das Display einzuschalten. Halten Sie die -Taste erneut gedrückt, um das Display wieder auszuschalten. 7.7.2 Einstellung der Unterstützungsstufen Drücken Sie bei eingeschaltetem HMI kurz (<0,5s) die Taste oder zum Auswählen der Unter- stützungsstufe (Anzahl der Unterstützungsstufen variiert je nach Controller). -
Seite 6: Anzeige Der Batteriekapazität
Anzeigen der 1. 7.7.6 Bluetooth-Funktion bis zur 4. Stufe. Die Schiebefunktion ist dann Das DP E12.CAN HMI funktioniert mit der aktiviert. APP (BAFANG GO) via BLE; alle Infor- Lassen Sie die Taste los, um die Schie- mationen können auf dem Smartphone... -
Seite 7: Fehlercode-Definition
7.8 FEHLERCODE-DEFINITION Das DP E12.CAN HMI kann bei Vorliegen eines Fehlers entsprechende Codes anzeigen. Beim Vorliegen eines Fehlers erscheint im Display ein Fehler-Code und die Stufe 2 Stufenanzeige blinkt. Stufe 1 ist die Zehnerstelle des Codes und Stufe 2 ist der Stufe 1 Einerwert. - Seite 8 Error Erläuterung Behebung Stromsensor im Controller Ersetzen Sie den Controller oder wenden Sie sich an defekt Ihren Händler. 1. Überprüfen Sie, ob alle Anschlüsse der Batterie richtig mit dem Motor verbunden sind. Temperatursensor in der Batterie defekt 2. Falls das Problem weiterhin besteht, ersetzen Sie die Batterie.
- Seite 9 Error Erläuterung Behebung 1. Überprüfen Sie, ob alle Anschlüsse richtig verbunden sind. 2. Verbinden Sie das Pedelec mit BESST, um zu über- prüfen, ob das Geschwindigkeitssignal vom BESST-Tool erfasst werden kann. Error am Geschwindigkeitssignal des Drehmomentsensors 3. Versuchen Sie das Problem zu beheben, indem Sie das Display ersetzen.
