7 BEDIENUNGSANLEITUNG FÜR
DP C15.CAN
INHALT
7.1 Wichtiger Hinweis
7.2 Einführung Des Displays
7.3 Produktbeschreibung
7.3.1 Technischen Daten
7.3.2 Funktionsübersicht
7.4 Display Anzeige
7.5 Normaler Betrieb
7.5.1 System Ein/Aus Schalten
7.5.2 Einstellung der Unterstützungsstufen
BF-UM-C-DP C15-DE November 2019
2
7.5.3 Scheinwerfer / Hintergrundbeleuchtung
2
7.5.4 Schiebehilfe
3
7.5.5 Auswahlmodus
7.5.6 SERVICE
3
7.6 Einstellungen
3
4
7.6.1 „Display setting" Displayeinstellungen
4
7.6.2 „Information" Informationen
7.7 Fehlercode-Definition
4
4
1
5
5
5
5
6
6
7
10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BAFANG DP C15.CAN BUS
Inhaltszusammenfassung für BAFANG DP C15.CAN BUS
- Seite 1 7 BEDIENUNGSANLEITUNG FÜR DP C15.CAN INHALT 7.1 Wichtiger Hinweis 7.5.3 Scheinwerfer / Hintergrundbeleuchtung 7.2 Einführung Des Displays 7.5.4 Schiebehilfe 7.3 Produktbeschreibung 7.5.5 Auswahlmodus 7.5.6 SERVICE 7.3.1 Technischen Daten 7.6 Einstellungen 7.3.2 Funktionsübersicht 7.4 Display Anzeige 7.6.1 „Display setting“ Displayeinstellungen 7.5 Normaler Betrieb 7.6.2 „Information“...
-
Seite 2: Einführung Des Displays

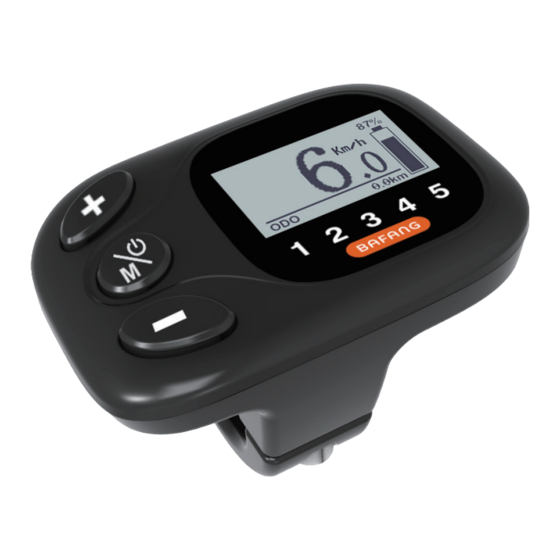

Dampfstrahl-/ Hochdruckreiniger oder Wasserschlauch. Wasser kann in die Elektrik zerstören. 7.2 EINFÜHRUNG DES DISPLAYS • Modell: DP C15.CAN BUS • Die Kennzeichnung des Kabeletiketts ist wie folgt: • Das Gehäuse ist aus PC und Acryl, und die Tasten sind aus Silikon. -
Seite 3: Produktbeschreibung
7.3 PRODUKTBESCHREIBUNG 7.3.2 Funktionsübersicht 7.3.1 Technischen Daten • Batteriekapazitätsanzeige • Betriebstemperatur: -20°C bis 45°C • Anzeige der Leistungsunterstützung • Lagertemperatur: -20°C bis 50°C • Umschaltung zwischen Kilometern und • Wasserdicht: IP65 Meilen • Lager Feuchtigkeit: 30% - 70% RH • Anzeige der Motorausgangsleistung •... -
Seite 4: Displayanzeige
7.4 DISPLAY ANZEIGE Runter Anzeige der Batteriekapazität in Echtzeit. Anzeige der Geschwindigkeit in Echtzeit (km/h oder Meilen/h) Fahrt: Tagesstrecke (TRIP) - Gesamtstrecke (ODO) - Höchstgeschwindigkeit (MAX) – Durchschnittliche Geschwindigkeit (AVG) - Reichweite (RANGE) - Energieverbrauch (CAL (nur mit befestigtem Drehmomentsensor)) - Fahrtdauer (TIME) –... -
Seite 5: Auswahlmodus
Beleuchtung ausschalten: Halten Sie die (nur sofern ein Drehmomentsensor installiert Taste rneut gedrückt, um die Hinter- ist)) - Fahrtdauer (TIME) – Motorausgang- grundbeleuchtung heller einzustellen und sleistung (POWER). die Beleuchtung auszuschalten. Die Helligkeit des Displays können Sie auch über die Displayeinstellung „Brightness“ ändern. -
Seite 6: Einstellungen
7.6 EINSTELLUNGEN 7.6.1 „Display setting“ Halten Sie nach dem Einschalten des Displays Displayeinstellungen die Tasten (gleichzeitig) gedrückt, um das Menü „SETTING“ zu öffnen. Wählen Sie Drücken Sie bei eingeschaltetem System die durch kurzes Drücken (<0,5s) der Taste oder Taste oder (<0,5s) zur Auswahl der die Optionen: Display, Settings, Informa- Option „Display Setting“... -
Seite 7: "Brightness" Displayhelligkeit
„Service“ und drücken Sie (<0,5s) zum Bestätigen. Wählen Sie dann mit oder die Option „No“ oder „Yes“. Drücken Sie nach der Auswahl die Taste 7.6.1.3 „Brightness“ Displayhelligkeit (<0,5s), um die Einstellungen zu speichern und die Displayeinstellungen zu verlassen. Wählen Sie in den Displayeinstellungen mit der Taste oder (<0,5s) die Option... -
Seite 8: "Speed Limit" Höchstgeschwindigkeit
7.6.2.2 „Speed Limit“ Code Erläuterung Höchstgeschwindigkeit Relativer Ladestatus (%) Wählen Sie im Informationsmenü mit den Tasten oder (<0,5s) die Option Tatsächlicher Ladestatus (%) „Speed Limit“ und drücken Sie (<0,5s) Zyklus (Mal) zum Bestätigen. Drücken Sie nach der Anzeige der gewün- Maximale Dauer ohne Aufladung schten Informationen die Taste (<0,5s),... -
Seite 9: "Display Info" Displayinformationen
7.6.2.5 „Display info“ 7.6.2.7 „Error Code“ Fehlermitteilung Displayinformationen Wählen Sie im Informationsmenü mit den Wählen Sie im Informationsmenü mit den Tasten oder (<0,5s) die Option Tasten oder (<0,5s) die Option „Dis- „Torque info“ und drücken Sie (<0,5s) play info“ und drücken Sie (<0,5s) zum zum Bestätigen. - Seite 10 7.7 FEHLERCODE-DEFINITION Das Display kann die Fehler eines Pedelecs anzeigen. Wenn ein Fehler erkannt wird, einer der folgenden Fehlercodes wird ebenfalls angezeigt. Hinweis: Bitte lesen Sie die Beschreibung des Fehlercodes sorgfältig durch. Wenn der Fehlercode angezeigt wird, starten Sie das System zuerst neu. Wenn das Problem nicht behoben wird, wenden Sie sich bitte an Ihren Händler. Fehler Erklärung Problembehandlung...
- Seite 11 Fehler Erklärung Problembehandlung Fehler mit dem Temperatursensor im Bitte wenden Sie sich an Ihren Händler. Inneren des Akkus. 1. Schalten Sie das System aus und lassen Sie Die Schutztemperatur im Inneren das Pedelec abkühlen. des Reglers erreicht den maximalen 2. Wenn das Problem weiterhin auftritt, Schutzwert.
- Seite 12 Fehler Erklärung Problembehandlung 1. Überprüfen Sie allen Anschlussstecker. Bremssignal hat einen Fehler 2. Wenn der Fehler weiterhin auftritt, wenden (Falls Bremssensoren vorhanden) Sie sich bitte an Ihren Händler. Detektionsschaltung für 15V hat Bitte wenden Sie sich an Ihren Händler. einen Fehler Erkennungsschaltung für den Taster Bitte wenden Sie sich an Ihren Händler.
