Seite 1: Inhaltsverzeichnis
7 HÄNDLERSANLEITUNG FÜR DP E160.CAN INHALT 7.1 Wichtiger Hinweis 7.7 Normaler Betrieb 7.2 Einführung Des Displays 7.7.1 System Ein/Aus Schalten 7.3 Produktbeschreibung 7.7.2 Einstellung der Unterstützungsstufen 7.3.1 Technischen Daten 7.7.3 Scheinwerfer- / Rücklicht 7.3.2 Funktionsübersicht 7.7.4 Schiebehilfe 7.4 Display Installieren 7.7.5 Anzeige der Batteriekapazität... -
Seite 2: Wichtiger Hinweis

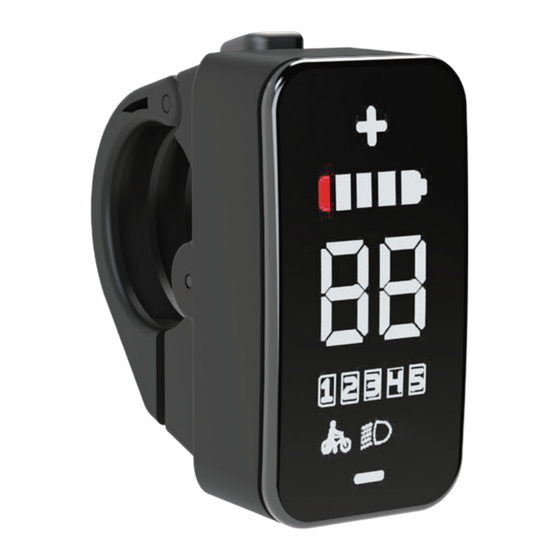

• Reinigen Sie das Pedelec nicht mit einem Dampfstrahl-/ Hochdruckreiniger oder Wasserschlauch. Wasser kann in die Elektrik zerstören. 7.2 EINFÜHRUNG DES DISPLAYS • Modell: DP E160.CAN BUS • Die Kennzeichnung des Kabeletiketts ist wie folgt: • Das Gehäuse besteht aus PC+ABS und Acryl, siehe nachfolgende Abbildung: Notiz: Bitte entfernen Sie das Etikett mit dem QR-Code nicht vom Displaykabel. -
Seite 3: Produktbeschreibung
7.3 PRODUKTBESCHREIBUNG 7.3.2 Funktionsübersicht 7.3.1 Technischen Daten • Anzeige der Batteriekapazität • Betriebstemperatur: -20°C bis 45°C • Anzeige der Unterstützungsstufe • Lagertemperatur: -20°C bis 50°C • Schiebehilfefunktion • Wasserdicht: IP65 • Umgebungslichterfassung: Scheinwerfer • Lager Feuchtigkeit: 30% - 70% RH schaltet sich je nach Umgebungslicht autom- atisch ein oder aus. -
Seite 4: Display Anzeige
7.5 DISPLAY ANZEIGE Batteriekapazitätsanzeige Unterstützungsstufe Anzeige für den Scheinwerfer Schiebehilfe Anzeige für die Geschwindigkeit 7.6 TASTEN-DEFINITION E160 Display hat drei Tasten: System Ein/Aus , Hoch and Runter Hoch System Ein/Aus Runter BF-DM-C-DP E160-DE November 2019... -
Seite 5: Normaler Betrieb
7.7 NORMALER BETRIEB 7.7.1 System Ein/Aus Schalten 7.7.3 Scheinwerfer- / Rücklicht Halten Sie die Taste gedrückt, um das Licht einschalten: Halten Sie die Taste Display einzuschalten. gedrückt; der Scheinwerfer ist eingeschaltet. Halten Sie die Taste erneut gedrückt, um Licht ausschalten: Halten Sie die Taste das Display wieder auszuschalten. -
Seite 6: Anzeige Der Batteriekapazität
7.7.5 Anzeige der Batteriekapazität Die Batteriekapazität wird in 5 Stufen angezeigt. Wenn die Anzeige der niedrigsten Kapazität blinkt, muss die Batterie geladen werden. Nachfolgend werden die Anzeigen der Batteriekapazität näher erläutert: Anzeige definition Beispiel 5 Stäbe 80%-100% 4 Stäbe 60%-80% 3 Stäbe 40%-60% 2 Stäbe... -
Seite 7: Fehlercode-Definition
7.8 FEHLERCODE-DEFINITION Das E160 Display kann die Fehler eines Pedelecs anzeigen. Wenn ein Fehler erkannt wird, flackert einer der folgenden Fehlerkodes gleichfalls. Hinweis: Lesen Sie die Erläuterungen der Fehler-Codes sorgfältig durch. Wenn eine Fehlermeldung auftritt, starten Sie das System neu. Falls das Problem dann weiterhin besteht, wenden Sie sich an Ihren Händler oder eine Fachkraft. - Seite 8 Error Erläuterung Behebung Stromsensor im Controller Ersetzen Sie den Controller oder wenden Sie sich an defekt Ihren Händler. 1. Überprüfen Sie, ob alle Anschlüsse der Batterie richtig mit dem Motor verbunden sind. Temperatursensor in der Batterie defekt 2. Falls das Problem weiterhin besteht, ersetzen Sie die Batterie.
- Seite 9 Error Erläuterung Behebung 1. Überprüfen Sie, ob alle Anschlüsse richtig verbunden sind. 2. Verbinden Sie das Pedelec mit BESST, um zu über- prüfen, ob das Geschwindigkeitssignal vom BESST-Tool erfasst werden kann. Error am Geschwindigkeitssignal des Drehmomentsensors 3. Versuchen Sie das Problem zu beheben, indem Sie das Display ersetzen.
