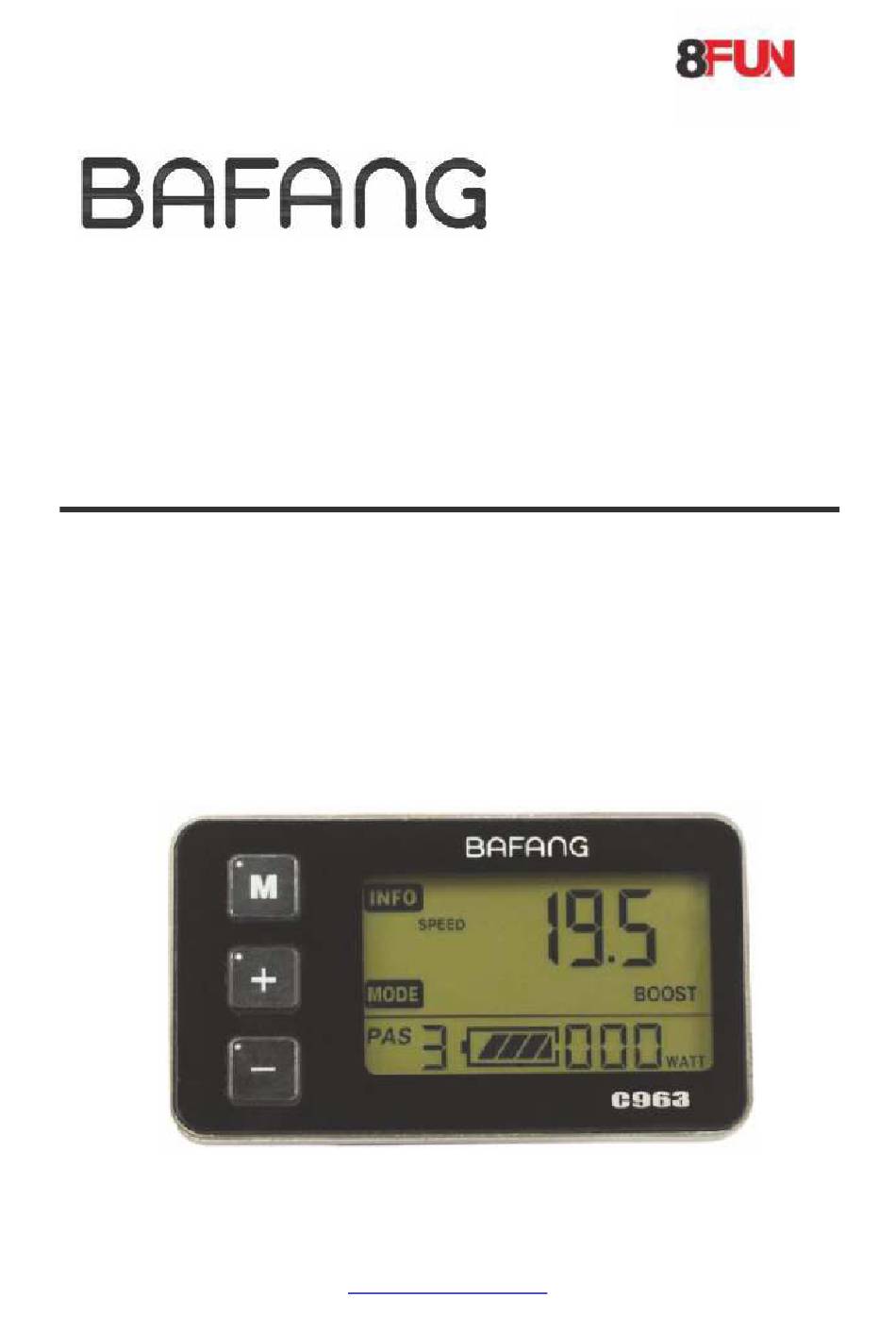

- Seite 1 Manual C963 http://www.rftec.eu...
- Seite 2 Vorwort Sehr geehrter Kunde Bittel lesen Sie die Anleitung sorgfältig durch . Bitte stellen Sie sicher , das beim Anschluß des Displays und dem EB-Buskabel keine Spannung auf der Leitung liegt. Bitte stellen Sie sicher , dass Sie nur Akkus mit 36V Nennspannung verwenden, höhere Spannungen ( über 42V) beschädigen die Elektronik .
- Seite 3 Aussehen und Größe : C963 arbeitet unter Temperatuten von -2 0 to 60 . Foto und Größe (Einheit: mm) http://www.rftec.eu...
- Seite 4 Funktion & Tasten Funktion C963 hat folgende Haupt-Funktionen : Batteriestand Motorwattleistung Geschwindigkeitsanzeige (Speed/MAX/AVG) gefahrene Kilometer (TRIP/ ODO) TRIP time ( gefahrene Zeit) Schiebehilfe Hintergrundsbeleuchtung Fehlercode Unterstützungslevel Einstellungs Setting http://www.rftec.eu...
- Seite 5 Tasten C963 hat drei Tasten : MODE , UP DOWN Achtung Schießen Sie das Display nicht an , wenn Spannung auf der Leitung liegt ,Akkuschalter muß auf ? AUS? stehen Vermeide Beschädigung Schütze das Display vor starkem.Regen Missbrauch der Parameters Settings, kann Fehlfunktionen zur Folge haben Rufen Sie den Service an , falls das Display nicht funktioniert...
- Seite 6 Installation Befestigen Sie das Display am Lenker . Schließen Sie es an das EB-BUS Kabel an .( Pfeile an den Steckern beachten) EIN/AUS zum Einschalten Drücke ca. 2 sec . Das gleiche zum Ausschalten Im ausgeschaltetem Zustand verbraucht das Display keinen Batteriestrom , Verbrauch ist unter<...
- Seite 7 Schiebehilfe Drücke länger , um die Schiebehilfe zu aktivieren :PUS erscheint , Rad bewegt sich mit ca. 6km/h. Dies ist nur eine Schiebehilfe und kann nicht zum F ahren benutzt werden. http://www.rftec.eu...
- Seite 8 Hintergrundsbeleuchtung Drücke länger um die Beleuchtung einzuschalten Erneutes längeres Drücken um auszuschalten Level um die Level zu wechseln Drücke oder ,Grundeinstellung PAS 0-3 , 0= keine Unterstützung , wird auch in Worten wie eco ,tour ,boost angezeigt Zur Änderung auf 5 oder 9 Level , bitte Extra Anleitung auf unserer Webseite lesen http://www.rftec.eu...
- Seite 9 Batteriestandsanzeige 5 Balken erscheinen wenn die Batterie voll ist Rahmen blinkt wenn Batteriestand fast leer ist : Motor Watt Anzeige Die Motor Leistung wird wie folgt angezeigt: Error code Wenn etwas nicht in Ordnung ist, werden Fehlermeldungen im Display angezeigt:Codes auf der letzten Seite Motor funktioniert erst wieder , wenn der Fehler behoben ist.
- Seite 10 Einstellungen Vorbereitung: Stellen Sie sicher das alles Ordnungsgemäß angeschlossen ist, dann erst einschalten. Setting Drücke länger um Display zu starten, danach gleichzeitig, um ins Setting Menü zu gelangen.. Set 1 : TRIP zurück auf Null setzen TC-N bedeutet nein , TC-Y bedeutet ja . Drücke speichern ,und um weiter zur Hintergrundsbeleuchtungs Einstellung zu gelangen Oder drücke länger u m...
- Seite 11 SET 2 Hintergrundsbeleuchtung: BL bedeutet backlight. 3 Wahlmögichkeiten 1/2/3 .voreingestellt = 1. Drücke oder um die Stärke zu ändern.Drücke Um zu speichern und zur Radgrößen Einstellung zu wechseln. Oder drücke länger um Menü zu verlassen SET 3 Radgröße LD bedeutet wheel size.: 16/18/20/22/24/26/28 inch and 700C.
- Seite 12 SET 4 Einstellen der Endgeschwindigkeit LS bedeutet speed limit. Einstellbar 12Km/h bis oder 40Km/h. Drücke um Wert zu ändern ,drücke um zu speichern . Oder drücke länger Menü zu verlassen und zu beenden .voreingestellt 25Km/h. Im Rahmen Der STVO in Deutschland für zulassungsfreie Pedelecs ,darf die 25Km/h Einstellung um max.
- Seite 13 Definition Error code Daumengas Fehler Zu niederige Voltzahl Zu hohe Voltzahl Hall Sensor Fehler Motor Phasen Fehler Controller zu warm Fehler desTemperatur Sensor im Controller Strom Sensor Fehler Motor zu warm Temperatur Sensor im Motor Fehler Speed Sensor Fehler KommuniKations Fehler im BMS Evtl.
