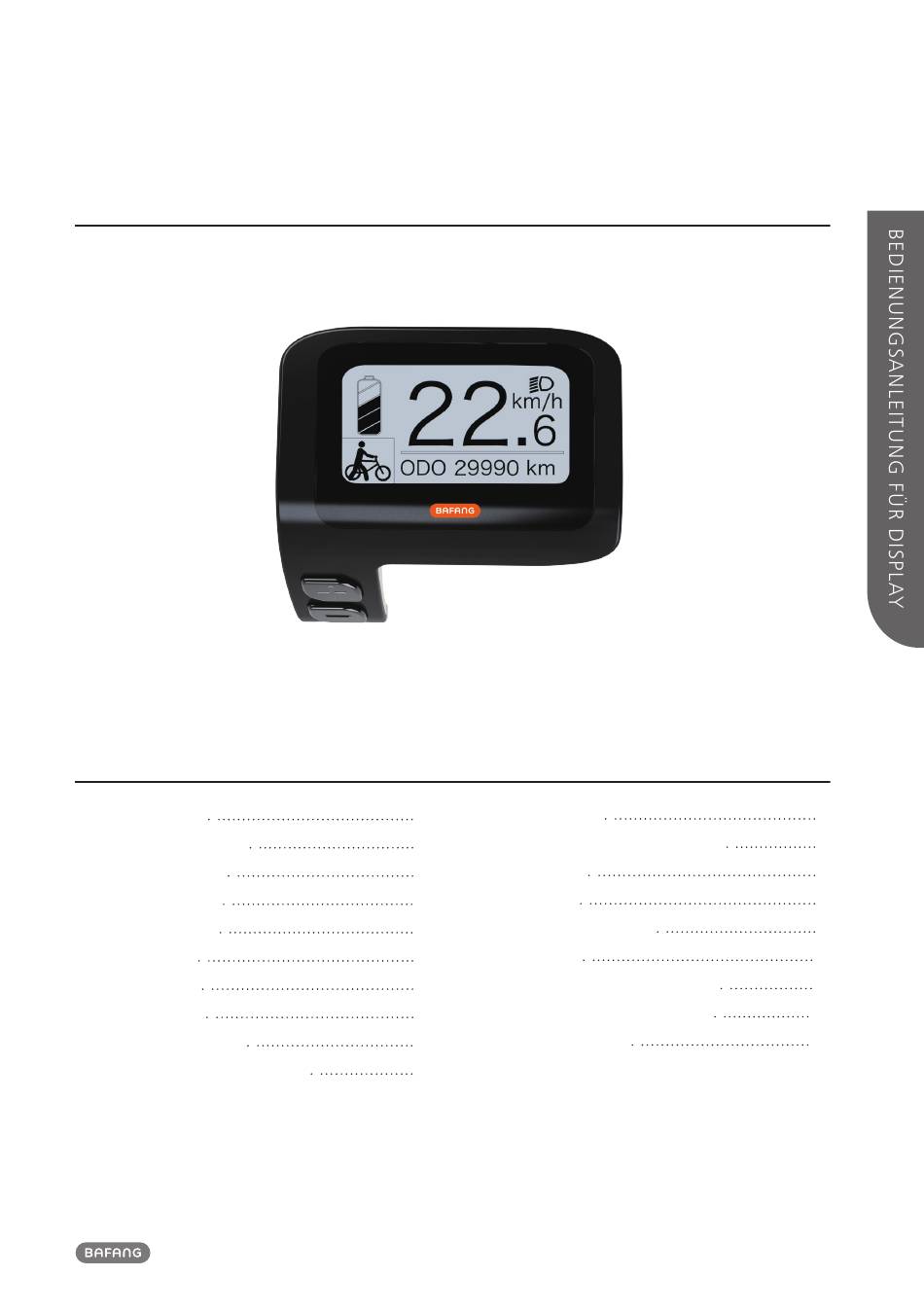

Seite 1: Inhaltsverzeichnis
7 BEDIENUNGSANLEITUNG FÜR DP C11.CAN INHALT 7.1 Wichtiger Hinweis 7.6.3 Auswahlmodus 7.2 Einführung Des Displays 7.6.4 Scheinwerfer / Hintergrundbeleuchtung 7.3 Produktbeschreibung 7.6.5 Schiebehilfe 7.6.6 "SERVICE" 7.3.1 Technischen Daten 7.6.7 Batteriekapazitätsanzeige 7.3.2 Funktionsübersicht 7.7 Einstellungen 7.4 Display Anzeige 7.5 Tasten-Definition 7.7.1 „Display Setting“ Displayeinstellungen 7.6 Normaler Betrieb... -
Seite 2: Wichtiger Hinweis
Dampfstrahl-/ Hochdruckreiniger oder Wasserschlauch. Wasser kann in die Elektrik zerstören. 7.2 EINFÜHRUNG DES DISPLAYS • Modell: DP C11.CAN-BUS • Die Kennzeichnung des Kabeletiketts ist wie folgt: • Das Gehäuse ist aus PC und Acryl, und die Tasten sind aus Silikon. -
Seite 3: Produktbeschreibung
7.3 PRODUKTBESCHREIBUNG 7.3.2 Funktionsübersicht 7.3.1 Technischen Daten • Geschwindigkeitsanzeige (einschließlich • Betriebstemperatur: -20°C bis 45°C Höchstgeschwindigkeit und Durchschnit- • Lagertemperatur: -20°C bis 50°C tlicher Geschwindigkeit, Umschaltung • Wasserdicht: IP65 zwischen Kilometern und Meilen) • Lager Feuchtigkeit: 30% - 70% RH •... -
Seite 4: Display Anzeige
7.4 DISPLAY ANZEIGE Anzeige der Batteriekapazität in Echtzeit. Unterstützungsstufe. Bei eingeschalteter Beleuchtung erscheint im Display das Symbol Einheit für die Geschwindigkeit. Digitale Geschwindigkeitsanzeige. Fahrt: Tagesstrecke (TRIP) – Gesamtstrecke (ODO) – Höchstgeschwindigkeit (MAX) – Durchschnittliche Geschwindigkeit (AVG) – Verbleibende Entfernung (RANGE) – Ener- gieverbrauch (CALORIES) –... -
Seite 5: Normaler Betrieb
7.6 NORMALER BETRIEB 7.6.1 System Ein/Aus Schalten Halten Sie die Taste (>2s) gedrückt, um das System einzuschalten. Halten Sie die Taste erneut (>2s) gedrückt, um das System auszuschalten. Wenn die "automatische Abschaltzeit" auf 5 Minuten eingestellt ist (sie kann mit der Funktion "Auto Off"... -
Seite 6: Scheinwerfer / Hintergrundbeleuchtung
7.6.4 Scheinwerfer / Hintergrundbeleuchtung Halten Sie die Taste (>2s) gedrückt, um das Scheinwerfer- und das Rücklicht einzuschalten. Halten Sie die Taste erneut (>2s) gedrückt, um den Scheinwerfer auszuschalten. Die Helligkeit der Hintergrundbeleuchtung können Sie über die Displayeinstellungen einstellen; siehe Abschnitt "Brightness". -
Seite 7: Service
7.6.6 "SERVICE" Im Display erscheint die Anzeige „Service“, sobald eine bestimmte Kilometerzahl oder Anzahl an Ladezyklen erreicht wurde. Nach 5000 km bzw. 100 Ladezyklen weist das Display auf die „Service“- Funktion hin. Die Anzeige „SERVICE“ wird jedes Mal alle 5000 km angezeigt. Sie können diese Funktion über die Displayeinstellungen konfigurieren. -
Seite 8: Einstellungen
7.7 EINSTELLUNGEN Halten Sie nach dem Einschalten des Displays (gleichzeitig) die Tasten gedrückt, um das Menü „SETTING“ zu öffnen. Wählen Sie durch kurzes Drücken (<0,5s) der Taste oder Optionen „Display Setting“, „Information“ oder „Exit“. Drücken Sie dann kurz (<0,5S) die Taste um Ihre Auswahl zu bestätigen. -
Seite 9: "Unit" Kilometer/Meilen Als Einheit Auswählen
7.7.1.2 „Unit“ Kilometer/Meilen als Einheit auswählen Wählen Sie mit der Taste oder (<0,5S) in den Displayeinstellungen die Option „Unit“ und drücken Sie (<0,5S) zum Bestätigen. Wählen Sie dann mit der Taste oder die Option „Met- ric“ (Kilometer) oder „Imperial“ (Meilen). Bestätigen Sie Ihre Auswahl mit der Taste (<0,5S), um die Einstellungen zu speichern und die Displayeinstellungen zu verlassen. -
Seite 10: "Assist Mode" Unterstützungsstufe Einstellen
7.7.1.5 „Assist Mode“ Unterstützungsstufe einstellen Wählen Sie mit der Taste oder (<0,5S) in den Displayeinstellungen die Option „Max Pass“ und drücken Sie (<0,5S) zum Bestätigen. Wählen Sie dann mit der Taste oder die Option „3/5/9“ (Anzahl der Unterstützungsstufen). Bestätigen Sie Ihre Auswahl mit der Taste (<0,5S), um die Einstellungen zu speichern und die Displayeinstellungen zu verlassen. -
Seite 11: Information" Weitere Informationen
7.7.2 „Information“ Weitere Informationen Halten Sie nach dem Einschalten des Displays (gleichzeitig) die Tasten gedrückt, um das Menü „Setting“ zu öffnen. Wählen Sie mit der Taste oder (<0,5S) die Option „Information“ und drücken Sie die Taste (<0,5S), um die Auswahl zu bestätigen und die Einstellungen für die Option „Information“... -
Seite 12: "Battery Info" Informationen Zur Batterie
7.7.2.3 „Battery Info“ Informationen zur Batterie Wählen Sie mit der Taste oder (<0,5S) die Option „Battery Info“ und drücken Sie (<0,5S) zum Bestätigen. Drücken Sie nun die Taste oder (<0,5S), um die unterschiedlichen Informa- tionen anzuzeigen. Drücken Sie die Taste (<0,5S), um das Menü... -
Seite 13: "Display Info" Displayinformationen
7.7.2.5 „Display Info“ Displayinformationen Wählen Sie mit der Taste oder (<0,5S) die Option „Display Info“ und drücken Sie (<0,5S) zum Bestätigen. Drücken Sie nun die Taste oder (<0,5S), um die Hardware-Version oder Soft- ware-Version anzuzeigen. Drücken Sie die Taste (<0,5S), um das Menü „Information“ zu verlassen und zurückzukehren. 7.7.2.6 „Torque Info“... -
Seite 14: Fehlercode-Definition
7.8 FEHLERCODE-DEFINITION Das Display kann die Fehler eines Pedelecs anzeigen. Wenn ein Fehler erkannt wird, eine der folgenden Fehlercodes wird ebenfalls angezeigt. Hinweis: Bitte lesen Sie die Beschreibung des Fehlercodes sorgfältig durch. Wenn der Fehlercode angezeigt wird, starten Sie das System zuerst neu. Wenn das Problem nicht behoben wird, wenden Sie sich bitte an Ihren Händler. Fehler Erklärung Problembehandlung... - Seite 15 Fehler Erklärung Problembehandlung 1. Schalten Sie das System aus und lassen Sie Die Schutztemperatur im Inneren das Pedelec abkühlen. des Reglers erreicht den maximalen 2. Wenn das Problem weiterhin auftritt, Schutzwert. wenden Sie sich bitte an Ihren Händler. Fehler mit dem Temperatursensor im Bitte wenden Sie sich an Ihren Händler.
- Seite 16 Fehler Erklärung Problembehandlung 1. Überprüfen Sie allen Anschlussstecker. Bremssignal hat einen Fehler 2. Wenn der Fehler weiterhin auftritt, wenden (Falls Bremssensoren vorhanden) Sie sich bitte an Ihren Händler. Detektionsschaltung für 15V hat Bitte wenden Sie sich an Ihren Händler. einen Fehler Erkennungsschaltung für den Taster Bitte wenden Sie sich an Ihren Händler.
