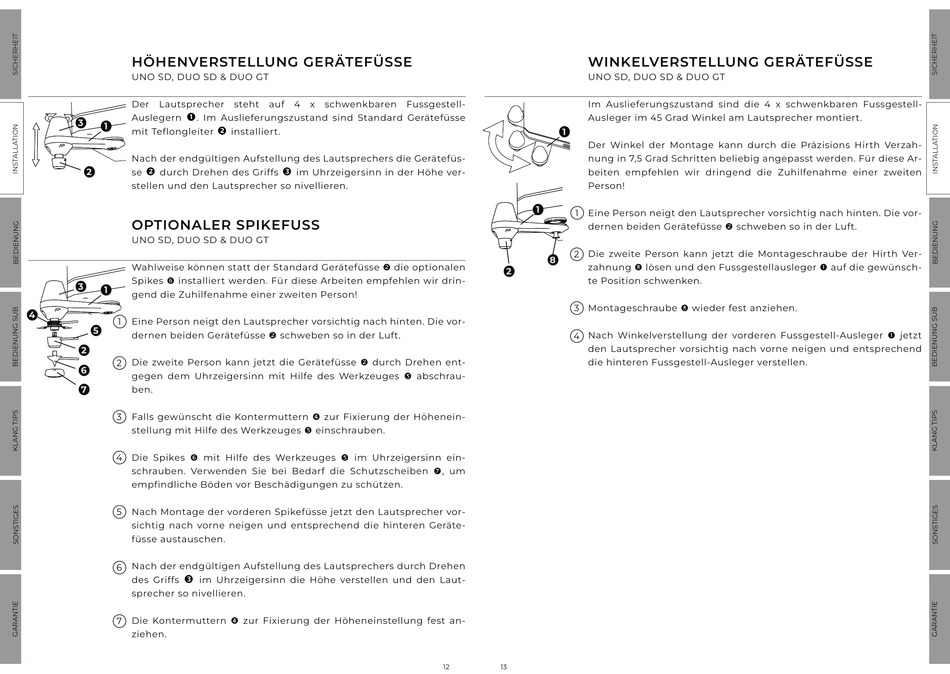

HÖHENVERSTELLUNG GERÄTEFÜSSE
UNO SD, DUO SD & DUO GT
Der
Lautsprecher
Auslegern
�
. Im Auslieferungszustand sind Standard Gerätefüsse
3
1
mit Teflongleiter
Nach der endgültigen Aufstellung des Lautsprechers die Gerätefüs‐
2
1
se
�
durch Drehen des Griffs
stellen und den Lautsprecher so nivellieren.
OPTIONALER SPIKEFUSS
UNO SD, DUO SD & DUO GT
Wahlweise können statt der Standard Gerätefüsse � die optionalen
Spikes � installiert werden. Fu ̈ r diese Arbeiten empfehlen wir drin‐
3
1
gend die Zuhilfenahme einer zweiten Person!
4
1
Eine Person neigt den Lautsprecher vorsichtig nach hinten. Die vor‐
5
dernen beiden Gerätefüsse � schweben so in der Luft.
2
1
Die zweite Person kann jetzt die Gerätefüsse � durch Drehen ent‐
2
1 6
gegen dem Uhrzeigersinn mit Hilfe des Werkzeuges � abschrau‐
1 7
ben.
3
Falls gewünscht die Kontermuttern � zur Fixierung der Höhenein‐
stellung mit Hilfe des Werkzeuges � einschrauben.
4
Die Spikes ❻ mit Hilfe des Werkzeuges � im Uhrzeigersinn ein‐
schrauben. Verwenden Sie bei Bedarf die Schutzscheiben �, um
empfindliche Böden vor Beschädigungen zu schützen.
5
Nach Montage der vorderen Spikefüsse jetzt den Lautsprecher vor‐
sichtig nach vorne neigen und entsprechend die hinteren Geräte‐
füsse austauschen.
Nach der endgültigen Aufstellung des Lautsprechers durch Drehen
6
des Griffs
�
im Uhrzeigersinn die Höhe verstellen und den Laut‐
sprecher so nivellieren.
7
Die Kontermuttern � zur Fixierung der Höheneinstellung fest an‐
ziehen.
steht
auf
4
x
schwenkbaren
�
installiert.
�
im Uhrzeigersinn in der Höhe ver‐
Fussgestell-
1
1
1
2
8
1 2
3
4
12
13
WINKELVERSTELLUNG GERÄTEFÜSSE
UNO SD, DUO SD & DUO GT
Im Auslieferungszustand sind die 4 x schwenkbaren Fussgestell-
Ausleger im 45 Grad Winkel am Lautsprecher montiert.
Der Winkel der Montage kann durch die Präzisions Hirth Verzah‐
nung in 7,5 Grad Schritten beliebig angepasst werden. Fu ̈ r diese Ar‐
beiten empfehlen wir dringend die Zuhilfenahme einer zweiten
Person!
Eine Person neigt den Lautsprecher vorsichtig nach hinten. Die vor‐
dernen beiden Gerätefüsse � schweben so in der Luft.
Die zweite Person kann jetzt die Montageschraube der Hirth Ver‐
zahnung � lösen und den Fussgestellausleger � auf die gewünsch‐
te Position schwenken.
Montageschraube � wieder fest anziehen.
Nach Winkelverstellung der vorderen Fussgestell-Ausleger � jetzt
den Lautsprecher vorsichtig nach vorne neigen und entsprechend
die hinteren Fussgestell-Ausleger verstellen.
