Inhaltszusammenfassung für avantgarde acoustic TRIO G3

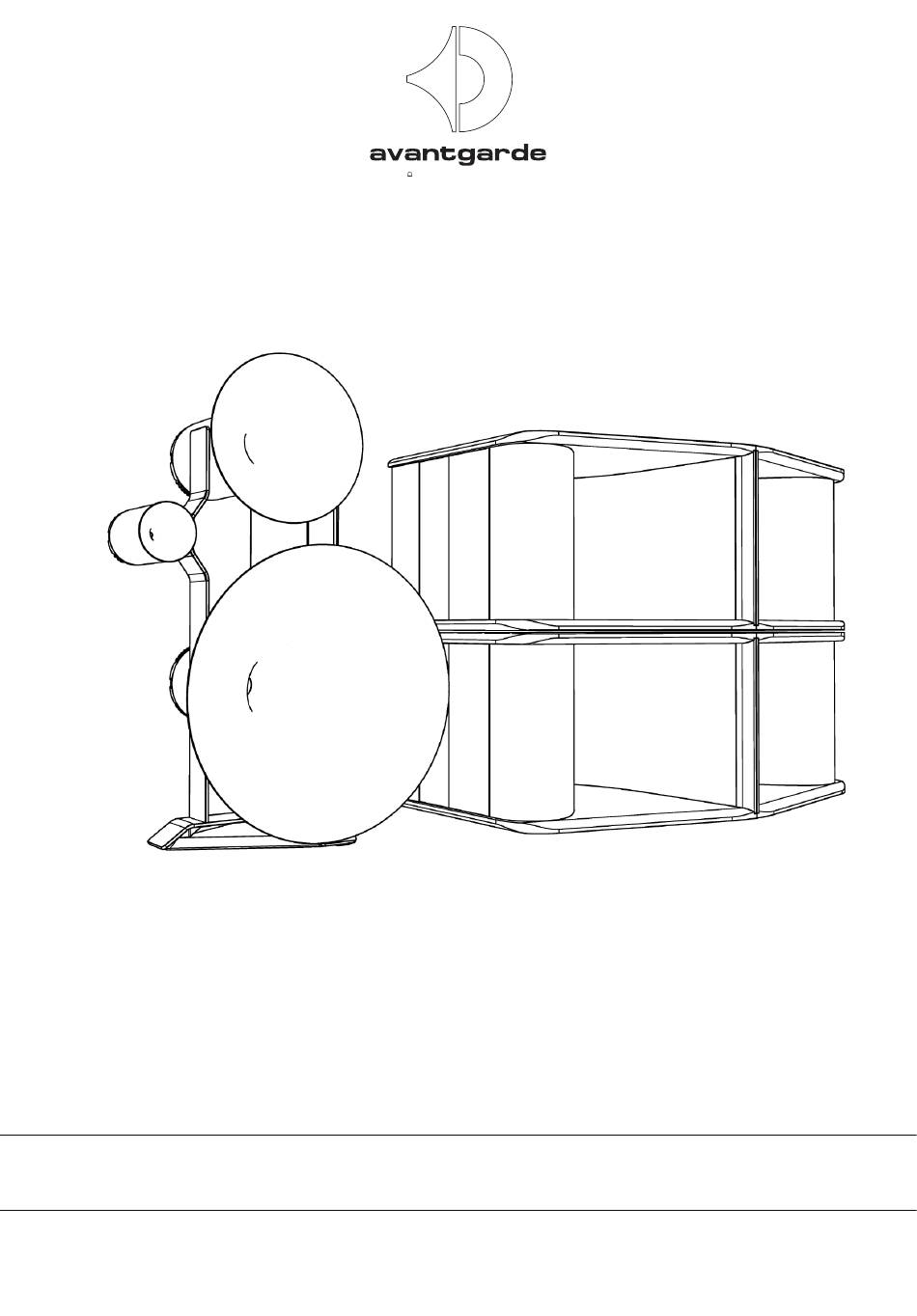

- Seite 1 Bedienungsanleitung TRIO G3 & SPACEHORN Version 1.8...
- Seite 2 Listen & Love...
- Seite 3 INSTALLATIONSHINWEISE NETZSPANNUNG AUFSTELLUNG LIEFERUMFANG AUSPACKEN EINSTELLBARE GERÄTEFÜSSE RAUMAUFSTELLUNGSOPTIONEN SPACEHORN BEDIENUNG TRIO G3 SICHERHEITSHINWEISE VORBEREITUNGEN VOR DEM ANSCHLUSS PASSIVE VER. – ANSCHLUSS STD. VERKABELUNG PASSIVE VER. – ANSCHLUSS TRI WIRING ITRON – ANSCHLUSS XLR ITRON – POWER MODES EINSTELLUNG ITRON – KLANG EINSTELLUNG ITRON –...
- Seite 4 SICHERHEIT SICHERHEIT INSTALLATIONSHINWEISE VORSICHT Lautsprecher niemals am Horn tragen. Um Feuer und die Gefahr eines elektrischen Schlages zu vermeiden, du ̈ rfen die Geräte weder Regen noch Feuchtigkeit ausgesetzt wer- den. Lautsprecher eine ebene Unterlage stellen, deren Betriebsbedingungen: Tragfähigkeit Gewicht Lautsprecher ausreichend Rechnung trägt.
- Seite 5 Stromkabel (3m)* druckempfindliche Böden vor Beschädigungen zu schützen. Netzkabel (3m)* Lautsprecherkabel* zwischen Trio G3 und SpaceHorn Nr. 1 & 2 (nur Trio Itron Version) Lautsprecherkabel* zur Verbindung SpaceHorn Nr. 1 & 2 mit Nr. 3 & 4 Lautsprecherkabel* zur Verbindung SpaceHorn Nr. 3 & 4 mit Nr. 5 & 6...
- Seite 6 AUSPACKEN AUSPACKEN TRIO G3 SPACEHORN Beim Auspacken und Aufstellen das hohe Gewicht der Lautsprecher Schrauben Sie die obere Abdeckung der Holzkiste ab und entfernen beachten! Fu ̈ r diese Arbeiten empfehlen dringend Sie sie. Beachten Sie, dass die Schrauben unter dem roten Zuhilfenahme von mindestens drei weiteren Personen! "Vorsicht"–Klebeband verborgen sein können.
- Seite 7 EINSTELLBARE GERÄTEFÜSSE EINSTELLBARE GERÄTEFÜSSE TRIO G3 SPACEHORN Die Trio G3 steht auf 3 x Spike–Absorber-Elementen � mit integrier- Das SpaceHorn wird mit 4 x einstellbaren Gleitfüßen geliefert, die ten Synthetik-Filz Pads � , zum Schutz der Unterseite des Fußrah- auf der Bodenplatte des Lautsprecherkörpers montiert sind und mens während der Lautsprecheraufstellung und Ausrichtung.
- Seite 8 RAUM AUFSTELLUNGS OPTIONEN SPACEHORN Das Trio-System ist in einer Vielzahl von Subwoofer-Konfigurationen und Kombinationen erhältlich: 2 x SpaceHorn SingleDrive oder TwinDrive 4 x SpaceHorn SingleDrive oder TwinDrive 6 x SpaceHorn SingleDrive oder TwinDrive Die Positionierung der Subwoofer hängt meist von der Geometrie, dem vorhandenen Mobiliar und den innenarchitektonischen Kriteri- en des Raumes ab.
- Seite 9 Schließen Sie die elektr. +/– Pole der Lautsprecherkabel nicht kurz. Verwenden Sie hochwertige Kabel mit soliden Lautsprecherkontak- ten (Kabelschuhe, Bananenstecker usw.). VORBEREITUNGEN VOR DEM ANSCHLUSS ABDECKUNG ANSCHLUSSBEREICH TRIO G3 Schrauben Sie die Abdeckung des Anschlussbereichs � ab und ent- fernen Sie sie.
- Seite 10 ANSCHLUSS – TRIO G3 PASSIVE VERSION ANSCHLUSS – TRIO G3 PASSIVE VERSION SINGLE–WIRING TRI–WIRING Hoch– � , Mittel– � und Tieftöner � haben separate Lautsprecher- Um das System im TRI–Wiring oder TRI–Amping Modus zu betrei- anschlüsse. In der Standardkonfiguration sind diese Anschlüsse mit ben, müssen die 2 x OFC 3–fach Brücken &...
- Seite 11 POWER MODE EINSTELLUNGEN Der Netzschalter � hat eine "O" OFF–Position und eine "1" ON–Posi- tion. Schalten Sie ihn zum Betrieb in die ON-Position. Der TRIO G3 verfügt über einen beleuchteten Sensorschalter � SPEAKER TYPE TRIO G3 der Vorderseite, um den Lautsprecher einzuschalten.
- Seite 12 BEDIENUNG – TRIO G3 ITRON VERSION BEDIENUNG – TRIO G3 ITRON VERSION KLANG EINSTELLUNGEN PEGEL EINSTELLUNGEN Die 3 x TOTAL GAIN-Schalter � ermöglichen die Anpassung der + 1.5 Lautstärke des Lautsprechers an die Stärke des Line-Pegel-Signals vom angeschlossenen Vorverstärker. Um klangverschlechternde –...
- Seite 13 Signal, aus dem � Die Überbrückungskabel haben hohle Bananenstecker, die auf der BALANCED SIGNAL OUTPUT des ITRON-Moduls der TRIO G3, an der Rückseite offen sind. Auf diese Weise ist es möglich, mehrere Laut- Buchse �.
- Seite 14 BEDIENUNG – SPACEHORN BEDIENUNG – SPACEHORN INPUT SELECT SCHALTER POWER MODE EINSTELLUNGEN MUTE MUTE SPKR SPKR INPUT SELECT INPUT SELECT POWER POWER PUSH PUSH FOR HOME OR OFFICE USE FOR HOME OR OFFICE USE GROUND TRIGGER INTERNAL CONNECT PORT BALANCED SIGNAL GROUND TRIGGER INTERNAL CONNECT PORT...
- Seite 15 BEDIENUNG – SPACEHORN BEDIENUNG – SPACEHORN DSP LAUTSTÄRKE EINSTELLUNG DSP SOFTWARE INSTALLATION Zusätzliche Einstellungen können mit der Avantgarde Control Soft- ware programmiert werden. CLIP Die entsprechende Software, für Windows und MacOS, kann von der SERVICE USE ONLY Webseite www.avantgarde-acoustic.de heruntergeladen werden. LAN VERBINDUNG MIT PC Jeder SPACEHORN–Verstärker verfügt über 2 x LAN–Buchsen �...
- Seite 16 BEDIENUNG – SPACEHORN BEDIENUNG – SPACEHORN DSP USER INTERFACE DSP EINSTELLUNGEN Mit dem BASS GAIN–Schieberegler � wird die Gesamtlautstärke 30Hz 40Hz 60Hz 80Hz 110Hz 160Hz 220Hz 320Hz des Subwoofers eingestellt. Der BASS BOOST–Schieberegler � verstärkt die Tieftonwiedergabe unter 45 Hz. Damit lässt sich die Basswiedergabe von "linear" bis "fett"...
- Seite 17 KLANG TIPPS KLANG TIPPS RAUM AUFSTELLUNG EINWINKELN DER SYSTEME Wir empfehlen, beide Lautsprecher so aufzustellen, dass der Hoch- Durch Ein– oder Auswinkeln der Lautsprecher kann die Klangbalan- töner nach innen zeigt. Diese Aufstellung projiziert den für die ce und der Fokus beeinflusst werden. Feinauflösung und Abbildungspräzision maßgeblichen Hochton- bereich mit maximaler Stabilität in die Raummitte bzw.
- Seite 18 KLANG TIPPS SONSTIGES NEIGUNG DER SYSTEME 12V DC FERNEINSCHALTUNG Je nach Hörabstand und Sitzhöhe kann es wichtig sein, die Laut- Die 12V DC TRIGGER Buchsen der ITRON & SPACEHORN Elektronik sprechersysteme nach vorne oder nach hinten zu neigen. verfügen über eine "IN"–Buchse �...
- Seite 19 REINIGUNG GARANTIE REINIGUNG VON HOCHGLANZ OBERFLÄCHEN REGISTRIERUNG DER LAUTSPRECHER Wir empfehlen, hochglänzende, farbbeschichtete Oberflächen (z.B. Registrieren Sie Ihren Lautsprecher und erhalten als Erstbesitzer Hörner) regelmäßig mit einem trockenen, weichen Tuch (Staub- eine Verlängerung Ihrer Werksgarantien um jeweils 1 Jahr. tuch) oder beispielsweise einem weichen Kosmetik-Pinsel zu reini- gen.
- Seite 20 Ihren Fachhändler. Sollte es sich nach Ermessen von ihnen abgeschlossenen Kaufvertrag ein. Avantgarde Acoustic als notwendig erweisen, das Gerät an uns ein- zuschicken, so sorgen Sie bitte dafür, dass: 7. Registrieren Sie Ihren Lautsprecher auf unsere Webseite und er- halten als Erstbesitzer eine Verlängerung Ihrer Werksgarantien um...
- Seite 21 NOTIZEN NOTIZEN...
- Seite 22 NOTIZEN NOTIZEN...
- Seite 23 Avantgarde Acoustic GmbH Nibelungenstrasse 349 D–64686 Lautertal Germany Tel: +49.6254.306 100 email: info@avantgarde-acoustic.de www.avantgarde-acoustic.de TRIO & SPACEHORN BEDIENUNGSANLEITUNG Version 1.8, August 2023...
