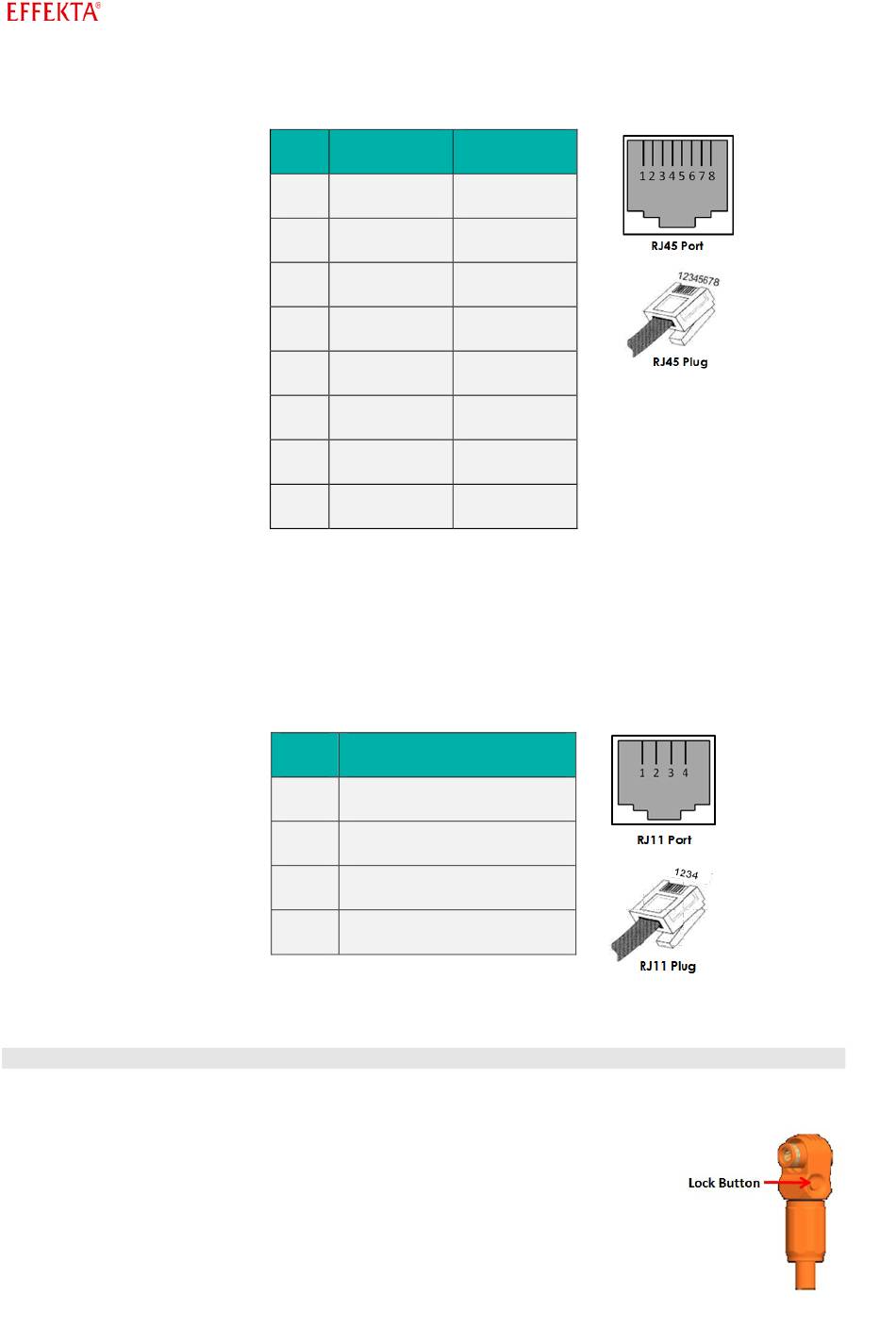

Effekta Pylontech UP2500 Bedienungsanleitung Seite 11

Pin-Belegung RJ45-Anschluss
Bei der Verwendung von RS485 ist es erforderlich, die undefinierten PINs leer zu halten. Andernfalls kann es
zu einem Fehler in der Batteriekommunikationsfunktion kommen.
Pin-Belegung RJ11-Anschluss
Stromanschlüsse +/-
Stromkabelklemmen: Es gibt zwei Klemmenpaare mit der gleichen Funktion, eine wird an das Gerät
angeschlossen, die andere wird zur Kapazitätserweiterung mit einem anderen
Batteriemodul parallelgeschaltet. Für jedes einzelne Modul kann jede Klemme die Lade-
und Entladefunktion übernehmen.
Sie müssen diese Verriegelungstaste beim Ziehen des Netzsteckers gedrückt halten.
Nr. RS485 Pin
1 --
2 --
3 --
4 --
5 --
6 --
7 RS485A
8 RS485B
Nr. RS232 Pin
1 GND
2 RXD
3 TXD
4 GND
11
CAN Pin
GND
CAN H
CAN L
UP2500 | Manual
