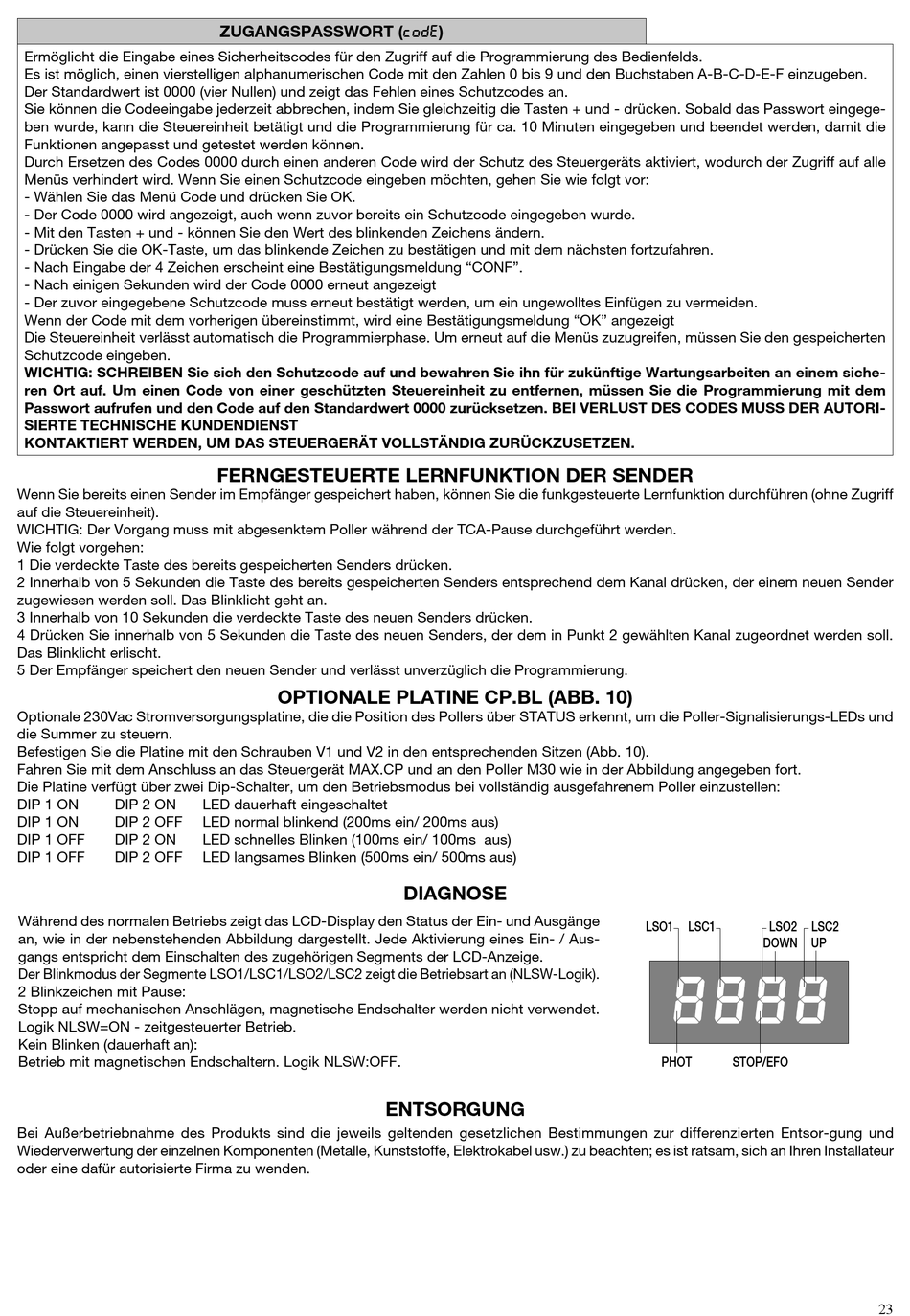

Ermöglicht die Eingabe eines Sicherheitscodes für den Zugriff auf die Programmierung des Bedienfelds.

Es ist möglich, einen vierstelligen alphanumerischen Code mit den Zahlen 0 bis 9 und den Buchstaben A-B-C-D-E-F einzugeben.

Der Standardwert ist 0000 (vier Nullen) und zeigt das Fehlen eines Schutzcodes an.

Sie können die Codeeingabe jederzeit abbrechen, indem Sie gleichzeitig die Tasten + und - drücken. Sobald das Passwort eingege-

ben wurde, kann die Steuereinheit betätigt und die Programmierung für ca. 10 Minuten eingegeben und beendet werden, damit die

Funktionen angepasst und getestet werden können.

Durch Ersetzen des Codes 0000 durch einen anderen Code wird der Schutz des Steuergeräts aktiviert, wodurch der Zugriff auf alle

Menüs verhindert wird. Wenn Sie einen Schutzcode eingeben möchten, gehen Sie wie folgt vor:

- Wählen Sie das Menü Code und drücken Sie OK.

- Der Code 0000 wird angezeigt, auch wenn zuvor bereits ein Schutzcode eingegeben wurde.

- Mit den Tasten + und - können Sie den Wert des blinkenden Zeichens ändern.

- Drücken Sie die OK-Taste, um das blinkende Zeichen zu bestätigen und mit dem nächsten fortzufahren.

- Nach Eingabe der 4 Zeichen erscheint eine Bestätigungsmeldung "CONF".

- Nach einigen Sekunden wird der Code 0000 erneut angezeigt

- Der zuvor eingegebene Schutzcode muss erneut bestätigt werden, um ein ungewolltes Einfügen zu vermeiden.

Wenn der Code mit dem vorherigen übereinstimmt, wird eine Bestätigungsmeldung "OK" angezeigt

Die Steuereinheit verlässt automatisch die Programmierphase. Um erneut auf die Menüs zuzugreifen, müssen Sie den gespeicherten

Schutzcode eingeben.

WICHTIG: SCHREIBEN Sie sich den Schutzcode auf und bewahren Sie ihn für zukünftige Wartungsarbeiten an einem siche-

ren Ort auf. Um einen Code von einer geschützten Steuereinheit zu entfernen, müssen Sie die Programmierung mit dem

Passwort aufrufen und den Code auf den Standardwert 0000 zurücksetzen. BEI VERLUST DES CODES MUSS DER AUTORI-

SIERTE TECHNISCHE KUNDENDIENST

KONTAKTIERT WERDEN, UM DAS STEUERGERÄT VOLLSTÄNDIG ZURÜCKZUSETZEN.

Wenn Sie bereits einen Sender im Empfänger gespeichert haben, können Sie die funkgesteuerte Lernfunktion durchführen (ohne Zugriff

auf die Steuereinheit).

WICHTIG: Der Vorgang muss mit abgesenktem Poller während der TCA-Pause durchgeführt werden.

Wie folgt vorgehen:

1 Die verdeckte Taste des bereits gespeicherten Senders drücken.

2 Innerhalb von 5 Sekunden die Taste des bereits gespeicherten Senders entsprechend dem Kanal drücken, der einem neuen Sender

zugewiesen werden soll. Das Blinklicht geht an.

3 Innerhalb von 10 Sekunden die verdeckte Taste des neuen Senders drücken.

4 Drücken Sie innerhalb von 5 Sekunden die Taste des neuen Senders, der dem in Punkt 2 gewählten Kanal zugeordnet werden soll.

Das Blinklicht erlischt.

5 Der Empfänger speichert den neuen Sender und verlässt unverzüglich die Programmierung.

Optionale 230Vac Stromversorgungsplatine, die die Position des Pollers über STATUS erkennt, um die Poller-Signalisierungs-LEDs und

die Summer zu steuern.

Befestigen Sie die Platine mit den Schrauben V1 und V2 in den entsprechenden Sitzen (Abb. 10).

Fahren Sie mit dem Anschluss an das Steuergerät MAX.CP und an den Poller M30 wie in der Abbildung angegeben fort.

Die Platine verfügt über zwei Dip-Schalter, um den Betriebsmodus bei vollständig ausgefahrenem Poller einzustellen:

DIP 1 ON

DIP 2 ON

DIP 1 ON

DIP 2 OFF

DIP 1 OFF

DIP 2 ON

DIP 1 OFF

DIP 2 OFF

Während des normalen Betriebs zeigt das LCD-Display den Status der Ein- und Ausgänge

an, wie in der nebenstehenden Abbildung dargestellt. Jede Aktivierung eines Ein- / Aus-

gangs entspricht dem Einschalten des zugehörigen Segments der LCD-Anzeige.

Der Blinkmodus der Segmente LSO1/LSC1/LSO2/LSC2 zeigt die Betriebsart an (NLSW-Logik).

2 Blinkzeichen mit Pause:

Stopp auf mechanischen Anschlägen, magnetische Endschalter werden nicht verwendet.

Logik NLSW=ON - zeitgesteuerter Betrieb.

Kein Blinken (dauerhaft an):

Betrieb mit magnetischen Endschaltern. Logik NLSW:OFF.

Bei Außerbetriebnahme des Produkts sind die jeweils geltenden gesetzlichen Bestimmungen zur differenzierten Entsor-gung und

Wiederverwertung der einzelnen Komponenten (Metalle, Kunststoffe, Elektrokabel usw.) zu beachten; es ist ratsam, sich an Ihren Installateur

oder eine dafür autorisierte Firma zu wenden.

ZUGANGSPASSWORT (CODE)
