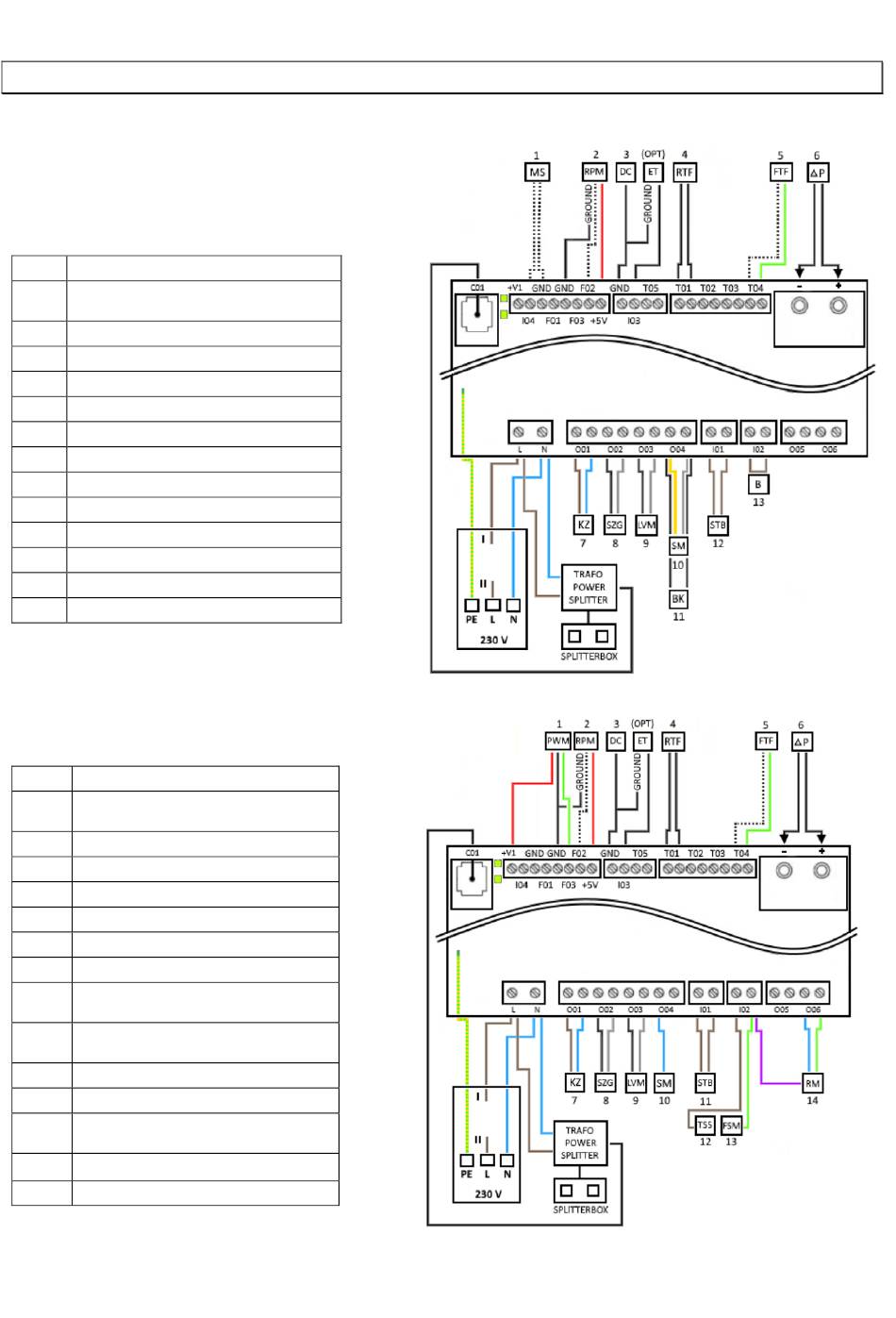

8 Elektrischer Anschlussplan

Hinweis: Reparaturen an Ihrem Pelletofen dürfen nur von autorisierten Austroflamm-Technikern
durchgeführt werden.
8.1 Für Modelle mit ON/OFF-
Schneckenmotor
1.
Magnetschalter (Tankdeckel)
RPM / HAL-IC
2.
Erdung - Saugzuggebläse
Erdung – DC Steuerungsseite
3.
4.
Raumtemperaturfühler
5.
Feuerraumtemperaturfühler
6.
Differenzdruckmessung P1, P2
7.
Keramikzündung
8.
Saugzuggebläse
9.
Bei diesem Model nicht vorhanden
10.
ON/OFF-Schneckenmotor
11.
Blindkondensator
12.
Sicherheitstemperaturbegrenzer
Brücke „I02"
13.
(OPT)
Externer Thermostat
8.2 Für Modelle mit permanent dre-
hendem Schneckenmotor
1.
Phasenkonverter
RPM / HAL-IC
2.
Erdung - Saugzuggebläse
3.
Erdung - DC Steuerungsseite
4.
Raumtemperaturfühler
5.
Feuerraumtemperaturfühler
6.
Differenzdruckmessung P1, P2
7.
Keramikzündung
8.
Saugzuggebläse
Bei diesem Model nicht
9.
vorhanden
Stromsignal – permanent
10.
drehender Schneckenmotor
11.
Sicherheitstemperaturbegrenzer
12.
Tankdeckel / Sicherheitsschalter
Rostmotor, Stromfreigabe für
13.
Schneckenmotor
14. Rostmotor
(OPT)
Externer Thermostat
