⓮
⓰
–MID
⓯
⓭
EARTH
⓰
–HIGH
❶
12
GND
SPKR INPUT
LINE INPUT
SIG
GND
SIG
MUTE
XLR
SPKR
30 Hz
40 Hz
20 Hz
6
5
7
4
8
3
9
2
10
1
11
MID
LOW
HIGH
4
5
6
3
7
2
8
1
9
0
10
LED
EARTH 12V DC
CAUTION!
Do not open.
Risk of
electrical shock!
PA107
SERIAL NO.
330 WATTS
100V (3,15 A slow)
115V (3,15 A slow)
230V (2,0 A slow)

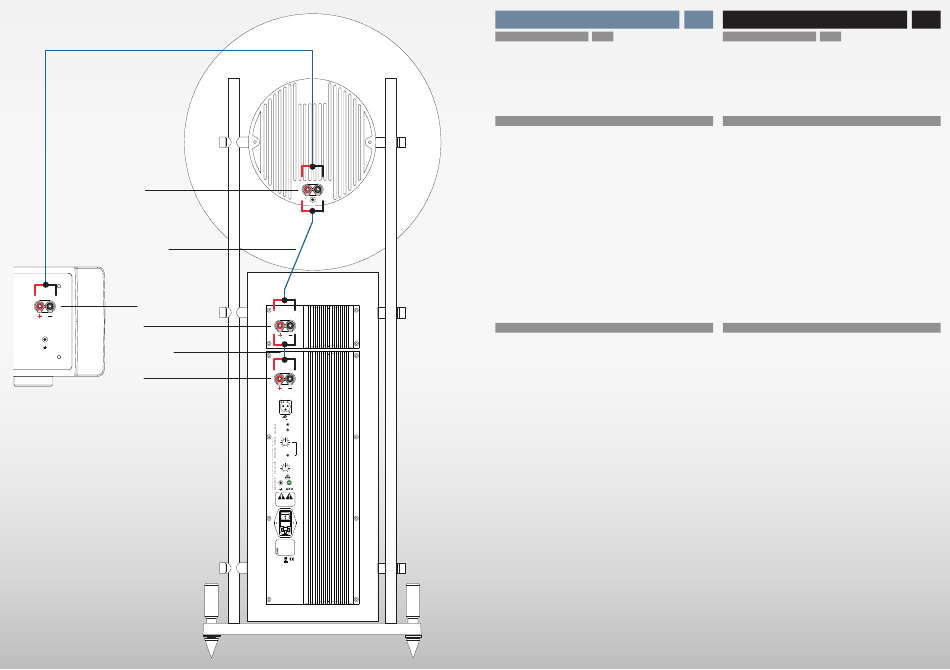

SYSTEM INSTALLATION
STANDARD VERKABELUNG DUO GROSSO
GILT NICHT FÜR UNO, DUO UND DUO OMEGA!
① Den Mittelton–Eingang ⓮ und den Hochton–Eingang ⓭
mit der Kabelbrücke ⓰–MID verbinden. Die Kabelbrücke
befindet sich in der Zubehörbox.
② Den Hochton–Eingang ⓭ und den Subwoofer–Eingang
❶ mit der Kabelbrücke ⓰–HIGH verbinden. Die Kabelbrü-
cke befindet sich in der Zubehörbox.
③ Den Lautsprecher–Ausgang ⓯ des Vollverstärkers bzw.
der Endstufe mit dem Mittelton–Eingang ⓮ des Lautspre-
chersystems verbinden.
④ Erst jetzt den Subwoofer mit dem beigepackten Netzka-
bel an das Stromnetz anschließen und einschalten.
BI–WIRING VERKABELUNG DUO GROSSO
GILT NICHT FÜR UNO, DUO UND DUO OMEGA!
① Den Hochton–Eingang ⓭ und den Subwoofer–Eingang
❶ mit der Kabelbrücke ⓰–HIGH verbinden. Die Kabelbrü-
cke befindet sich in der Zubehörbox.
② Den Lautsprecher–Ausgang ⓯ des Vollverstärkers bzw.
der Endstufe mit dem Mittelton–Eingang ⓮ des Lautspre-
chersystems verbinden.
③ Den Lautsprecher–Ausgang ⓯ des Vollverstärkers bzw.
der Endstufe mit dem Hochton–Eingang ⓭ des Lautspre-
chersystems verbinden. Die Kabelbrücke ⓰–MID zwischen
dem Mittelton–Eingang ⓮ und den Hochton–Eingang ⓭
entfällt oder muss entfernt werden.
④ Erst jetzt den Subwoofer mit dem beigepackten Netzka-
bel an das Stromnetz anschließen und einschalten.
SYSTEM INSTALLATION
STANDARD CONNECTION DUO GROSSO
NOT APPLICABLE FOR UNO, DUO AND DUO OMEGA!
① Connect the Midrange–Input ⓮ and the Tweeter–Input
⓭ with the jumper cable ⓰–MID. The jumper cable is in-
cluded in the accessory box.
② Connect the Tweeter–Input ⓭ and the Subwoofer–
Input ❶ with the jumper cable ⓰–HIGH. The jumper cable
is included in the accessory box.
③ Connect the Speaker–Output ⓯ of your power (or inte-
grated) amplifier with the Midrange–Input ⓮ of the speaker
system.
④ Only now, connect the AC power cords of the compo-
nents to a household AC outlet and turn on the subwoofer.
BI–WIRING CONNECTION DUO GROSSO
NOT APPLICABLE FOR UNO, DUO AND DUO OMEGA!
① Connect the Tweeter–Input ⓭ and the Subwoofer–
Input ❶ with the Jumper Cable ⓰–HIGH. The jumper cable
is included in the accessory box.
② Connect the Speaker–Output ⓯ of your power (or inte-
grated) amplifier with the Midrange–Input ⓮ of the speaker
system.
③ Connect the Speaker–Output ⓯ of your power (or inte-
grated) amplifier with the Tweeter–Input ⓭ of the speaker
system. In this Bi–wiring configuration, there is no connec-
tion using the jumper cable ⓰–MID between the Midrange–
Input ⓮ and the Tweeter–Input ⓭.
④ Only now, connect the AC power cords of the compo-
nents to a household AC outlet and turn on the subwoofer.
13
