Bedienungs- und Installationsanleitung
WAREMA Mobile System
WMS Splitter
Für künftige Verwendung aufbewahren!
Gültig ab 01. Oktober 2019
Allgemeines
2
1
5

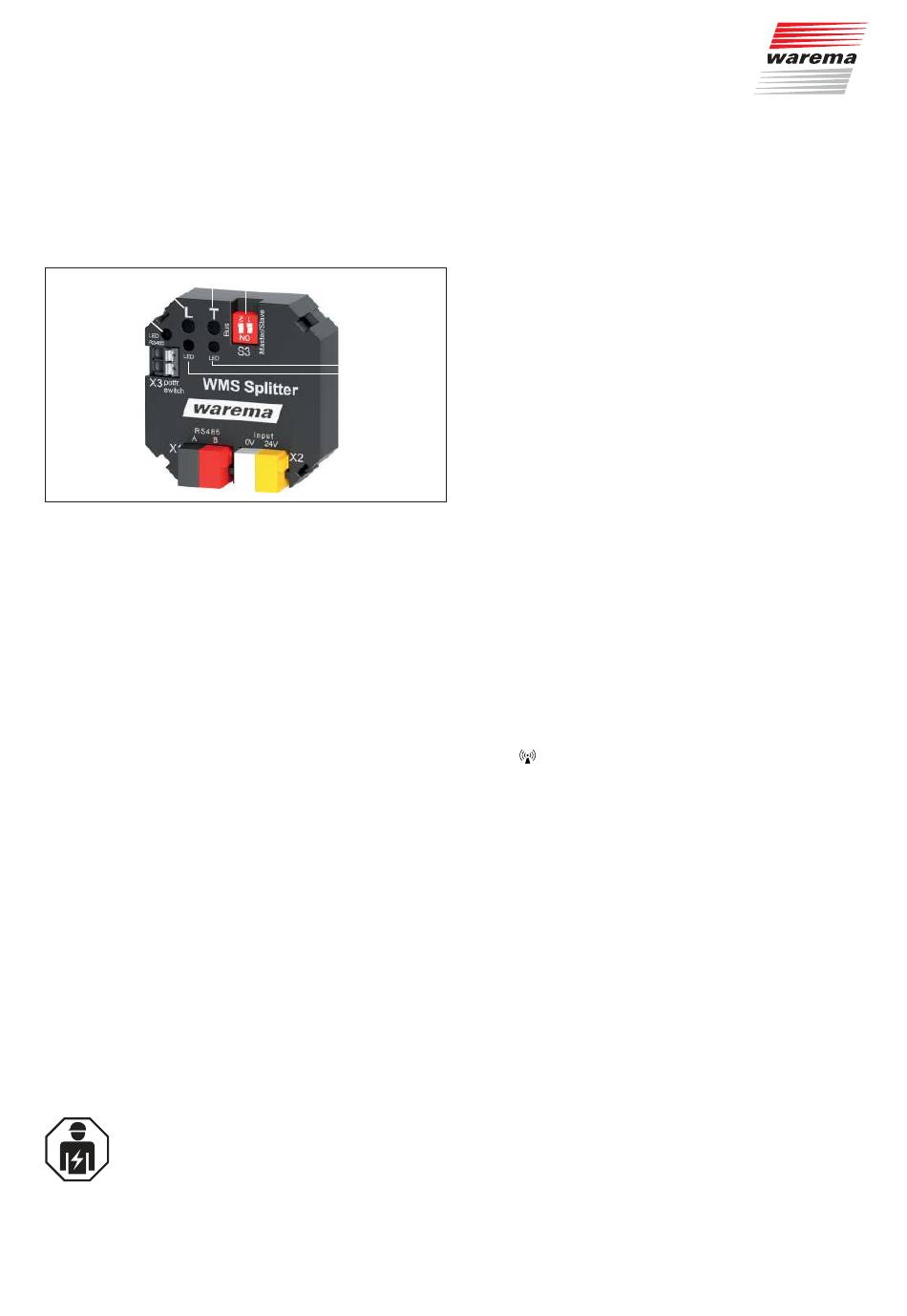

Abb. 1 WMS Splitter
1 Lerntaste
2 Testtaste
3 Status LED 1 (rot)
4 Status LED 2 (grün)
5 Status LED RS485
6 Kodierschalter auf S3
Der WMS Splitter ist ein UP-Gerät, das die Verteilung von
Wetterdaten aus einer oder mehreren zentralen Wettersta-
tionen in mehrere WMS Netze ermöglicht. Der erste WMS
Splitter ist an die Wetterstation angeschlossen und ver-
waltet die Wetterstation als "master". Weitere WMS Splitter
dienen als "slave" und leiten die empfangenen Wetterdaten
weiter. So können beispielsweise in einem Gebäude mit
mehreren Wohneinheiten Wetterdaten von der Wetterstati-
on über mehrere WMS Splitter übertragen werden.
Bestimmungsgemäße Verwendung
Der WMS Splitter wurde zur Weiterleitung von Wetterdaten
und damit zur Steuerung von WAREMA Mobile System
(WMS) Empfängern entwickelt. Das Gerät ist zur Montage
in Innenräumen vorgesehen. Bei Einsatz außerhalb des in
dieser Anleitung aufgeführten Verwendungszweckes ist die
Genehmigung des Herstellers einzuholen.
Sicherheitshinweise
Diese Anleitung wendet sich an Personen, welche den
WMS Splitter inklusive aller notwendigen Teile montie-
ren, verdrahten oder anschließen. Wenn Sie zusätzliche
Informationen benötigen, setzen Sie sich bitte mit Ihrem
Fachhändler in Verbindung.
W
ARRNRN
Die elektrische Installation muss nach
VDE 0100 bzw. den gesetzlichen Vorschrif-
ten und Rormen des jeweiligen Landes
durch eine zugelassene Elektrofachkraft
erfolgen. Diese hat die beigefügten Mon-
tagehinweise der mitgelieferten Elektroge-
räte zu beachten.
2029456_a•de•2019-10-01
6
4
3
Die Reichweite von Funksteuerungen wird durch die ge-
setzlichen Bestimmungen für Funkanlagen und durch bau-
liche Gegebenheiten begrenzt. Bei der Projektierung muss
auf einen ausreichenden Funkempfang geachtet werden.
Dies gilt insbesondere dann, wenn das Funksignal durch
Wände und Decken dringen muss. Die Steuerung sollte
nicht in direkter Nähe metallischer Bauteile (Stahlträger,
Stahlbeton, Brandschutztüre) installiert werden.
Prüfen Sie deshalb vor der endgültigen Montage die
Funktion des Empfängers.
Starke lokale Sendeanlagen (z. B. WLAN), deren Sendefre-
quenzen mit der Sendefrequenz der Steuerung identisch
sind, können den Empfang stören.
Montage
Das Gerät ist zur Unterputzmontage in einem Gebäude
vorgesehen.
Verwenden Sie nur geeignetes Befestigungsmaterial.
Wichtige Hinweise zum Montageort
Das Gerät ist zur Montage in einer Unterputz-Abzweig-
dose 80 x 80 mm vorgesehen. Der Platz in einer 60 mm
Unterputz-Gerätedose reicht in der Regel nicht aus.
Verlegen Sie in dieser Dose nur Leitungen, die der
Verkabelung des WMS Splitters dienen.
Montieren Sie den WMS Splitter immer so, dass die
Gehäuseunterseite mit dem aufgedruckten Funksym-
bol
zur Öffnung der Dose zeigt. Dies garantiert den
bestmöglichen Funkempfang.
Prüfen Sie vor der endgültigen Montage die Funktion
des WMS Splitters.
Gebäude mit metallischen Bauhüllen, Störquellen im
Haushalt (nicht entstörte Haushaltsgeräte, Fernseher,
Computer), Netzzuleitungen und metallische Gegen-
stände wie z.B. Blechverkleidungen müssen mindes-
tens 0,5 m vom WMS Splitter entfernt sein.
Beachten Sie bei der Installation die Anleitungen aller
anzuschließenden Komponenten wie z.B. bei der
Montage der Wetterstation(en) auf die Vorgaben in der
entsprechenden Anleitung.
Elektrischer Anschluss
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Der elektrische Anschluss erfolgt nach umseitigem An-
schlussplan (Abb. 3 auf Seite 4).
Technische Änderungen behalten wir uns vor
