TP-Link Archer VR2100v Installationsanleitung

Installationsanleitung
KomMITT Router TP-Link Archer VR2100v
1. Router TP-Link Archer VR2100v und Zubehör
2. Schließen Sie den Router an den ONT an
Voraussetzung für einen funktionierenden Anschluss ist die Installati-
on des ONTs bei Ihnen Zuhause. Derzeit kommen zwei verschiedene
Typen von ONTs zum Einsatz:
Genexis oder Alcatel Lucent.
• Der ONT muss angebracht, über das Netzteil mit Strom versorgt
und das Glasfaserkabel angeschlossen sein.
• Die „STROM" und „GLASFASER"-LEDs müssen leuchten.
• Stecken Sie einen Stecker des Netzwerkkabels
in den gelben „LAN4/WAN" Port auf der
Rückseite des Routers.
• Den anderen Stecker des Netzwerkkabels stecken Sie in den
„LAN"-Anschluss (Genexis) oder „GE"-Anschluss (Alcatel Lucent)
auf der Unterseite des ONTs.
• Schließen Sie nun den Router mit dem
Netzteil-Stecker (Power-Buchse)
an das Stromnetz an.
3. Die automatische Konfiguration läuft ab
KomMITT-Ratingen GmbH • Kaiserswerther Straße 85 • 40878 Ratingen • Telefon 02102 48280-28 • kundenservice@kommitt.de • www.kommitt.de
Bevor Sie mit der Installation beginnen, überprü-
fen Sie bitte, ob alle Teile vorhanden sind:
•
•
•
•
Schrauben Sie zunächst die drei WLAN-Antennen
in die dafür vorgesehenen goldfarbenen Buchsen
auf der Rückseite des Routers.
Genexis ODER Alcatel Lucent
Schalten Sie den Router mit „Power On/Off" auf der rechten Seite des
Gehäuses ein. Warten Sie, bis die LEDs auf dem Router aufgehört haben zu
blinken. Dücken Sie jetzt den Reset-Taster auf der Rückseite des Routers
mittels einer aufgebogenen Büroklammer für ca. 10 Sekunden bis alle
LEDs kurz erlischen. Bitte warten Sie ca. 15 Minuten bis die Konfiguration
des Endgerätes abgeschlossen ist.
Ihr Anschluss steht nun zur Nutzung unserer Telefon-, Internet- und
TV-Dienste bereit.

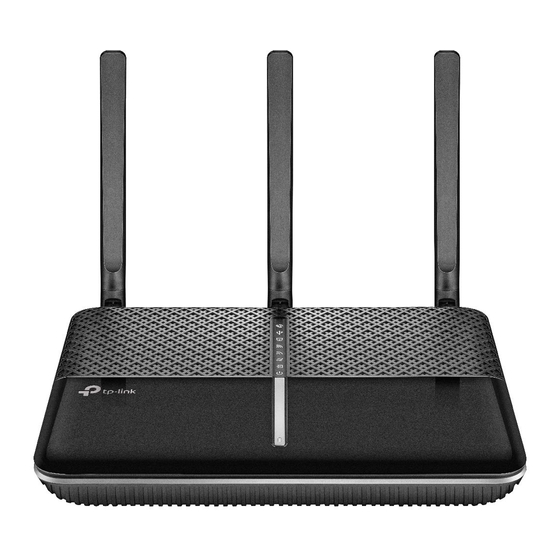

TP-Link Archer VR2100v
Netzteil
Netzwerkkabel
Drei WLAN-Antennen
