TP-Link Archer VR900v Schnellinstallationsanleitung

Schnellinstallationsanleitung
AC1900-Dualband-Gigabit-WLAN-
VoIP-VDSL2-Modemrouter

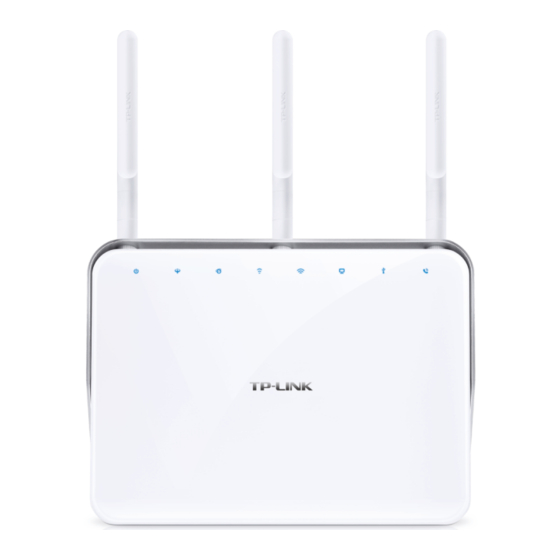

Archer VR900v
1. DSL-Leitung
1
Verbinden Sie Splitter und Netzteil wie folgt und drücken Sie anschließend die POWER-EIN/AUS-Taste.
a Verbinden Sie den TAE-RJ45-Adapter mit dem Modemrouter mit Hilfe eines RJ11-auf-RJ45-Kabels,
dann schließen Sie den TAE-RJ45-Adapter an die TAE-Dose an.
b Stecken Sie das mitgelieferte Netzteil mit dem Niederspannungskabel auf der Rückseite Ihres
Modemrouters ein. Das andere Ende stecken Sie in eine spannungsführende Steckdose.
c Schließen Sie die Antennen an. Für die beste WLAN-Performance richten Sie die mittlere Antenne
vertikal und die beiden anderen um 30° nach außen aus.
2
Überprüfen Sie die LEDs, um sicherzustellen, dass der Router korrekt angeschlossen wurde.
POWER: Ein DSL: Ein oder blinkend
2. Konfigurieren des Modemrouters
1
Verbinden Sie Ihren Computer per LAN-Kabel oder WLAN mit dem Modemrouter.
WLAN
Um sich über WLAN zu verbinden, nutzen Sie bitte den voreingestellten WLAN-Namen (SSID)
und das voreingestellte WLAN-Passwort. Beide sind auf der Rückseite des Gerätes zu finden.
2
Öffen Sie einen Webbrowser (z.B. Mozilla Firefox oder Google Chrome) und konfigurieren Sie den Router anhand folgender Hinweise.
a
Öffnen Sie Ihren Webbrowser, geben Sie die Adresse
http://tplinkmodem.net oder 192.168.1.1 ein und
drücken Sie Enter. Ändern Sie das Passwort und
klicken Sie Speichern. Anschließend loggen Sie sich
mit diesem neuen Passwort ein.
http://tplinkmodem.net
Neues Passwort
Niedrig Mittel Hoch
Passwort bestätigen
Speichern
3. Anschließen von Telefonen an den Modemrouter
Analoge Telefone
Option 1: Mittels TAE Buchse verbinden
Verbinden Sie das analoge Telefon mit der TAE-Buchse „1" oder „2".
USB 3.0
Hinweis:
1. Der Archer VR900v unterstützt maximal zwei kabelgebundene analoge Telefone.
2. Die Buchsen „TAE1" und „PHONE1" sowie „TAE2" und „PHONE2" können nicht zur gleichen Zeit verwendet werden. Benutzen Sie entweder „TAE1" oder „PHONE1" bzw. „TAE2" oder „PHONE2".
b
Klicken Sie im Hauptmenü auf Schnellinstallation
und klicken Sie Weiter. Folgen Sie der
Schritt-für-Schritt-Anleitung, um die Installation
durchzuführen.
Interneteinrichtung Verbindungstest
Internetdiensteanbieter WLAN-Einstellungen Zusammenfassung
wählen
Telekom(Privat)_ADSL
Liste der Internetanbieter:
Zurück Weiter
Oder
Verpackungsinhalte
Archer VR900v
RJ11-auf-RJ45-Kabel
TAE-Dose
N F N
TAE-RJ45-
Adapter
RJ45
RJ11-auf-RJ45-Kabel
Kabel (LAN)
USB 3.0
Oder
c
Nutzen Sie einen VoIP-Dienst, geben Sie bitte Ihre
Telefoninformationen ein und klicken Sie
Fertigstellen, wenn die Konfiguration
abgeschlossen ist.
Interneteinrichtung Verbindungstest
VoIP
Internetdiensteanbieter WLAN-Einstellungen
wählen
Option 2: Mittels RJ11 Buchse verbinden
Verbinden Sie das analoge Telefon per RJ11-Kabel mit der Buchse „PHONE 1"
oder „PHONE 2".
USB 3.0
Ethernetkabel
Spannungsadapter
Schnellinstallationsanleitung
AC1900-Dualband-WLAN-Gigabit-
VoIP-VDSL2-Modemrouter
Archer VR900v
TAE-RJ45-Adapter Schnellinstallationsanleitung
USB 3.0
RJ11
Ethernetkabel
RJ45 RJ45
Fertig!
VoIP
Zusammenfassung
Jetzt können Sie mit
Ihren Endgeräten auf
das Internet zugreifen.
Fertigstellen
(Bitte wenden)
