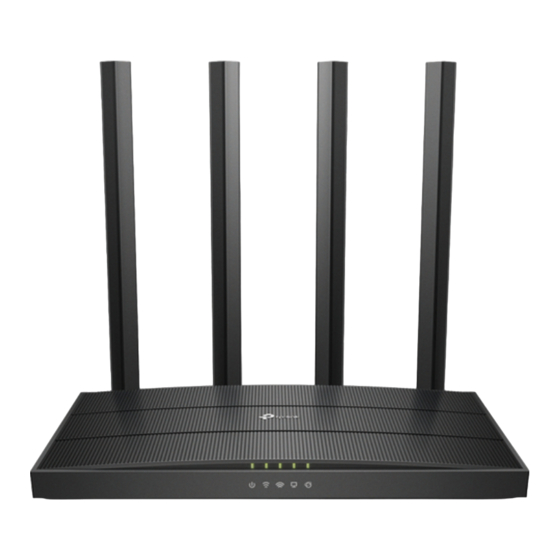

TP-Link Archer C80
Inhaltsverzeichnis
TP-Link Archer C80 .................................................................................................................................. 1
Vorbereitungen ....................................................................................................................................... 2
Messrahmen ........................................................................................................................................ 2
Server-PC ............................................................................................................................................. 2
SIZ/TouchScore .................................................................................................................................... 2
Grundkonfiguration ................................................................................................................................. 3
Einstellung der IP-Adressierung .............................................................................................................. 8
Gerätesuche ........................................................................................................................................ 8
Einstellen der statischen IP-Adressen ................................................................................................. 8
IP-Adressierung der Endgeräte ......................................................................................................... 10
Seite 1 von 10
25.09.2020
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TP-Link Archer C80
Inhaltszusammenfassung für TP-Link Archer C80
-
Seite 1: Inhaltsverzeichnis
TP-Link Archer C80 Inhaltsverzeichnis TP-Link Archer C80 ..........................1 Vorbereitungen ............................2 Messrahmen ............................2 Server-PC ............................. 2 SIZ/TouchScore ............................ 2 Grundkonfiguration ..........................3 Einstellung der IP-Adressierung ......................8 Gerätesuche ............................8 Einstellen der statischen IP-Adressen ....................8 IP-Adressierung der Endgeräte ......................10 25.09.2020... -
Seite 2: Vorbereitungen
Vorbereitungen Messrahmen Die Messrahmen sollten unabhängig der Verkabelung (RS232 o. LAN) mit der niedrigsten Seriennummer beginnend aufgehängt werden, wobei die niedrigste Seriennummer Stand 1 entspricht. Server-PC Der Server-PC darf ausschließlich über ein verkabeltes Netzwerk mit den übrigen Komponenten verbunden sein (Ausnahme: Tablets bei Gate-Anlage). In den Adapter-Einstellungen der Netzwerkkarte sollten nur die folgenden Protokolle aktiviert sein: Client für Microsoft-Netzwerke Datei- und Druckerfreigabe für Microsoft Netzwerke... -
Seite 3: Grundkonfiguration
Grundkonfiguration Öffnen Sie den Browser Ihrer Wahl und begeben Sie sich zunächst auf die Website des Routers, indem Sie als Website die IP-Adresse 192.168.0.1 eingeben. Geben Sie wie im Konfigurationsdialog angegeben ein Router Kennwort ein. Notieren Sie sich bitte dieses sorgfältig. Drücken Sie abschließend Let’s Get Started um die Grundkonfiguration des Routers zu starten. - Seite 4 Im nächsten Schritt überprüft der Router ob eine Internetverbindung am WAN-Port anliegt, ist dies der Fall versucht der Router eine automatische Konfiguration und wird Ihnen im Dialog die aktuell erhaltene IP-Adresse sowie der Verbindungszustand angezeigt, ggf. können Sie hier noch Optionen anpassen falls notwendig.
- Seite 5 Im nächsten Dialog werden Ihnen die gesetzten Details der WLAN-Verbindung angezeigt, ist Ihr PC gerade über WLAN mit dem Router verbunden muss dieser nun mit den neuen Verbindungsdetails zum Router verbunden werden. Im Anschluss wählen Sie Next. Seite 5 von 10...
- Seite 6 Im nächsten Dialog werden Ihnen nochmals die WLAN-Einstellungen angezeigt, sowie die aktuell gewählte Zeitzone. Um die Grundkonfiguration abzuschließen wählen Sie Next. Seite 6 von 10...
- Seite 7 Seite 7 von 10...
-
Seite 8: Einstellung Der Ip-Adressierung
Einstellung der IP-Adressierung Gerätesuche Um die anschließende Adressierung zu erleichtern können Sie sich eine Liste, über die OpticScore Server Anwendung, ausgeben lassen in der Sie nachvollziehen können welche Messrahmen Seriennummer zu welcher MAC-Adresse gehört. Hierzu muss der ServerPC am Router angeschlossen sein sowie die OpticScore Server Software installiert sein. - Seite 9 Gehen Sie nun im neu erschienen Dialog auf View Connected Devices. Ihnen werden nun alle angeschlossenen Geräte angezeigt. Durch anklicken eines Gerätes kann für diesen die IP-Adresse festgelegt werden. Geben Sie nun im nachfolgenden Dialog im Feld IP-Adress die IP-Adresse des Endgerätes ein und wählen Sie Save um den Eintrag zu speichern.
-
Seite 10: Ip-Adressierung Der Endgeräte
IP-Adressierung der Endgeräte Geräte die eine dynamische Adresse erhalten können: Tablets, Touchscores sowie SIZs und VIZs Geräte die eine feste IP-Adresse benötigen: ServerPC auf dem die OpticScore Server Software ausgeführt wird – 192.168.0.101 Gate – 192.168.0.102 Netzwerkdrucker – 192.168.0.103 Messrahmen – 192.168.0.121 (Stand 1) sowie nachfolgend 192.168.0.122 (Stand 2) und für alle weiteren Messrahmen hochzählend (.123,.124 usw.).
