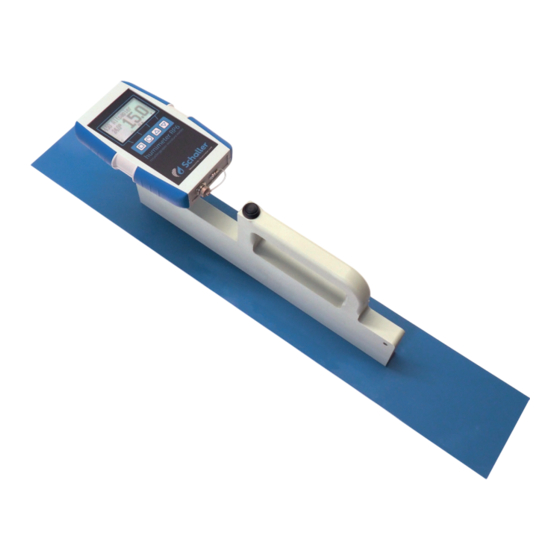

Feuchtemessgerät
Bedienungsanleitung
humimeter RP6
Papierfeuchte-Messgerät
zur absoluten Wassergehaltsbestimmung von Altpapier
78,0 °F | 6,16 % | 456 kg/m
| -27,3 td | 0,64 aw | 51,9 %r.H. | 14,8 % abs | 100,4 g/m
| 09 m/s | 4,90 Ugl | 1
3
2
Vor Beginn aller Arbeiten Bedienungsanleitung lesen!
Version 2.7
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schaller RP6
Inhaltszusammenfassung für Schaller RP6
- Seite 1 Feuchtemessgerät Bedienungsanleitung humimeter RP6 Papierfeuchte-Messgerät zur absoluten Wassergehaltsbestimmung von Altpapier 78,0 °F | 6,16 % | 456 kg/m | -27,3 td | 0,64 aw | 51,9 %r.H. | 14,8 % abs | 100,4 g/m | 09 m/s | 4,90 Ugl | 1 Vor Beginn aller Arbeiten Bedienungsanleitung lesen! Version 2.7...
-
Seite 2: Übersicht Über Ihr Humimeter Rp6
Bedienungsanleitung humimeter RP6 Übersicht über Ihr humimeter RP6 Übersicht Grundgerät Bezeichnung USB Buchse (Ladebuchse für Akku) Display Tastatur Handgriff Messplatte Speicher-/ Einschalttaste Buchse für externen Sensor Seite 2... -
Seite 3: Übersicht Rückseite
Übersicht Rückseite Bezeichnung Messplatte Typenschild Übersicht Display Bezeichnung Kennlinie Wassergehalt in % (Definition siehe 7.3 Defini- tion Wassergehalt) Displaysymbole Temperaturanzeige Seite 3... -
Seite 4: Übersicht Displaysymbole
Bedienungsanleitung humimeter RP6 Übersicht Displaysymbole Symbol Bezeichnung Symbol Bezeichnung Bestätigen Nein Nach oben Eingabe-Ebene wechseln Nach unten Zurück Menüebene wechseln Zahlen eingeben Daten eingeben Buchstaben eingeben Messreihe ansehen Weiter bzw. Rechts Messreihe löschen Links Ausschalten/Display- Beleuchtung Messwert speichern Auto Log speichern Hold Funktion Übersicht Ebenen... - Seite 5 Produktwahlebene Bezeichnung Ebene wechseln Displaybeleuchtung einschalten/Gerät ausschalten Navigieren zwischen den Kennlinien Hauptmenü Das Hauptmenü umfasst folgende Menüpunkte: • Datenspeicher: Manuelle Logs, Auto Logs, Logs löschen • Logs Drucken: Letzte Reihe, Alle Logs, Logs löschen • Logs Senden: Manuelle Logs, Auto Logs, Logs löschen •...
-
Seite 6: Inhaltsverzeichnis
Bedienungsanleitung humimeter RP6 Inhaltsverzeichnis Übersicht über Ihr humimeter RP6 ���������������������������������������������� 2 Übersicht Grundgerät ....................2 Übersicht Rückseite ....................3 Übersicht Display ..................... 3 Übersicht Displaysymbole ..................4 Übersicht Ebenen ..................... 4 1� Einleitung ������������������������������������������������������������������������ 9 Information zu dieser Bedienungsanleitung ..........9 Haftungsbeschränkung ................ - Seite 7 5.2.2 (Optional) Messung mit Stechhygrometer ..........16 5.2.3 (Optional) Messung mit Einstechsonde ..........16 6� Speicherfunktion ���������������������������������������������������������� 17 Hold Funktion - Messwertanzeige einfrieren .......... 17 6.1.1 Hold Funktion in den Optionen aktivieren ..........17 6.1.2 Hold Funktion nutzen ................17 Manuelle Speicherfunktion ..............
- Seite 8 Bedienungsanleitung humimeter RP6 10.3 Sprache einstellen ................. 33 10.4 Optionen entsperren ................34 10.5 Optionen sperren .................. 35 10.6 °C/°F einstellen ..................35 10.7 Energiesparmodus einstellen ..............35 10.7.1 Display-Beleuchtung einstellen .............. 35 10.7.2 Automatisches Ausschalten des Gerätes einstellen ........ 36 10.8...
-
Seite 9: Einleitung
Information zu dieser Bedienungsanleitung Diese Bedienungsanleitung ermöglicht den sicheren und effizienten Umgang mit dem humimeter RP6. Die Bedienungsanleitung ist Bestandteil des Gerätes und muss in sei- ner unmittelbaren Nähe für den Bediener jederzeit zugänglich aufbewahrt werden. Der Bediener muss diese Bedienungsanleitung vor Beginn aller Arbeiten sorgfältig durchlesen und verstanden haben. -
Seite 10: Verwendete Symbole
Für technische Auskünfte steht Ihnen unser Kundenservice zur Verfügung: Schaller Messtechnik GmbH Max-Schaller-Straße 99 A - 8181 St.Ruprecht an der Raab Telefon: +43 (0)3178 28899 Fax: +43 (0)3178 28899 - 901 E-Mail: info@humimeter.com Internet: www.humimeter.com © Schaller Messtechnik GmbH 2022 Seite 10... -
Seite 11: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Das Gerät entspricht den folgenden Europäischen Richtlinien: • Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS-Richt- linie) • Elektromagnetische Verträglichkeit (EMV-Richtlinie) Das Gerät ist nach dem neuesten Stand der Technik gebaut. Dennoch gibt es Restge- fahren. Um Gefahren zu vermeiden, müssen Sie die Sicherheitshinweise beachten. Bestimmungsgemäße Verwendung •... -
Seite 12: Allgemeine Sicherheit
Bedienungsanleitung humimeter RP6 Allgemeine Sicherheit Beachten Sie die folgenden Sicherheitshinweise, um Personen- und Sachschäden zu vermeiden: • Sollten Sie lose Teile oder Beschädigungen am Gerät feststellen, nehmen Sie Kontakt mit Ihrem Händler auf. Vor Auslieferung Ihres Gerätes wurden alle technischen Merkmale überprüft und einer genauen Qualitätskontrolle unterzogen. -
Seite 13: Grundlegende Bedienung
Optionales Zubehör: • Batteriebetriebener portabler Thermo-Drucker - Wird in einer separaten Bedie- nungsanleitung beschrieben • Bluetooth Modul - Wird in einer separaten Bedienungsanleitung beschrieben • LF_TB 120 Feuchte-Temperatursensor • Eintechsonde Leitwert • Prüfplatte im Holzkoffer • Prüfblock für Einstechsonde Grundlegende Bedienung Gerät einschalten •... -
Seite 14: Messung Durchführen
Bedienungsanleitung humimeter RP6 Messung durchführen • Die Messung ist im Kapitel 5. Messvorgang beschrieben. Gerät ausschalten Voraussetzung: Das Gerät befindet sich in der Produktwahlebene oder in der Speicher- ebene. Das Ausschalten des Gerätes in der Menüebene ist nicht möglich. • Drücken Sie die Taste für 2 Sekunden. -
Seite 15: Messung Durchführen
Messung durchführen 5.2.1 Messung am Papierballen Voraussetzung: Der Ballen muss mindestens 50cm Dicke aufweisen. Die richtige Kennlinie muss eingestellt sein. Halten Sie das Gerät mit einer Hand und drücken Sie es mit einem Druck von circa 4 kg auf den Ballen (Bild 4). -
Seite 16: Optional) Messung Mit Stechhygrometer
Das Stechhygrometer hat in etwa (+/- 3 °C) die selbe Temperatur wie das zu messende Material. Stecken Sie das Stechhygrometer an der Buchse an. » Das humimeter RP6 erkennt automatisch die an- gesteckte Sonde und aktiviert die entsprechenden Luftfeuchtekennlinien. Stechen Se die Sonde in das zu messende Material und lassen Sie diese ca. -
Seite 17: Speicherfunktion
Speicherfunktion Hold Funktion - Messwertanzeige einfrieren Das Gerät kann so konfiguriert werden, dass auf Tastendruck das Display bis zum nächsten Tastendruck eingefroren wird. Die Funktion kann genutzt werden, wenn z.B. Messungen an uneinsehbaren Stellen (z.B. über Kopf) vorgenommen werden müssen. 6.1.1 Hold Funktion in den Optionen aktivieren Voraussetzung:... -
Seite 18: Manuelle Speicherfunktion
Bedienungsanleitung humimeter RP6 Manuelle Speicherfunktion Es ist möglich, Messwerte am Gerät zu speichern, zu editieren und zu betrachten. Die Abbildung zeigt die Übersicht einer gespeicherten Messreihe. Bezeichnung Name der Messreihe (editierbar) Temperatur (Mittelwert) Beginn der Messreihe Ende der Messreihe Anzahl der gespeicherten Messwerte Kennlinie Gerätename... - Seite 19 » Die Einstellung wurde gespeichert. Drücken Sie , um die Optionen zu verlassen. Drücken Sie , um das Hauptmenü zu verlassen. Manuelles Speichern nutzen Voraussetzung: Das Gerät befindet sich in der Speicher- ebene (siehe "Speicherebene" Seite Drücken Sie » Im Display erscheint Bild 15. Vor dem Disketten- symbol steht nun die Zahl eins.
-
Seite 20: Mehrere Messwerte (Messreihe) Speichern
Bedienungsanleitung humimeter RP6 6.2.2 Mehrere Messwerte (Messreihe) speichern Voraussetzung: Das Gerät befindet sich in der Speicher- ebene (siehe "Speicherebene" Seite Führen Sie mehrere Messungen von einem Stapel durch (siehe Messvorgang). Drücken Sie bei jeder Messung , um einen Messwert zu speichern. -
Seite 21: Auto Log Funktion (Werte Speichern Mit Zeitautomatik)
Auto Log Funktion (Werte speichern mit Zeitautomatik) Das Gerät kann so konfiguriert werden, dass es in einem ausgewählten Zeitabstand automatisch einen Messwert (Log) speichert. Diese Funktion ist vor allem beim Messen von Luftfeuchte in losem Papier oder beim Messen des Raumklimas hilfreich. 6.3.1 Auto Log Funktion in den Optionen aktivieren Voraussetzung:... -
Seite 22: Einzelnen Messwert Ansehen
Bedienungsanleitung humimeter RP6 Überschreiben Sie die gezeigte Eingabe wenn gewünscht. Buchstaben hinzufügen: Halten Sie gedrückt, um schnell zum gewünschten Buchstaben zu navigieren und bleiben Sie auf dem gewünschten Buchstaben 3 Sekunden oder drücken Sie , um den Buchstaben zu übernehmen. Zahlen hinzufügen: Halten Sie gedrückt, um schnell zur gewünschten Zahl zu navigieren und... -
Seite 23: Einzelne Messwerte Einer Messreihe Ansehen
Einzelne Messwerte einer Messreihe ansehen Voraussetzung: Eine Messreihe (z.B. 3 Logs) wurde ge- speichert. Im Display erscheint Drücken Sie Navigieren Sie zur gewünschten Messreihe. Drü- cken Sie dafür oder » Im Display erscheint Bild 29. Drücken Sie , um in eine weitere Eingabe-Ebene zu wechseln. -
Seite 24: Alle Messwerte (Datenspeicher) Löschen
Bedienungsanleitung humimeter RP6 Alle Messwerte (Datenspeicher) löschen Voraussetzung: Eine bzw. mehrere Messungen wurden durchgeführt und gespeichert. Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Datenspeicher (Bild 32). Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Logs löschen (Bild 33). Drücken Sie dafür... -
Seite 25: Einzelnen Wert Aus Einer Messreihe Löschen
» Im Display erscheint die Anzeige löschen? (Bild 38). Bestätigen Sie mit » Die Messung wurde gelöscht. Einzelnen Wert aus einer Messreihe löschen Voraussetzung: Eine Messreihe mit mindestens 2 Logs wurde gespeichert. Im Display erscheint Drücken Sie Navigieren Sie zur gewünschten Messung. Drücken Sie dafür oder »... -
Seite 26: Kennlinien
Durch das Zusetzen diverser Stoffe bei der Papierherstellung und durch unterschied- liche Papier- und Pressdichten muss vor dem Einsatz die entsprechende Kennlinie einmalig zugewiesen werden. Für das humimeter RP6 ist die Dichte des Papierballen für die unterschiedlichen Kennlinien ausschlaggebend. In der Kennlinienübersicht sind Vorschläge für Papiertypen und die Papierdichten [kg/ m³] angeführt. -
Seite 27: Kennlinien Für Optional Erhältliches Zubehör
Die Kennlinie "Absolute Feuchte von Altpapier" wurde aus verschiedenen Papiersorten ermittelt und dient zur groben Orientierung. Eine feine Abstimmung auf spezielle Anwendungen bzw. Papiertypen muss vom Kunden selbst durchgeführt werden bzw. kann von der Firma Schaller Messtechnik GmbH kos- tenpflichtig durchgeführt werden. Seite 27... -
Seite 28: Einstechsonde (Art.nr. 13837)
Orientierung Eine feine Abstimmung auf spezielle Anwendungen bzw. Papiertypen muss vom Kunden selbst durchgeführt werden bzw. kann von der Firma Schaller Messtechnik GmbH kos- tenpflichtig durchgeführt werden. Die Kennlinie "Prüfblock" dient zur Überwachung der Kalibrierung, dazu benötigt man den optional erhältlichen Prüfblock Art.Nr. -
Seite 29: Logmemorizer Software Bedienen
Das LogMemorizer Programm wird in einer separaten Bedienungsanleitung beschrie- ben. Messwerte zum PC senden Voraussetzung: Sie haben die LogMemorizer Software installiert. Eine bzw. mehrere Messungen wurden durchgeführt und gespeichert. Option: Die Übertragung der Messwerte kann vom humimeter RP6 oder vom PC aus gestartet werden. Seite 29... - Seite 30 Alle gespeicherten Messwerte am humimeter RP6 werden zum PC gesendet. Übertragung der Messwerte am PC starten Verbinden Sie das humimeter RP6 und den PC mithilfe des mitgelieferten USB-Kabels: Stecken Sie den USB Mini B Stecker am humimeter RP6 an (Bild 50).
- Seite 31 Letzten Auto Log holen (die zuletzt automatisch gespeicherte Messreihe wird übertragen). Bezeichnung Alle Auto Logs holen Letzte Auto Log Reihe holen Alle manuellen Log holen Letzten manuellen Log holen » Die gespeicherten Messwerte am humimeter RP6 werden zum PC gesendet. Seite 31...
-
Seite 32: Geräte-Status Abfragen
Bedienungsanleitung humimeter RP6 Geräte-Status abfragen Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Status. Drücken Sie dafür oder und bestätigen Sie mit » Im Display erscheint die Status Anzeige humimeter. » Das Display zeigt folgende Informationen (Bild 53):... -
Seite 33: Sprache Einstellen
Navigieren Sie zu Datum/Uhrzeit. Drücken Sie dafür oder und bestätigen Sie mit » Im Display erscheint Bild 54. » Das Format des Datums ist TT-MM-JJ (Tag-Monat- Jahr). » Das Format der Uhrzeit ist SS:MM:ss (Stunden:Mi- nuten:Sekunden). Zahlen hinzufügen: Halten Sie gedrückt, um schnell zur ge- wünschten Zahl zu navigieren und bleiben Sie auf der gewünschten Zahl 3 Sekunden oder drücken... -
Seite 34: Optionen Entsperren
Bedienungsanleitung humimeter RP6 » Die Einstellung wurde gespeichert. Drücken Sie , um die Optionen zu verlassen. Drücken Sie , um das Hauptmenü zu verlassen. 10.4 Optionen entsperren Voraussetzung: Bestimmte Optionen sind deaktiviert. Drücken Sie zweimal oder halten Sie für 2 Sekunden. -
Seite 35: Optionen Sperren
10.5 Optionen sperren Nach dem Aus- und Einschalten des Gerätes sind die Optionen °C/°F, Leuchtdauer, Ausschaltzeit, Justieren, Kalibrieren, Sortenkalib., Passwort, Rücksetzen wieder deaktiviert. 10.6 °C/°F einstellen Voraussetzung: Alle Optionen sind aktiviert (siehe 10.4 Optionen entsperren). Drücken Sie zweimal oder halten Sie für 2 Sekunden. -
Seite 36: Automatisches Ausschalten Des Gerätes Einstellen
Bedienungsanleitung humimeter RP6 » Die Einstellung wurde gespeichert. Drücken Sie , um die Optionen zu verlassen. Drücken Sie , um das Hauptmenü zu verlassen. 10.7.2 Automatisches Ausschalten des Gerätes einstellen Voraussetzung: Alle Optionen sind aktiviert (siehe 10.4 Optionen entsperren). Drücken Sie zweimal oder halten Sie für zwei Sekunden. -
Seite 37: Gerät Auf Werkseinstellungen Zurücksetzen
Navigieren Sie zu Passwort. Drücken Sie dafür oder und bestätigen Sie mit » Im Display erscheint das aktuelle Passwort. Überschreiben Sie das aktuelle Passwort. Halten Sie dafür gedrückt, um schnell zur gewünschten Zahl zu navigieren und bleiben Sie auf der gewünschten Zahl 3 Sekunden oder drücken Sie , um die Zahl zu übernehmen. -
Seite 38: Pflege Und Wartung
Die Warnung erscheint ebenso im Messfenster (Bild 61). Verwenden Sie zum Aufladen das mitgelieferte USB Kabel. Stecken Sie das USB Kabel an der USB Mini-B Buchse des humimeter RP6 an. Verbinden Sie das Kabel nun mit einem PC oder einem USB Netzteil (z.B. eines Mobiltelefons) (Bild 62). -
Seite 39: Hardware-Reset Durchführen
11.2 Hardware-Reset durchführen Um eine Tiefenentladung des Akkus zu vermeiden, geht das Gerät bei sehr niedrigem Akkustand in einen Akku-Schutzmodus. Das Gerät lässt sich ohne den Akku aufzuladen und einen Hardware-Reset durchzuführen nicht mehr einschalten. Der Hardware-Reset kann auch durchgeführt werden, falls sich das Gerät nicht mehr bedienen lässt. -
Seite 40: Überprüfung Der Kalibrierung
Bedienungsanleitung humimeter RP6 zusammen (Bild 77). » Das Zusammenfügen muss ohne hohen Kraftaufwand geschehen. » Ist dies nicht möglich, positionieren Sie die beiden Hälften neu. Montieren Sie die vier blauen Kunststoff- griffe wieder. 11.3 Überprüfung der Kalibrierung Die Kalibrierung des Gerätes soll alle vier Wochen überprüft werden. -
Seite 41: Justierung Durchführen
Pfeiltasten (siehe 4.2 Kennlinie auswählen). Nehmen Sie das Gerät an dem Handgriff in eine Hand und drücken es mit einem Anpressdruck von circa 4,0 kg auf die Prüfplatte im Koffer (Bild 69). » Der angezeigte Wassergehalt muss zwischen 15,5 und 18,5 liegen (der Feuchtewert wird schwarz an- gezeigt) (Bild 70). -
Seite 42: Pflegehinweise
Bedienungsanleitung humimeter RP6 Drücken Sie und anschließend , um in die Speicher-Ebene zurück zu kehren. 11.6 Pflegehinweise • Lassen Sie das Gerät nicht im Regen liegen. Das Gerät ist nicht wasserdicht. • Setzen Sie das Gerät keinen extremen Temperaturen aus. -
Seite 43: Störungen
12. Störungen Wenn die unten genannten Maßnahmen die Störungen nicht beheben oder andere, hier nicht aufgeführte Störungen auftreten, wenden Sie sich bitte an Schaller Messtech- nik GmbH. Störung Ursache Maßnahme Fehlmessung Temperatur des Messguts Messgut mit einer Tempe- außerhalb des Anwendungs- ratur über 0 °C bzw. -
Seite 44: Hardware-Reset
Bedienungsanleitung humimeter RP6 Störung Ursache Maßnahme Metalle oder ähnliche leitfä- Entfernen Sie Metalle oder hige Materialien im Messfeld ähnliche leitfähige Mate- sowie Messung über Draht rialien aus dem Messfeld (auch mit Metall beschich- tete Papiere können nicht gemessen werden). USB Kabel während der Mes-... -
Seite 45: Lagerung Und Entsorgung
13. Lagerung und Entsorgung 13.1 Gerät lagern Gerät unter folgenden Bedingungen lagern: • Nicht im Freien aufbewahren • Trocken und staubfrei lagern • Vor Sonneneinstrahlung schützen • Mechanische Erschütterung/Belastungen vermeiden • Lagertemperatur: -20 °C bis +60 °C 13.2 Gerät entsorgen Die mit diesem Symbol gekennzeichneten Geräte unterliegen der Euro- päischen Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates vom 4. -
Seite 46: Angaben Zum Gerät
Name/ address of manufacturer: A – 8181 St. Ruprecht Produktbezeichnung: humimeter Product designation: Typenbezeichnung: RP4 ; RP5 ; RP6 Type designation: Produktbeschreibung: Messgerät zur Bestimmung des Wassergehalts in Altpapier Product description Measuring instrument for determining the water content in waste paper Das bezeichnete Produkt erfüllt die Bestimmungen der Richtlinien:... - Seite 47 Für das angeführte Produkt ist eine vollständige Dokumentation mit Betriebsanleitung in Originalfassung vorhanden. For the mentioned product a complete documentation with manual of instruction in original version is available. Bei Änderungen, die nicht vom Hersteller spezifiziert sind, verliert diese Konformitätserklärung die Gültigkeit.
- Seite 48 Name/ address of manufacturer: Max-Schaller-Straße 99 A – 8181 St. Ruprecht Product designation: humimeter RP4 ; RP5 ; RP6 Type designation: Product description: Measuring instrument for determining the water content in waste paper The designated product is in conformity with the following directives: Electromagnetic Compatibility Regulations 2016 Great Britain •...
- Seite 49 For the mentioned product, a complete documentation with manual of instruction in original version is available. In case of any changes not agreed upon with the manufacturer, this declaration of conformity loses its validity. St. Ruprecht a.d. Raab, 31.07.2022 …............Bernhard Maunz Legal binding signature of the issuer Seite 49...
-
Seite 50: Technische Daten
Bedienungsanleitung humimeter RP6 14.2 Technische Daten Auflösung der Anzeige 0,5 % Wassergehalt, 0,5 °C/°F Temperatur Messbereich 1 % bis 50 % Wassergehalt (sortenabhängig) Betriebstemperatur 0 °C bis +50 °C Temperaturanzeige -10 °C bis +50 °C Lagertemperatur -20 °C bis +60 °C... -
Seite 51: Notizen
15. Notizen Seite 51... - Seite 52 Papier / Karton Schaller Messtechnik entwickelt, produziert und vertreibt professionelle Feuchtemessgeräte und Gesamtlösungen. Schaller Messtechnik GmbH Max-Schaller-Straße 99, A - 8181 St. Ruprecht an der Raab Tel +43 (0)3178 - 28899 , Fax +43 (0)3178 - 28899 - 901 info@humimeter.com, www.humimeter.com...
