Bedienungsanleitung

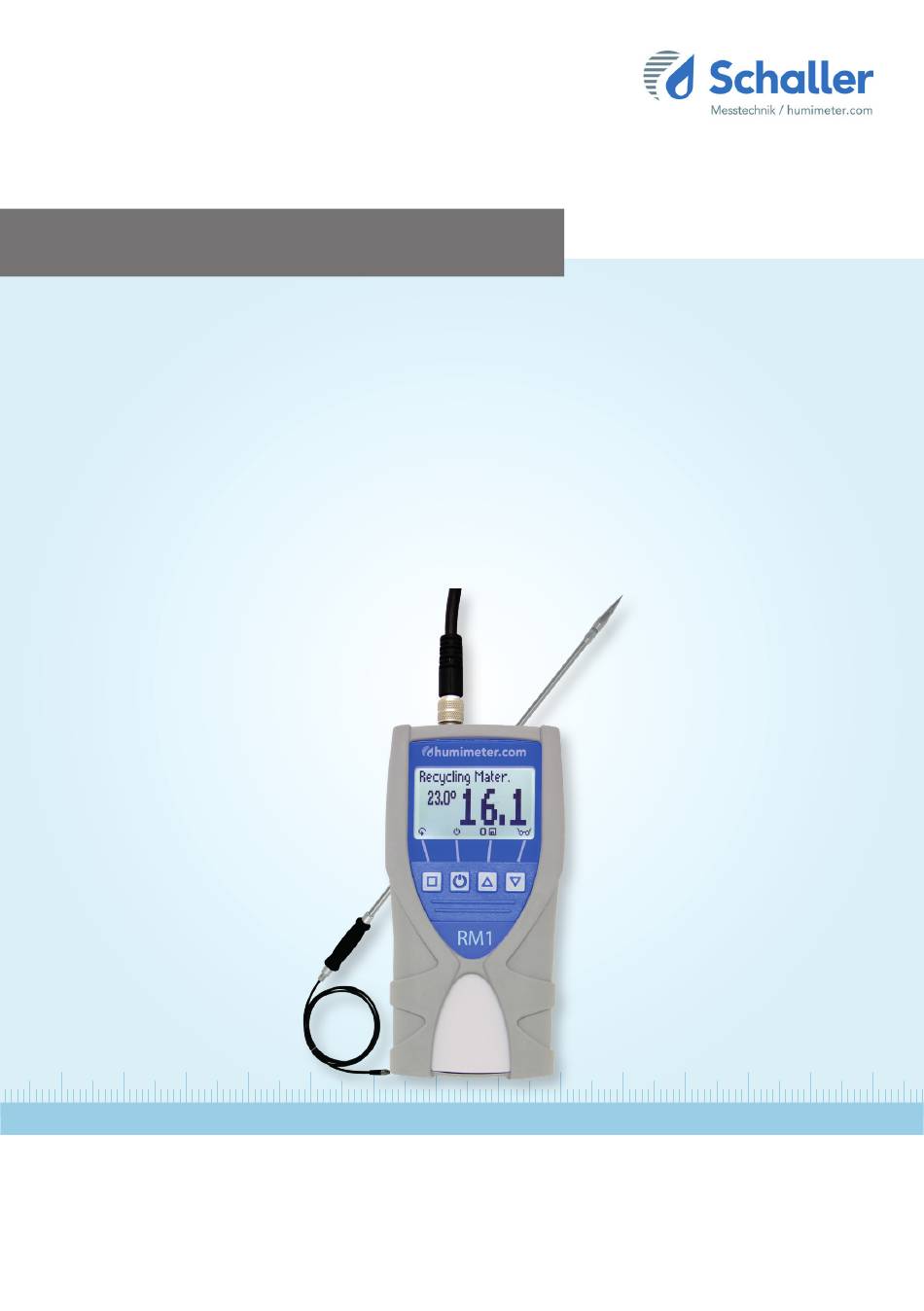

humimeter RM1
Recycling-Material-Feuchtemessgerät
lien
zur Wassergehaltsbestimmung von Recycling-Materia
78,0 °F | 6,16 % | 456 kg/m
| -27,3 td | 0,64 aw | 51,9 %r.H. | 14,8 % abs | 100,4 g/m
| 09 m/s | 4,90 Ugl | 1
3
2
Vor Beginn aller Arbeiten Bedienungsanleitung lesen!
Version 2.3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schaller humimeter RM1
Inhaltszusammenfassung für Schaller humimeter RM1
- Seite 1 Feuchtemessgerät Bedienungsanleitung humimeter RM1 Recycling-Material-Feuchtemessgerät lien zur Wassergehaltsbestimmung von Recycling-Materia 78,0 °F | 6,16 % | 456 kg/m | -27,3 td | 0,64 aw | 51,9 %r.H. | 14,8 % abs | 100,4 g/m | 09 m/s | 4,90 Ugl | 1 Vor Beginn aller Arbeiten Bedienungsanleitung lesen! Version 2.3...
-
Seite 2: Übersicht Über Ihr Humimeter Rm1

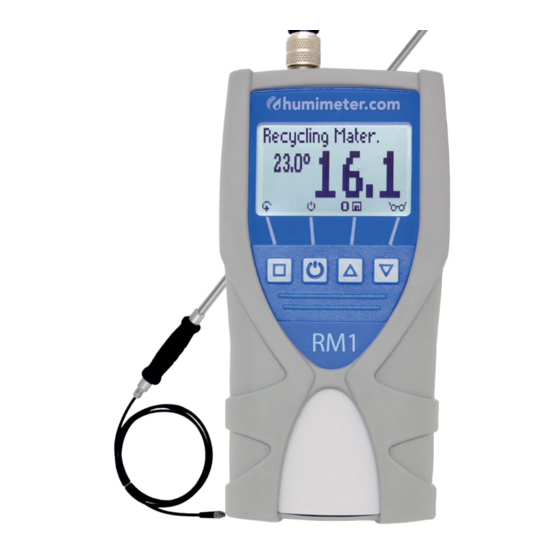

Bedienungsanleitung humimeter RM1 Übersicht über Ihr humimeter RM1 Übersicht Vorderseite Bezeichnung Anschluss für Sensoren USB Schnittstelle (optional erhältlich) Display Tastatur Gummischutz Übersicht Rückseite Bezeichnung Batteriefach Seite 2... -
Seite 3: Übersicht Messsonde (Art. Nr. 12518)
Übersicht Messsonde (Art. Nr. 12518) Bezeichnung Einstechlanze Messkopf Haltegriff Sensorstecker Gerätestecker Seite 3... -
Seite 4: Übersicht Display-Symbole
Bedienungsanleitung humimeter RM1 Übersicht Display Bezeichnung Kennlinie Wassergehalt in % ("6.3 Definition Wasserge- halt") Display-Symbole Temperaturanzeige Übersicht Display-Symbole Symbol Bezeichnung Symbol Bezeichnung Bestätigen Nein Nach oben Eingabe-Ebene wechseln Nach unten Zurück Menüebene wechseln Zahlen eingeben Daten eingeben Buchstaben eingeben Messreihe ansehen Weiter bzw. -
Seite 5: Übersicht Ebenen
Übersicht Ebenen Das Gerät verfügt über drei verschiedene Ebenen: Produktwahlebene, Speicherebene und Hauptmenü: Produktwahlebene Bezeichnung Ebene wechseln Displaybeleuchtung einschalten/Gerät ausschalten Navigieren zwischen den Kennlinien Speicherebene Bezeichnung Ebene wechseln Displaybeleuchtung einschalten/Gerät ausschalten Messwert speichern Zuletzt gespeicherte Messwerte ansehen Seite 5... - Seite 6 Bedienungsanleitung humimeter RM1 Hauptmenü Das Hauptmenü umfasst folgende Menüpunkte: • Datenspeicher: Manuelle Logs, Logs löschen • Logs Drucken: Letzte Reihe, Alle Logs, Logs löschen • Logs Senden: Manuelle Logs, Logs löschen • Optionen: Bluetooth, Datum/Uhrzeit, Datenlog Zeit, Sprache, Entsperren, °C/°F, Leucht-dau- er, Ausschaltzeit, Sortenkalibrierung, Passwort, Rücksetzen...
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht über Ihr humimeter RM1 ��������������������������������������������� 2 Übersicht Vorderseite ....................2 Übersicht Rückseite ....................2 Übersicht Messsonde (Art. Nr. 12518) ..............3 Übersicht Display-Symbole ..................4 Übersicht Ebenen ..................... 5 1� Einleitung ���������������������������������������������������������������������� 10 Information zu dieser Bedienungsanleitung ........... 10 Haftungsbeschränkung ................. - Seite 8 Bedienungsanleitung humimeter RM1 Messung durchführen ................17 Gerät ausschalten ................. 17 5� Messvorgang ���������������������������������������������������������������� 17 Messvorgang mit Messsonde ..............17 5.1.1 Messung vorbereiten ................17 5.1.2 Messung durchführen ................17 Hold Funktion - Messwertanzeige einfrieren .......... 19 5.2.1 Hold Funktion in den Optionen aktivieren ..........19 5.2.2...
- Seite 9 9� Einstellungen vornehmen �������������������������������������������� 34 Bluetooth einstellen ................34 Datum/Uhrzeit einstellen ..............34 Sprache einstellen ................. 35 Optionen entsperren ................35 Optionen sperren .................. 36 °C/°F einstellen ..................36 Energiesparmodus einstellen ..............36 9.7.1 Display-Beleuchtung einstellen .............. 37 9.7.2 Automatisches Ausschalten des Gerätes einstellen ........ 37 Sortenkalibrierung einstellen ..............
-
Seite 10: Einleitung
Information zu dieser Bedienungsanleitung Diese Bedienungsanleitung ermöglicht den sicheren und effizienten Umgang mit dem humimeter RM1. Die Bedienungsanleitung ist Bestandteil des Gerätes und muss in seiner unmittelbaren Nähe für den Bediener jederzeit zugänglich aufbewahrt werden. Der Bediener muss diese Bedienungsanleitung vor Beginn aller Arbeiten sorgfältig durchlesen und verstanden haben. -
Seite 11: Verwendete Symbole
Für technische Auskünfte steht Ihnen unser Kundenservice zur Verfügung: Schaller Messtechnik GmbH Max-Schaller-Straße 99 A - 8181 St.Ruprecht an der Raab Telefon: +43 (0)3178 28899 Fax: +43 (0)3178 28899 - 901 E-Mail: info@humimeter.com Internet: www.humimeter.com © Schaller Messtechnik GmbH 2022 Seite 11... -
Seite 12: Zu Ihrer Sicherheit
Bedienungsanleitung humimeter RM1 Zu Ihrer Sicherheit Das Gerät entspricht den folgenden Europäischen Richtlinien: • Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS-Richt- linie) • Elektromagnetische Verträglichkeit (EMV-Richtlinie) Das Gerät ist nach dem neuesten Stand der Technik gebaut. Dennoch gibt es Restge- fahren. -
Seite 13: Allgemeine Sicherheit
Allgemeine Sicherheit Beachten Sie die folgenden Sicherheitshinweise, um Personen- und Sachschäden zu vermeiden: • Entfernen Sie die Batterien aus dem Gerät, wenn es über einen längeren Zeit- raum (4 Wochen) nicht benutzt wird. • Halten Sie die Messspitze der Messsonde bei sämtlichen Tätigkeiten vom Körper fern. -
Seite 14: Erste Schritte
Bedienungsanleitung humimeter RM1 Erste Schritte Gerät auspacken • Packen Sie das Gerät aus. • Überprüfen Sie unmittelbar nach dem Auspacken die Unversehrtheit sowie Voll- ständigkeit der Lieferung. Lieferumfang prüfen Überprüfen Sie anhand der nachfolgenden Liste die Vollständigkeit der Lieferung: • humimeter RM1 •... -
Seite 15: Batterien Einlegen
Batterien einlegen Entfernen Sie den Gummischutz des Gerätes. Ziehen Sie diesen an der Oberseite vom Gehäuse. Im Falle eines angeschraubten Sensors ist dieser zuvor abzu- schrauben bzw. bei einer optional vorhandenen USB-Schnittstelle ist zuvor die Schutzabdeckung der USB Buchse herauszuzie- hen (Bild und 2). -
Seite 16: Kennlinie Auswählen
Bedienungsanleitung humimeter RM1 Kennlinie auswählen Voraussetzung: Das Gerät befindet sich in der Produktwahlebene (Bild 7). Eine Kennlinien-Übersicht sowie die Auswahlkriterien für die zu wählende Kennlinie finden Sie unter: "6. Kennlinien". Drücken Sie die oder Taste, um jeweils eine Kennlinie weiter zu schalten Oder Drücken Sie die... -
Seite 17: Messung Durchführen
Messung durchführen • Die Messung ist im Kapitel "5. Messvorgang" beschrieben. Gerät ausschalten Voraussetzung: Das Gerät befindet sich in der Speicherebene oder Produktwahlebene. Das Ausschalten des Gerätes in der Menüebene ist nicht möglich. • Drücken Sie die Taste für 3 Sekunden. Messvorgang Messvorgang mit Messsonde 5.1.1... -
Seite 18: Verletzungsgefahr
Bedienungsanleitung humimeter RM1 Sofort wird der Messwert am Display des Gerätes angezeigt (Bild 15). » Der angezeigte Messwert blinkt, wenn dieser den Messbereich der ausgewählten Kennlinie über- schreitet (Bild 16). Ein blinkender Wert signalisiert eine abnehmende Genauigkeit der Messung. Der Messbereich ist kennlinienabhängig (siehe... -
Seite 19: Hold Funktion - Messwertanzeige Einfrieren
Hold Funktion - Messwertanzeige einfrieren Das Gerät kann so konfiguriert werden, dass auf Tastendruck das Display bis zum nächsten Tastendruck eingefroren wird. Die Funktion kann z.B. genutzt werden, wenn Messungen an uneinsehbaren Stellen vorgenommen werden müssen. 5.2.1 Hold Funktion in den Optionen aktivieren Voraussetzung: Das Gerät ist eingeschaltet und befindet sich in der Speicherebene. -
Seite 20: Einzelnen Messwert Speichern
Bedienungsanleitung humimeter RM1 Einzelnen Messwert speichern Das Gerät kann so konfiguriert werden, dass pro Tastendruck ein Messwert am Gerät gespeichert wird. Standardmäßig ist diese Option (Manuelles Speichern) aktiviert. 5.3.1 Manuelles Speichern in den Optionen aktivieren Voraussetzung: Das Gerät ist eingeschaltet und befindet sich in der Speicherebene. -
Seite 21: Manuelles Speichern Nutzen
5.3.2 Manuelles Speichern nutzen Voraussetzung: Das Gerät befindet sich in der Speicher- ebene (siehe "Speicherebene" Seite 5). Das Gerät ist auf Datenlogzeit - Manuell eingestellt. Drücken Sie » Im Display erscheint das Bild - vor dem Disket- tensymbol steht nun die Zahl eins. Drücken Sie , um dem gespeicherten Messwert einen Namen hinzuzufügen und die Messung abzu-... -
Seite 22: Mehrere Messwerte (Messreihe) Speichern
Bedienungsanleitung humimeter RM1 Mehrere Messwerte (Messreihe) speichern Voraussetzung: Das Gerät ist eingeschaltet und befindet sich in der Speicherebene. Führen Sie mehrere Messungen durch (siehe "5. Messvorgang"). Drücken Sie bei jeder Messung » Im Display erscheint das Bild 26. Die Zahl erhöht sich mit jedem Speichervorgang. - Seite 23 » Das Display zeigt folgende Informationen: Bezeichnung Name der Messreihe Temperatur (Mittelwert) Beginn der Messreihe Ende der Messreihe Anzahl der gespeicherten Messwerte Kennlinie Gerätename Wassergehalt (Mittelwert) Seite 23...
-
Seite 24: Einzelnen Messwert Ansehen
Bedienungsanleitung humimeter RM1 Einzelnen Messwert ansehen Voraussetzung: Mindestens eine Messung (z.B. 1 Log) wurde gespeichert. Im Display erscheint Drücken Sie Navigieren Sie zur gewünschten Messung. Drücken Sie dafür oder » Im Display erscheint das Bild 30. » Drücken Sie um die Ansicht zu verlassen. -
Seite 25: Alle Messwerte (Datenspeicher) Löschen
Alle Messwerte (Datenspeicher) löschen Voraussetzung: Eine bzw. mehrere Messungen wurden durchgeführt und gespeichert. Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Datenspeicher (Bild 35). Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Logs löschen (Bild 36). Drücken Sie dafür oder und bestätigen Sie mit... -
Seite 26: Einzelnen Wert Aus Einer Messreihe Löschen
Bedienungsanleitung humimeter RM1 » Im Display erscheint die Anzeige löschen? (Bild 41). Bestätigen Sie mit » Die Messung wurde gelöscht. Einzelnen Wert aus einer Messreihe löschen Voraussetzung: Eine Messreihe mit mindestens 2 Logs wurde gespeichert. Im Display erscheint Drücken Sie »... -
Seite 27: Kennlinien
Kennlinien Für folgende Produkte stehen Kennlinien zur Auswahl: Kennlinien der Messsonde Produktname Messgut Messbereich Hackgut Holz-Hackgut 10 % - 50 % Altholz Altholzhackgut 10 % - 40 % Sägespäne Sägespäne 10 % - 40 % Recycling Material Herkömmliches Recycling-Material 10 % - 40 % 1 Recycling spezial Recycling-Material mit hohem Kunststoffanteil 10 % - 40 % 2 Recycling spezial Recycling-Material mit sehr hohem Kunststof-... -
Seite 28: Kennlinienauswahl
Bedienungsanleitung humimeter RM1 Kennlinienauswahl Aufgrund der verschiedenen Zusammensetzungen bei Recycling-Material gibt es keine standardisierte Kennlinienzuordnung. Für das humimeter RM1 ist der Kunststoff- und Zelluloseanteil des Materials für die unterschiedlichen Kennlinien verantwortlich. Zur Erzielung eines genauen Messergebnisses ist eine einmalige Vergleichsmessung mit Ihrer Online-Feuchtemessung oder der genormten Darrofenmethode (EN ISO 18134-2) durchzuführen. -
Seite 29: Hinweis Zur Vergleichsmessung Mit Der Darrmethode
In der Norm EN ISO 18134-2 wird auch darauf hingewiesen, dass die Darrmethode keine absoluten Werte, sondern nur vergleichbare Werte liefert. Komprimierung Material Das humimeter RM1 wurde auf normal komprimiertes Recycling-Material kalibriert. Ist das Material bei der Messung viel weniger bzw. viel stärker komprimiert, dann gibt es Messungenauigkeiten. -
Seite 30: Logmemorizer Software Bedienen
Näheres zum LogMemorizer Programm wird in einer separaten Bedienungsanleitung beschrieben. Messwerte zum PC senden Voraussetzung: Sie haben die LogMemorizer Software installiert. Eine bzw. mehrere Messungen wurden durchgeführt und gespeichert. Option: Die Übertragung der Messwerte kann vom humimeter RM1 oder vom PC aus gestartet werden. Seite 30... - Seite 31 Alle gespeicherten Messwerte am humimeter RM1 werden zum PC gesendet. Übertragung der Messwerte am PC starten Verbinden Sie das humimeter RM1 und den PC mithilfe des mitgelieferten USB-Kabels: Stecken Sie den USB Mini B Stecker am humimeter RM1 an (Bild 53).
- Seite 32 Klicken Sie auf die Schaltfläche Alle manuelle Log holen (alle gespeicherten Werte werden übertragen) oder Letzten manuellen Log holen (die zuletzt gespeicherte Messreihe wird übertragen) (Bild 55). Bezeichnung Alle manuelle Log holen Letzten manuellen Log holen » Die gespeicherten Messwerte am humimeter RM1 werden zum PC gesendet. Seite 32...
-
Seite 33: Geräte-Status Abfragen
Geräte-Status abfragen Drücken Sie zweimal oder halten Sie für zwei Sekunden. Navigieren Sie zu Status. Drücken Sie dafür oder und bestätigen Sie mit » Im Display erscheint die Status-Anzeige humimeter. » Das Display zeigt folgende Informationen: Bezeichnung Seriennummer Software Version Batterieladezustand Speicherstatus Bestätigen Sie mit... -
Seite 34: Einstellungen Vornehmen
Bedienungsanleitung humimeter RM1 Einstellungen vornehmen Bluetooth einstellen Bluetooth wird in einer separaten Bedienungsanleitung beschrieben. Datum/Uhrzeit einstellen Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Optionen. Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Datum/Uhrzeit. Drücken Sie dafür oder und bestätigen... -
Seite 35: Sprache Einstellen
Sprache einstellen Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Optionen. Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Sprache. Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zur gewünschten Sprache. Drücken Sie dafür oder und bestätigen Sie mit »... -
Seite 36: Optionen Sperren
Bedienungsanleitung humimeter RM1 Navigieren Sie zurück mit Bestätigen Sie das vierstellige Passwort mit » Die Einstellung wurde gespeichert. » Die Optionen °C/°F, Leuchtdauer, Ausschaltzeit, Sortenkalibrierung, Passwort, Rück- setzen sind nun aktiviert. Drücken Sie , um die Optionen zu verlassen. Drücken Sie , um das Hauptmenü... -
Seite 37: Display-Beleuchtung Einstellen
9.7.1 Display-Beleuchtung einstellen Voraussetzung: Alle Optionen sind aktiviert (siehe "9.4 Optionen entsperren"). Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Optionen. Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Leuchtdauer. Drücken Sie dafür oder und bestätigen Sie mit... -
Seite 38: Sortenkalibrierung Einstellen
Bedienungsanleitung humimeter RM1 Sortenkalibrierung einstellen Die Einstellung der Sortenkalibrierung wird in einer separaten Bedienungsanleitung beschrieben. Passwort ändern Voraussetzung: Alle Optionen sind aktiviert (siehe "9.4 Optionen entsperren"). Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Optionen. Drücken Sie dafür oder und bestätigen Sie mit... -
Seite 39: Gerät Auf Werkseinstellungen Zurücksetzen
9.10 Gerät auf Werkseinstellungen zurücksetzen Voraussetzung: Alle Optionen sind aktiviert (siehe "9.4 Optionen entsperren"). Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Optionen. Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Rücksetzen. Drücken Sie dafür oder und bestätigen Sie mit... -
Seite 40: Überprüfung Der Kalibrierung
(+/- 1,0 %) betragen (der Feuchtewert wird schwarz angezeigt) (Bild 68). » Liegt der angezeigte Wert außerhalb dieses Be- reiches (der Feuchtewert wird grau angezeigt), neh- men Sie bitte Kontakt mit Ihrem Händler oder Schaller Messtechnik GmbH auf. Seite 40... -
Seite 41: Pflegehinweise
10.3 Pflegehinweise • Lassen Sie das Gerät nicht im Regen liegen. Das Gerät ist nicht wasserdicht. • Setzen Sie das Gerät keinen extremen Temperaturen aus. • Vermeiden Sie starke mechanische Erschütterungen bzw. Belastungen. 10.4 Gerät reinigen Kunststoffgehäuse • Reinigen Sie das Kunststoffgehäuse mit einem trockenen Tuch. Messkopf der Messsonde •... -
Seite 42: Störungen
Bedienungsanleitung humimeter RM1 11. Störungen Wenn die unten genannten Maßnahmen die Störungen nicht beheben oder andere, hier nicht aufgeführte Störungen auftreten, wenden Sie sich bitte an Schaller Mess- technik GmbH. Störung Ursache Maßnahme Fehlmessung Temperaturunterschied zwi- Lassen Sie die Temperatur schen Messgut und Messgerät... - Seite 43 Störung Ursache Maßnahme Position Sollte der Prüfblock nicht an die richtige Stelle auf dem Messgerät gehalten werden, zeigt das Display 0,0 % an. Schmutz Der Prüfblock muss frei von Schmutz, Ölen, Staub und Feuchtigkeit gelagert werden. Die Reinigung des Prüfblockes ist im Kapitel "10.4 Gerät reinigen"...
-
Seite 44: Lagerung Und Entsorgung
Bedienungsanleitung humimeter RM1 12. Lagerung und Entsorgung 12.1 Gerät lagern Gerät unter folgenden Bedingungen lagern: • Nicht im Freien aufbewahren • Trocken und staubfrei lagern • Vor Sonneneinstrahlung schützen • Mechanische Erschütterung/Belastungen vermeiden • Entfernen Sie die Batterien aus dem Gerät, wenn es länger als 4 Wochen nicht benützt wird. -
Seite 45: Angaben Zum Gerät
13. Angaben zum Gerät 13.1 CE Konformitätserklärung _______________ KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Name/ Adresse des Herstellers: Schaller Messtechnik GmbH Max-Schaller-Straße 99 Name/ address of manufacturer: A – 8181 St. Ruprecht Produktbezeichnung: humimeter Product designation: Typenbezeichnung: BL2 ; BLL ; BLH ; BLW ; FL1 ; FL2 ; FLH ; FLM ; FLS ; RM1;... - Seite 46 Bedienungsanleitung humimeter RM1 Für das angeführte Produkt ist eine vollständige Dokumentation mit Betriebsanleitung in Originalfassung vorhanden. For the mentioned product a complete documentation with manual of instruction in original version is available. Bei Änderungen, die nicht vom Hersteller spezifiziert sind, verliert diese Konformitätserklärung die Gültigkeit.
- Seite 47 _______________ DECLARATION OF CONFORMITY Schaller Messtechnik GmbH Name/ address of manufacturer: Max-Schaller-Straße 99 A – 8181 St. Ruprecht Product designation: humimeter BL2 ; BLL ; BLH ; BLW ; FL1 ; FL2 ; FLH ; FLM ; FLS ; RM1;...
- Seite 48 Bedienungsanleitung humimeter RM1 For the mentioned product, a complete documentation with manual of instruction in original version is available. In case of any changes not agreed upon with the manufacturer, this declaration of conformity loses its validity. St. Ruprecht a.d. Raab, 31.07.2022 …............
-
Seite 49: Technische Daten
13.2 Technische Daten Auflösung der Anzeige 0,5 % Wassergehalt, 0,5 °C/°F Temperatur Messbereich kennlinienabhängig (siehe "Übersicht Mess- sonde (Art. Nr. 12518)" Seite Betriebstemperatur 0 °C bis +40 °C Temperaturmessbereich -10 °C bis +80 °C Lagertemperatur -20 °C bis +60 °C Temperaturkompensation Automatisch Messwertspeicher... -
Seite 50: Notizen
Bedienungsanleitung humimeter RM1 14. Notizen Seite 50... - Seite 51 Seite 51...
- Seite 52 Papier / Karton Schaller Messtechnik entwickelt, produziert und vertreibt professionelle Feuchtemessgeräte und Gesamtlösungen. Schaller Messtechnik GmbH Max-Schaller-Straße 99, A - 8181 St. Ruprecht an der Raab Tel +43 (0)3178 - 28899 , Fax +43 (0)3178 - 28899 - 901 info@humimeter.com, www.humimeter.com...
