5
Luftzuführung

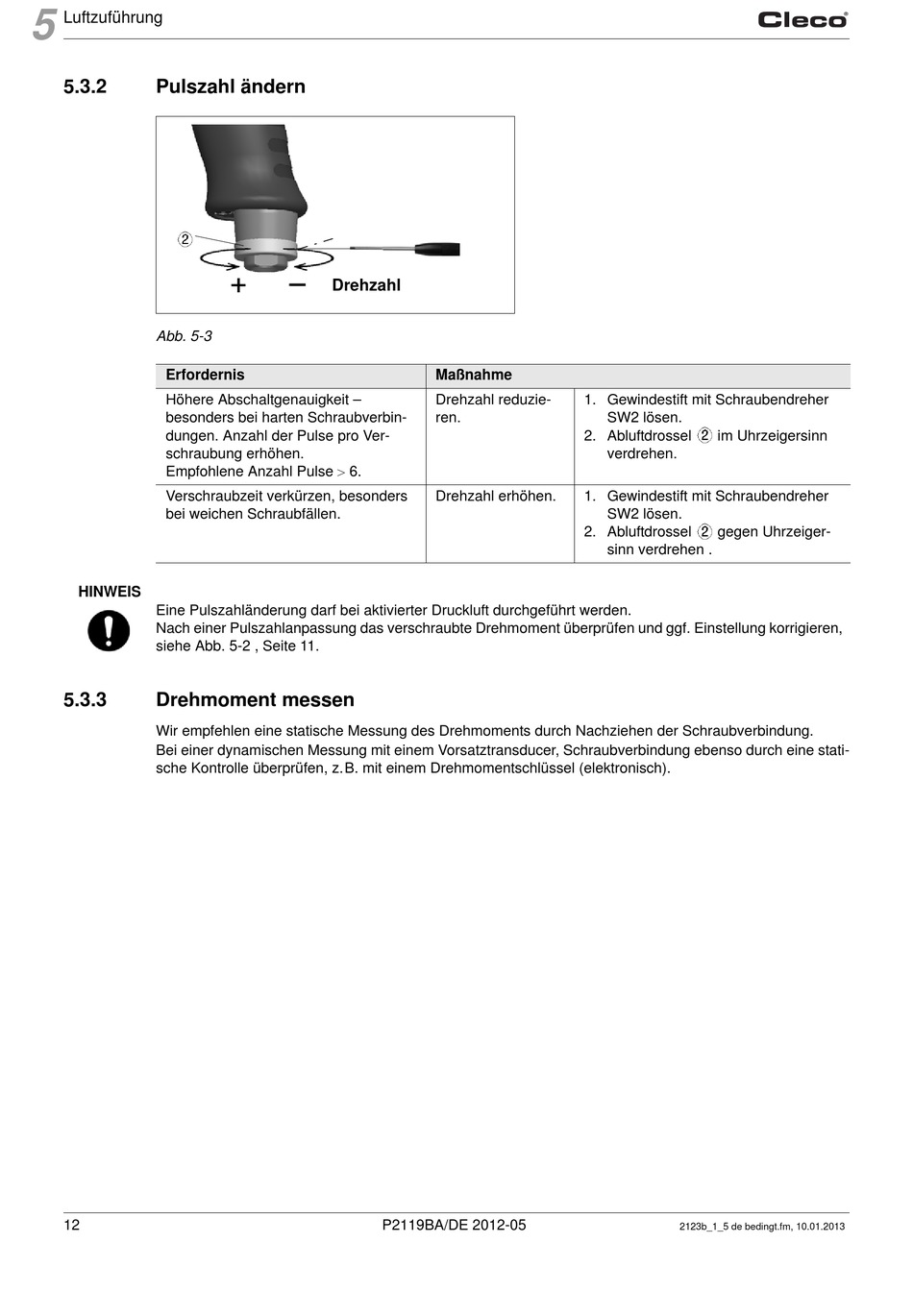

5.3.2
Pulszahl ändern
Abb. 5-3
Erfordernis
Höhere Abschaltgenauigkeit –
besonders bei harten Schraubverbin-
dungen. Anzahl der Pulse pro Ver-
schraubung erhöhen.
Empfohlene Anzahl Pulse 6.
Verschraubzeit verkürzen, besonders
bei weichen Schraubfällen.
HINWEIS
Eine Pulszahländerung darf bei aktivierter Druckluft durchgeführt werden.
Nach einer Pulszahlanpassung das verschraubte Drehmoment überprüfen und ggf. Einstellung korrigieren,
siehe Abb. 5-2 , Seite 11.
5.3.3
Drehmoment messen
Wir empfehlen eine statische Messung des Drehmoments durch Nachziehen der Schraubverbindung.
Bei einer dynamischen Messung mit einem Vorsatztransducer, Schraubverbindung ebenso durch eine stati-
sche Kontrolle überprüfen, z.B. mit einem Drehmomentschlüssel (elektronisch).
12
Drehzahl
Maßnahme
Drehzahl reduzie-
ren.
Drehzahl erhöhen.
P2119BA/DE 2012-05
1. Gewindestift mit Schraubendreher
SW2 lösen.
2. Abluftdrossel
im Uhrzeigersinn
verdrehen.
1. Gewindestift mit Schraubendreher
SW2 lösen.
2. Abluftdrossel
gegen Uhrzeiger-
sinn verdrehen .
2123b_1_5 de bedingt.fm, 10.01.2013
