Reststrom über den Hauptkontakten
Der Widerstand der einzelnen Messkreise über den Hauptkontakten beträgt 4,8 MOhm pro
Strombahn. Dieser hochohmige Widerstandswert schließt gefährliche Körperströme bzw.
Berührungsspannungen auf der Lastseite bei ausgeschaltetem Schütz aus.
Betriebsmäßiges Schalten über A1/A2
Betriebsmäßiges Schalten über A1/A2 führt zu Fehlmeldung der RLT. Hierfür sind die
Steuereingänge zu verwenden (SPS). Ausgenommen sind Anlagenabschaltungen; die
Messwerte bleiben gespeichert (E²PROM). Für das betriebsmäßige Schalten sind die
Steuereingänge über SPS zu verwenden.
①
②
③
④
Stecker für Ein-/Ausgänge (7-polig)
⑤
⑥
⑦
⑧

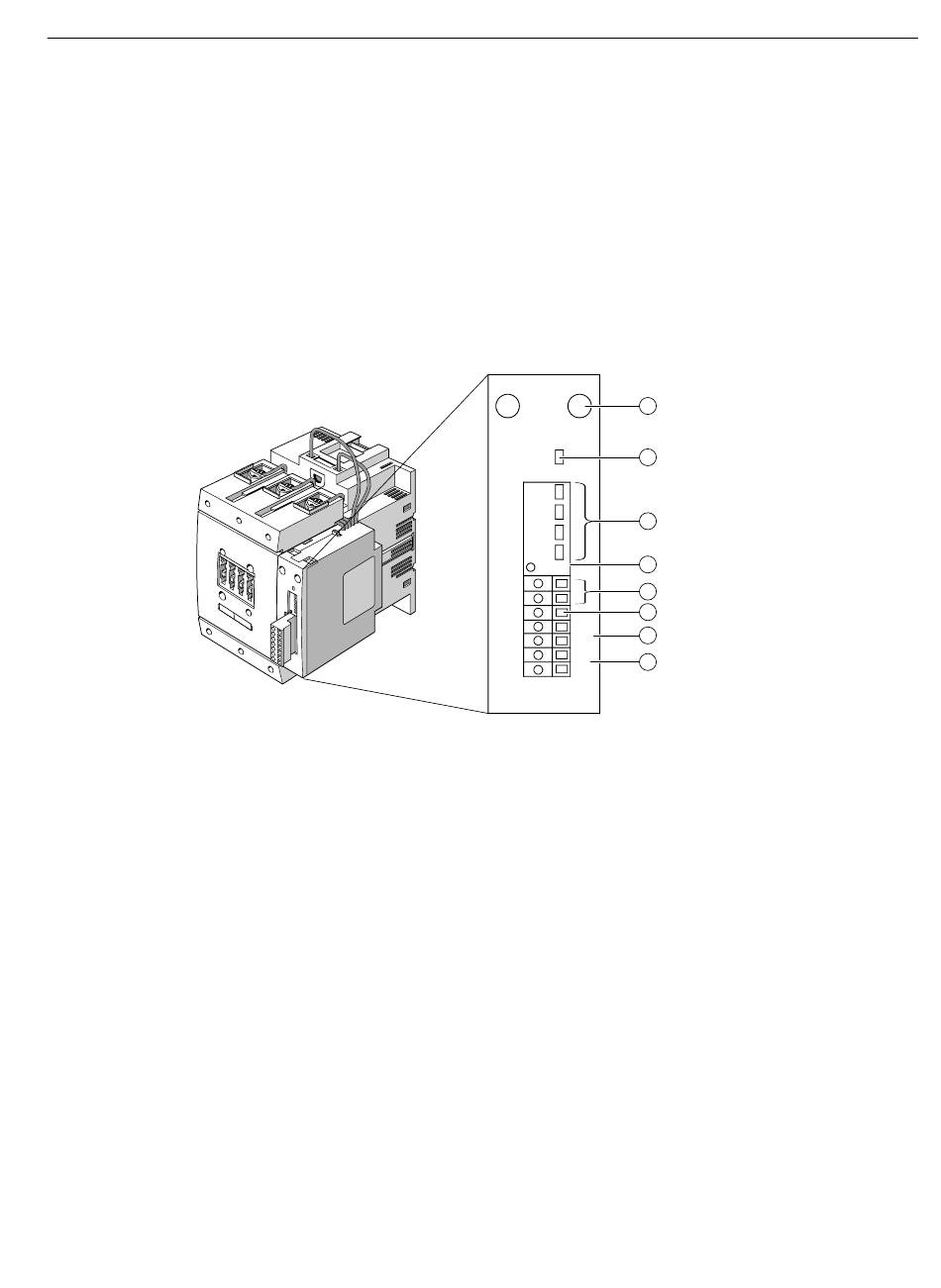

Bei den Ausführungen mit Restlebensdauermeldung RLT ist der gesamte Elektronikteil im
seitlich aufgesteckten Elektronikmodul untergebracht. Das Einschubteil beinhaltet nur die
Magnetspule. Sie ist über die am seitlichen Elektronikmodul herausgeführten Leitungen über
Flachstecker angeschlossen, um bei einem Spulentausch eine Verwechslung mit anderen
Spulen zu vermeiden. Die an den Hauptstrombahnen des Schützes ein- und ausgangsseitig
angeschlossenen Leitungen sind für die Erfassung der Restlebensdauermeldung RLT.
Schütze / Schützkombinationen SIRIUS 3RT
Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009
6.3 Antriebssystem / Spulenauswahl Schütze 3RT und Hilfsschütze 3RH2
Anschlüsse A1/A2 für Versorgungsspannung
LED-Anzeigen: Schütz EIN
LED-Anzeigen: RLT-Anzeige
•
60 % (grün)
•
40 % (orange)
•
20 % (rot)
Reset-Taste für RLT
SPS-Relaiseingang H1/H2
nicht belegt
RLT-Relaisausgang R1/R2
SPS-Eingang DC 24 V, IN+/IN
1
A1
A2
On
2
RLT
60%
3
40%
20%
4
Reset
H1
5
H2
6
R1
RLT
7
R2
IN+
24 V
8
DC
IN-
Projektieren
