Zubehör
9.10 Zusatzverbraucherbaustein
②
9.10
Zusatzverbraucherbaustein
9.10.1
Beschreibung
Der Zusatzverbraucherbaustein 3RT2916‑1GA00 für die Schütze der Baugröße S00 wird zur
Erhöhung des zulässigen Reststroms und zur Begrenzung der Restspannung von
SIMATIC‑Halbleiterausgängen eingesetzt.
Bei der Zusammenarbeit von Schützen SIRIUS und Hilfsschützen SIRIUS der Baugröße S00 mit
SIMATIC‑Ausgabebaugruppen, deren Reststrom bei Signal "0" höher liegt als für die Schütze der
Baugröße S00 zulässig ist, kann es gelegentlich zu Funktionsstörungen kommen. Der maximal
zulässige Reststrom der Elektronik beträgt für die Schütze der Baugröße S00 bei einem
230 V AC‑Antrieb 3 mA, bei höheren Restströmen fallen die Schütze nicht mehr ab. Der
Zusatzverbraucherbaustein wird eingesetzt, um das sichere Ausschalten von Schützen der
Baugröße S00 bei direkter Ansteuerung über AC 230 V‑Halbleiterausgänge von
speicherprogrammierbaren Steuerungen sicherzustellen. Der Zusatzverbraucherbaustein
übernimmt gleichzeitig die Funktion einer Überspannungsbedämpfung.
Technische Daten
Bemessungsspannung
Verlustleistung
Zulässige Schütztypen
342

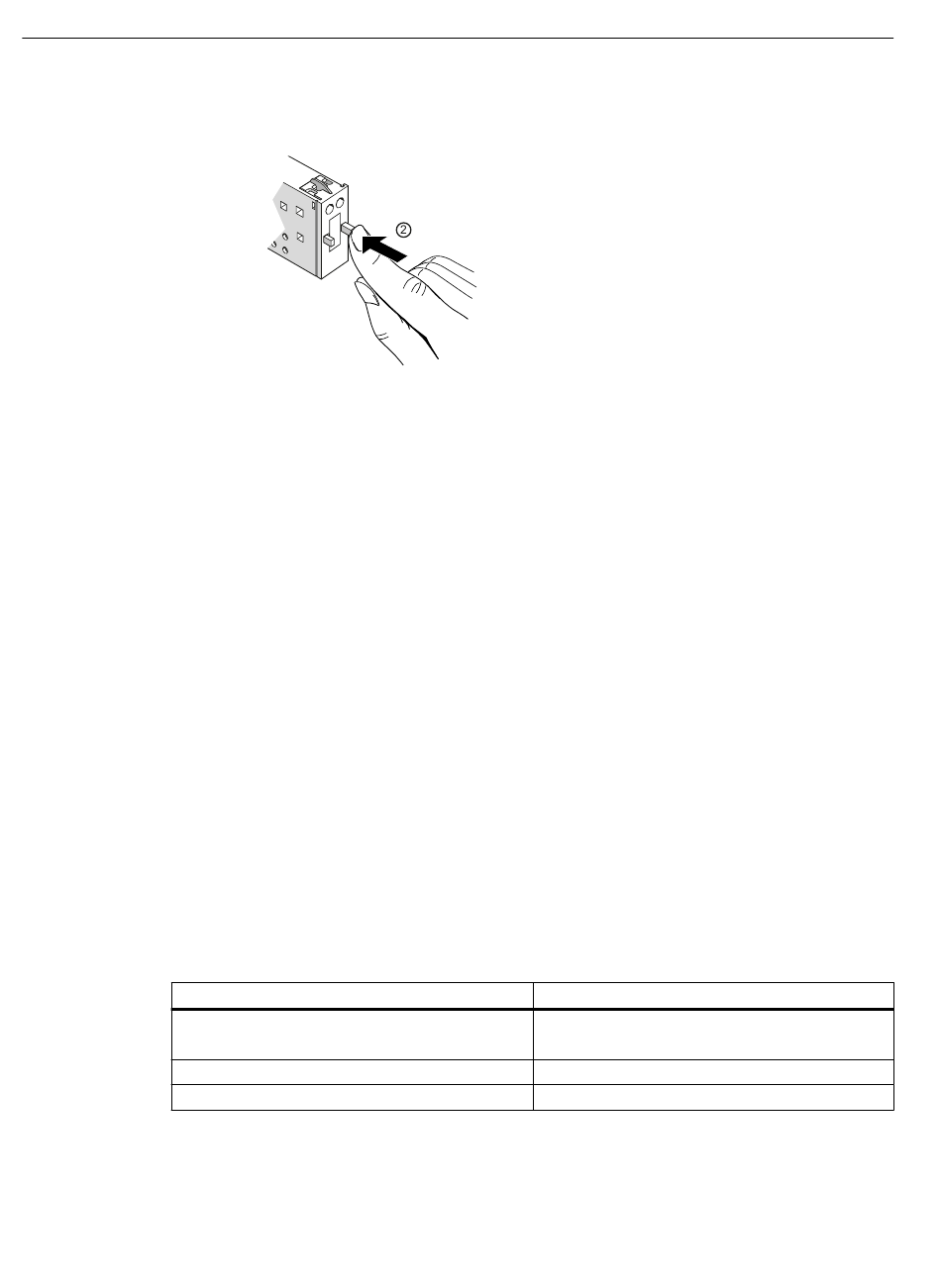

Zum Ausschalten drücken Sie den rechten Stößel. Die Entriegelung ist nur möglich, wenn die
Schützspule nicht erregt ist.
AC 50 / 60 Hz
180 V bis 255 V
2,4 W bei 230 V
3RT2.1 (Baugröße S00)
Schütze / Schützkombinationen SIRIUS 3RT
Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009
