C.5 Schütze 3RT2.4 (Baugröße S3)
Schütze 3RT2.4.‑1 mit angebautem Zubehör

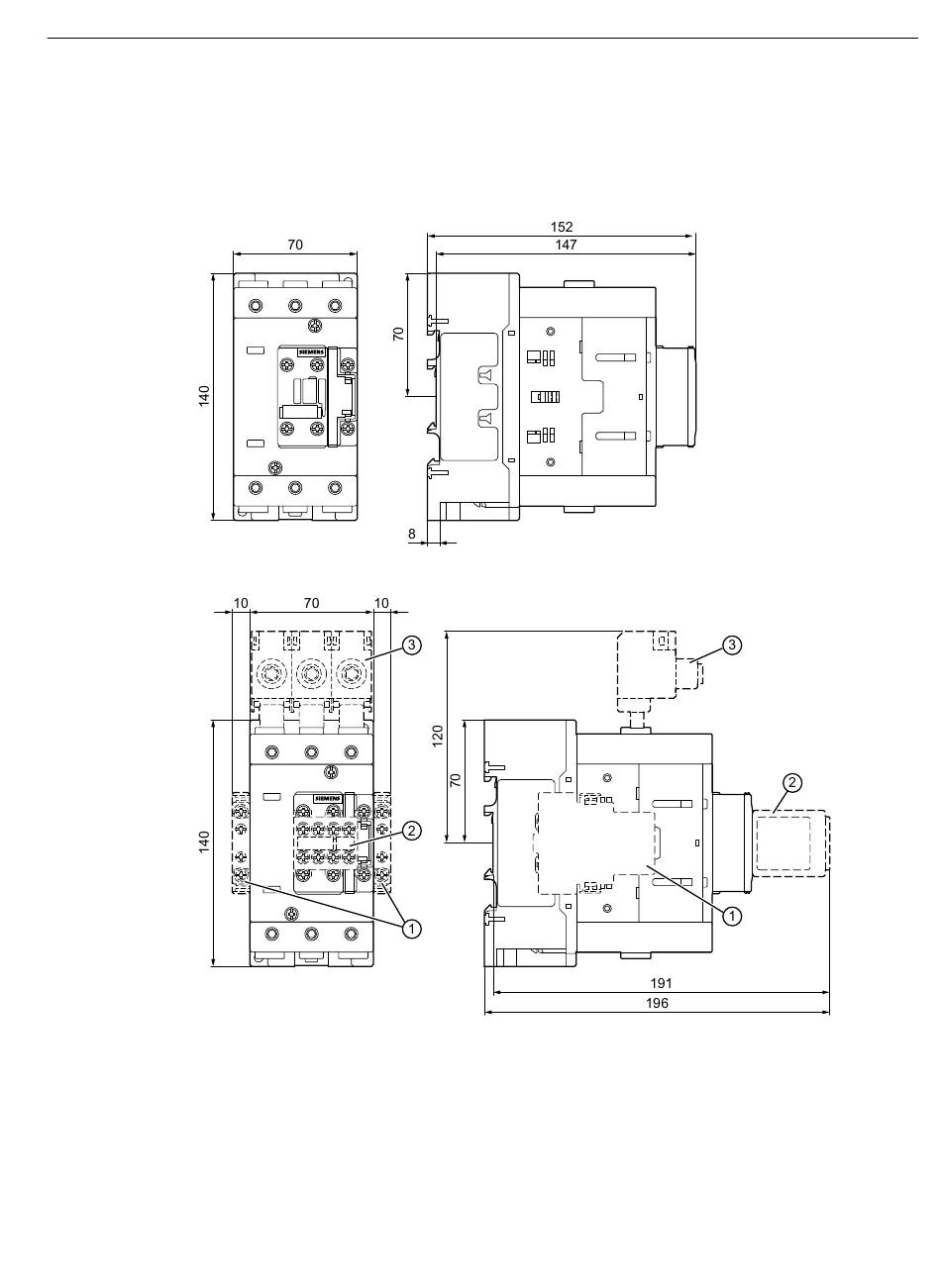

Bild C-31
1
2
3
Bild C-32
Schütze / Schützkombinationen SIRIUS 3RT
Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009
Schütz (3-polig) 3RT204.‑1
Seitlich anbaubarer Hilfsschal‐
ter
Frontseitig aufgesteckter Hilfs‐
schalter
1‑Phasen‑Einspeiseklemme
(3 x)
Schütze 3RT204.‑1 (Schraubanschlusstechnik) mit montierten Hilfsschaltern und 1-Phasen-
Einspeiseklemmen
3RH2921‑1DA.. / ‑1DE..
3RH2911‑1FA.. / ‑1GA.. / ‑1HA.. / ‑1NF..
3RA2943‑3L
Maßbilder (Maße in mm)
C.5 Schütze 3RT2.4 (Baugröße S3)
521
