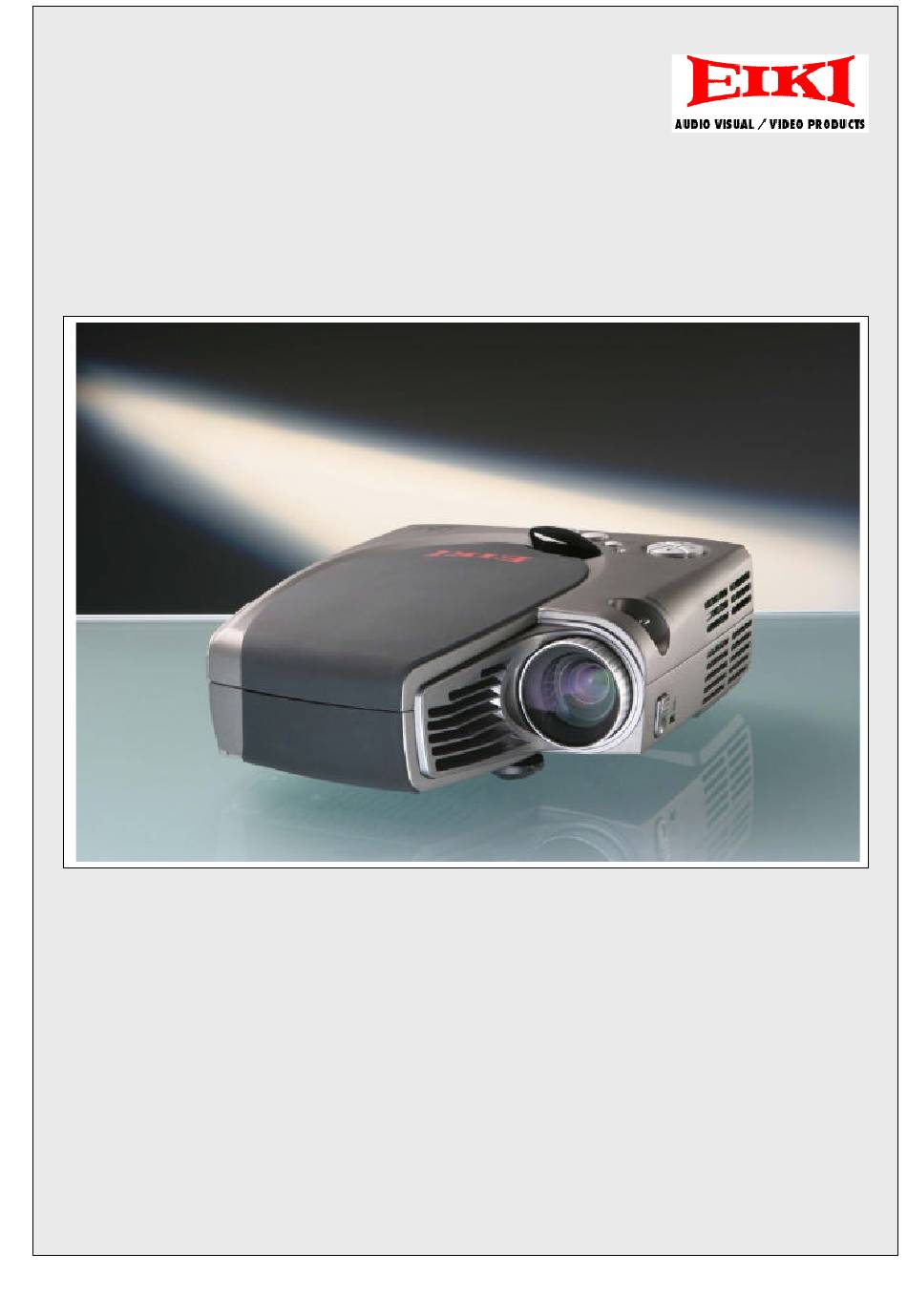

- Seite 1 EIKI DLP™-Projektor EIP-1 - Benutzerhandbuch – Stand: Ausgabe März 2004, Änderungen u. Irrtümer vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Sicherheitshinweise ········································································ 2. Der Projektor ······················································································· 2.1 Merkmale 3 2.2 Zubehör 4 2.3 Geräteansicht 5 3. Inbetriebnahme des Projektors ························································· 3.1 Anschließen des Projektors 6 3.2 Ein- und Ausschalten des Projektors 8 3.3 Höheneinstellung des Projektorbilds 9 3.4 Justierung von Fokus und Zoom 10 3.5 Projizierte Bildgröße 11 4. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Bevor Sie diesen Projektor benutzen, lesen Sie bitte aufmerksam dieses Handbuch und befolgen die weiteren Sicherheitshinweise. Eine unsachgemäße Benutzung kann einen Brand, Stromschlag, Verletzungen oder eine kürzere Lebensdauer Ihres Projektors zur Folge haben. Warnung: Achten Sie darauf, den Projektor vorschriftsmäßig zu erden, indem Sie das Netzkabel an einer geerdeten Steckdose anschließen. -
Seite 4: Der Projektor
2. Der Projektor 2.1 Merkmale ． Dank des modularen Konzepts brauchen Sie zu Präsentationszwecken lediglich das Hauptmodul, was Ihre Arbeit erleichtert. ． XGA-SVGA-Modelle können Signale mit einer Auflösung von bis zu 1280 x 1024 empfangen. Um eine gute Ausgabequalität zu erzielen, stellen Sie die Grafikkarte Ihres Computers bitte auf 1280 x 1024 oder weniger ein. -
Seite 5: Zubehör
2.2 Zubehör Überprüfen Sie bitte, ob sich folgende Zubehörteile im Lieferumfang befinden. Sollten Teile fehlen, wenden Sie sich bitte umgehend an Ihren Händler. Projektor mit Linsenkappe Netzkabel M1DA-VGA+USB-Kabel Video/Audio-Kabel PC-Audio-In/Out-Kabel S-Video-Kabel VGA-Kabel USB-Mauskabel Fernbedienung mit 2 AAA-Batterien Tragetasche... -
Seite 6: Geräteansicht
2.3 Geräteansicht Bedienfeld Entlüftung Zoom-Ring Fokus-Ring Linsenkappe Lautsprecher Infrarotempfänger Videoadapter Hauptmodul Schraube Warnung Halten Sie die Entlüftungsöffnung stets frei. -
Seite 7: Inbetriebnahme Des Projektors
Justierfußtaste Justierfuß 3. Inbetriebnahme des Projektors 3.1 Anschließen des Projektors Je nach Anwendungszweck können Sie eines der folgenden Anschlussverfahren wählen. 1) Nur Datenanzeige Nehmen Sie das M1DA-VGA+USB-Kabel und schließen Sie den M1DA-Stecker am Hauptmodul sowie die VGA- und USB-Stecker am Computer an. Anschließend können Sie mit der Präsentation beginnen. - Seite 8 2) Videowiedergabe mit Audioeffekten Schließen Sie den Videoadapter an und wählen Sie die erforderlichen Anschlüsse unten. Netzkabel Hinweise Anschluss an einen Computer VGA-Signaleingang USB-Maussteuerung 1. Achten Sie darauf, dass sowohl Projektor als auch Computer S-Video-Signaleingang ausgeschaltet sind. 5/6 Composite 2. Schließen Sie das USB-Kabel am Computer an. Video-Signaleingang 3.
-
Seite 9: Ein- Und Ausschalten Des Projektors
3.2 Ein- und Ausschalten des Projektors Einschalten des Projektors Entfernen Sie die Linsenkappe. Achten Sie darauf, dass die Signalkabel angeschlossen sind. Schließen Sie das Netzkabel an. Die LED-Anzeige blinkt langsam. Drücken Sie die Netztaste an der Fernbedienung oder am Bedienfeld, um den Projektor einzuschalten. -
Seite 10: Höheneinstellung Des Projektorbilds
3.3 Höheneinstellung des Projektorbilds Justierfußtaste Justierfuß Benutzen Sie bitte den Justierfuß, um die Höhenlage des Projektors einzustellen. Höher Halten Sie die Justierfußtaste gedrückt. Heben Sie den Projektor auf die gewünschte Höhe an und lassen Sie dann die Taste los, um den Projektor zu fixieren. Niedriger Halten Sie die Justierfußtaste gedrückt. -
Seite 11: Justierung Von Fokus Und Zoom
3.4 Justierung von Fokus und Zoom Zoom-Ring Fokus-Ring Mit Hilfe des Zoom-Rings können Sie das Bild ein- und auszoomen. Um die Bilddarstellung zu vergrößern, drehen Sie den Zoom-Ring bitte gegen den Uhrzeigersinn. Um die Bilddarstellung zu verkleinern, drehen Sie den Zoom-Ring bitte im Uhrzeigersinn. -
Seite 12: Projizierte Bildgröße
3.5 Projizierte Bildgröße Projektionsdistanz 1,45 m 10 m Fernsehbildschirm 42 Zoll 49 Zoll 99 Zoll 148 Zoll 247 Zoll Breitwandbildschirm 48 Zoll 57 Zoll 113 Zoll 170 Zoll 283 Zoll SVGA Projektionsdistanz 1,4 m 10 m Fernsehbildschirm 27 Zoll 38 Zoll 77 Zoll 115 Zoll 191 Zoll Breitwandbildschirm 31 Zoll... -
Seite 13: Benutzung Des Projektors
4. Benutzung des Projektors In diesem Abschnitt werden die Vorgehensweise bei der Benutzung und Justierung des Projektors sowie die Benutzung des Bedienfelds, der Fernbedienung und des Menüs behandelt. 4.1 Erste Bildjustierung 1. Befolgen Sie bitte die zuvor beschriebenen Schritte, um den Projektor einzuschalten, und richten Sie den Projektor auf den Bildschirm aus. - Seite 14 LED Indicator (LED-Anzeige) Wenn der Projektor eingeschaltet ist, blinkt die LED-Anzeige. Drücken Sie die Netztaste, um das Bild anzuzeigen. Daraufhin leuchtet die LED-Anzeige kontinuierlich. Wenn die LED-Anzeige schnell blinkt, befindet sich der Projektor vermutlich in einem unnormalen Betriebszustand. Ursachen hierfür können sein: Falls eine Lüfterstörung vorliegt, erscheint auf dem Bildschirm die Meldung "...
-
Seite 15: Funktionen
- Fernbedienung Taste Funktionen Freeze/Esc/L Still/Esc/L Drücken Sie diese Taste, um das Bild "einzufrieren". Drücken Sie sie erneut, um den Standbildmodus aufzuheben. Drücken Sie diese Taste, um das Menü auf dem Bildschirm zu schließen. Im Mausmodus der Fernbedienung funktioniert diese Taste als linke Maustaste. Enter/R Eingabe/R Hinweise zur Benutzung dieser Taste im Menü... - Seite 16 Mode Modus Wenn Sie diese Taste drücken, leuchtet die grüne LED-Anzeige auf. Daraufhin kann die Fernbedienung als Maus benutzt werden. Achten Sie darauf, das USB-Mauskabel am Computer und am Projektor anzuschließen, bevor Sie die Fernbedienung als Maus benutzen. Menu Menü Lesen Sie bitte Seite 13 "Menü"...
-
Seite 17: Menü
5. Menü Drücken Sie die Taste Menu, um das Menü aufzurufen. Mit Hilfe der Taste "Oben" oder "Unten" können Sie Menüoptionen auswählen; oder Sie drücken die Taste Esc, um das Menü zu beenden. Um das Untermenü aufzurufen, drücken Sie bitte die Taste Enter oder die rechte Taste. - Seite 18 Zoom Vergrößerung/Verkleinerung des Mit Taste das Bild • Bildes auszoomen. Mit Taste das Bild • einzoomen. Drücken Sie bitte die Eingabetaste, um in den Zoom-Schwenk-Modus zu wechseln. In diesem Modus können Sie mit den Tasten das Bild verschieben; über die Tasten Pg Up und Pg Dn auf der Fernbedienung können Sie das Bild ein- und auszoomen.
-
Seite 19: Bild (Video-Modus)
5.2 Bild (Video-Modus) Untermenü Funktion Benutzung Helligkeit Einstellung der Bildhelligkeit •Mit Taste Helligkeit verringern. Mit Taste Helligkeit erhöhen. • Kontrast Steuerung der Balance Mit Taste Kontrast • zwischen den hellsten und verringern. dunkelsten Bildteilen. Über •Mit Taste Kontrast erhöhen. den Kontrast ändern Sie die Schwarz- und Weißanteile im Bild. -
Seite 20: Anzeige (Vga-Modus)
5.3 Anzeige (VGA-Modus) Untermenü Funktion Benutzung Frequenz Angleichen der justieren. • Datenanzeigefrequenz an die Frequenz der Grafikkarte des Computers. Benutzen Sie diese Funktion, um flimmernde vertikale Linien im Bild zu korrigieren. Phase Synchronisierung der Bild- justieren. • und Grafikkartensignale. Benutzen Sie diese Funktion, um nicht zusammenhängende oder flimmernde Bilder zu... - Seite 21 H Position Justieren der horizontalen Mit Taste das Bild nach • Bildlage. links verschieben. Mit Taste das Bild nach • rechts verschieben. Proportion Auswahl des auswählen. • Seitenverhältnisses 16:9 oder 4:3 Benutzerdefiniert Individuelle Einstellung der Wählen Sie "Yes" (Ja). Es •...
-
Seite 22: Danzeige (Video-Modus)
5.4 Anzeige (Video-Modus) Untermenü Funktion Benutzung Keystone Korrektur einer Mit Taste die untere • Bildverzerrung aufgrund Bildschirmkante verkürzen. eines falschen Mit Taste die untere • Projektionswinkels. Bildschirmkante verlängern. Proportion Auswahl des Seiten- auswählen. • verhältnisses 16:9 oder Benutzerdefiniert Individuelle Einstellung Wählen Sie "Yes"... - Seite 23 Benutzer B Justierung des den Blauanteil • Blauanteils. verringern. den Blauanteil erhöhen. • Farbtemp. Justieren der die Farbtemperatur • Farbtemperatur im senken; das Bild wird Bereich zwischen 6.100 "wärmer". und 9.300 Grad Kelvin. die Farbtemperatur • erhöhen; das Bild wird "kälter".
-
Seite 24: Audio
5.5 Audio Untermenü Funktion oder Benutzung Lautstärke die Lautstärke verringern. • die Lautstärke erhöhen. • Hochton die Hochton senken. • die Hochton anheben. • Bass Justieren der mittleren/niedrigen Tonfrequenzen. Mit Taste die Bässe senken. • Mit Taste Bässe anheben. • Tonaus Wählen Sie "Yes"... -
Seite 25: Management
5.6 Management (Verwaltung) Untermenü Funktion Benutzung OSD Position Anzeigeposition des Menüs auf dem auswählen (*) • Bildschirm. Projektion auswählen (*) • (Projektion vor dem Bildschirm) Standardvorgabe (Projektion hinter dem Bildschirm) Bei Auswahl dieser Funktion dreht der Projektor die Bilder von links nach rechts oder umgekehrt. - Seite 26 Reset Lampen Anzeige der Stunden seit dem Rechte Taste drücken. Die • letzten Lampenwechsel. Meldung "Press Enter key to confirm lamp reset operation!" (Mit Eingabetaste Lampen-Reset bestätigen) erscheint. Kontrollieren Sie, ob der Benutzer die Lampe ausgewechselt hat. Falls Ja, die Taste Enter drücken. Andernfalls mit der Taste Menu oder Esc auf der Fernbedienung abbrechen.
-
Seite 27: Sprache
5.7 Sprache Markieren Sie mit Hilfe der Tasten "Oben" und "Unten" die gewünschte Sprache und wählen Sie sie durch Drücken der rechten Taste aus. Drücken Sie die Taste Menu oder Esc auf der Fernbedienung, um zum Hauptmenü zurückzukehren. 6. Instandhaltung 6.1 Auswechseln der Lampe 30 Stunden vor Ablauf der Lebensdauer der Lampe erscheint der Warnhinweis "Lampenlebensdauer erreicht"... -
Seite 28: Reinigen Der Linse
Entfernen einem Entfernen Sie die drei Schraubendreher die Schrauben Schrauben Lampenabdeckung Lampenhalterung und drücken Sie dann auf die ziehen Sie sie dann am Verriegelung, um sie zu öffnen. Griff heraus. 6.2 Reinigen der Linse Führen Sie bitte die nachfolgenden Schritte aus, um die Projektorlinse zu reinigen: 1. -
Seite 29: Anhang
7. Anhang 7.1 Allgemeine Probleme und ihre Beseitigung Bei Problemen mit Ihrem Projektor überprüfen Sie bitte Folgendes: Sollten Sie ein Problem nicht selbst beheben können, wenden Sie sich bitte an Ihren zuständigen Händler oder unser Servicecenter. F.: Kein Bild auf dem Bildschirm? Kontrollieren Sie, ob der Videoadapter sowie die in den vorhergehenden Kapiteln erwähnten erforderlichen Kabel korrekt angeschlossen sind. - Seite 30 F.: Unscharfes Bild Drehen Sie den Focus-Ring am Projektor. Achten Sie darauf, dass der Abstand zwischen Bildschirm und Projektor korrekt ist (1,45~10 m) F.: Die vom Projektor gezeigten Farben weichen von denen auf Ihrem Computer oder Videorecorder ab. Dies ist kein Problem. Sie können Helligkeit, Farbe oder Kontrast im Menü justieren, um die Farben zu verändern.
-
Seite 31: Technische Daten
7.2 Technische Daten SVGA XGA (1024 x 768) SVGA (800 x 600) Auflösung Abmessung 229 x 193 x 69 mm 150 W VIP Lampe Gewicht ca. 1,59 kg 1,45 m ~ 10 m Projektionsdistanz Projektionsverhältnis 1,34:1 ~ 1,6:1 (Distanz: Diagonal) Zoom-Verhältnis 1,2:1 (Manueller Zoom/Fokus) Gleichförmigkeit... - Seite 32 Eingang DVI (M1DA) RGB (M1DA-D-Sub 15-pol.) RS232 (M1DA) YPbPr (M1DA,VGA) S-Video Mini DIN 4-pol. Audio: 3,5-mm-Mini-Buchse Composite Video RCA-Buchse (RCA-Buchse) Ausgang 1-W-Lautsprecher * Änderungen jederzeit vorbehalten Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden beiden Bedingungen: 1. Das Gerät erzeugt keine schädlichen Störsignale, und 2.
