• Bei jedem Ein-Aus-Zyklus der Maschine
wird automatisch überprüft, ob die Relais
der Sicherheitseinrichtung richtig öffnen
und schließen.
• Durch geeignete Schaltungsmaßnahmen
ist sichergestellt, daß auch bei Ausfall
eines Bauteils die aktivierte Rückfall-
verzögerung maximal 1,5 s beträgt.
Funktionsbeschreibung
Das Schaltgerät PNOZ X2.1VP dient dem
sicherheitsgerichteten Unterbrechen eines
Sicherheitsstromkreises. Nach Anlegen der
Versorgungsspannung leuchtet die LED
"POWER". Das Gerät ist betriebsbereit, wenn
der Startkreis S33-S34 geschlossen ist.
• Eingangskreis geschlossen (z. B. NOT-AUS-
Taster nicht betätigt):
Relais K1 und K2 gehen in Wirkstellung und
halten sich selbst. Die Statusanzeigen für
"CH.1" und "CH.2" leuchten. Die Sicher-
heitskontakte 27-28/37-38 sind geschlossen.
Der Halbleiterausgang Y11-Y12 leitet und die
Statusanzeige "ON" leuchtet.
• Eingangskreis wird geöffnet (z. B. NOT-
AUS-Taster betätigt):
Der Halbleiterausgang sperrt (<50 ms). Die
Statusanzeige "ON" erlischt. Nach Ablauf
der Rückfallverzögerung fallen Relais K1
und K2 in die Ruhestellung zurück. Die
Statusanzeige für "CH.1" und "CH.2"
erlischt. Die Sicherheitskontakte 27-28/37-
38 werden redundant geöffnet.

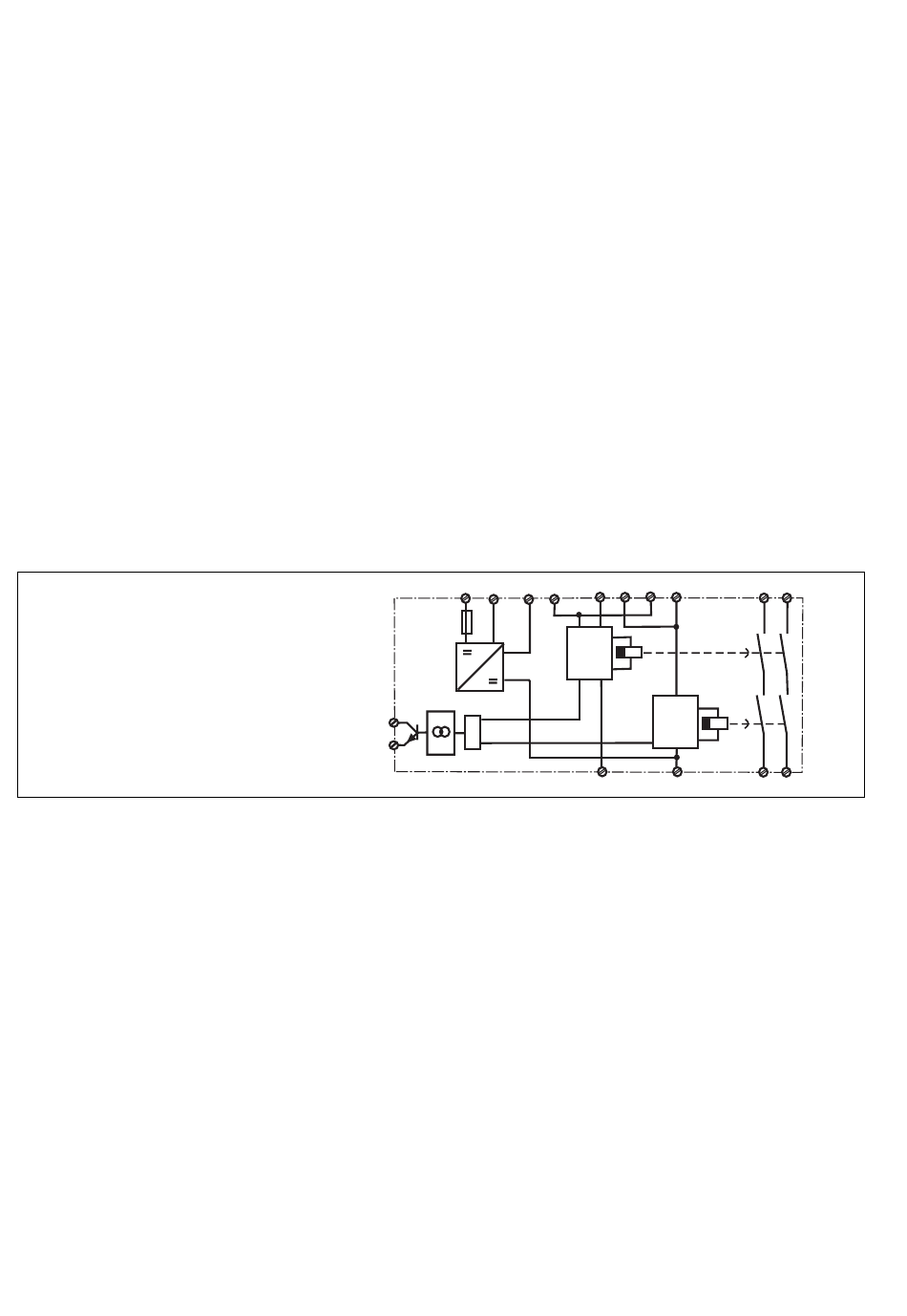

Fig. 1: Innenschaltbild/Internal Wiring Diagram/
Schéma de principe
Betriebsarten:
• Einkanaliger Betrieb:
Eingangsbeschaltung nach VDE 0113 -1
und EN 60204-1; keine Redundanz im
Eingangskreis; Erdschlüsse im Startkreis
werden erkannt. Bei Erdschlüssen im
NOT-AUS-Kreis löst die Sicherung der
Versorgungsspannung aus.
• Zweikanaliger Betrieb: redundanter Ein-
gangskreis, Erdschlüsse im Tasterkreis
und Querschlüsse zwischen den Taster-
kontakten werden erkannt.
• Automatischer Start: Gerät ist aktiv, sobald
Eingangskreis geschlossen ist.
• Manueller Start: Gerät ist erst dann aktiv,
wenn ein Starttaster betätigt wird.
• Kontaktvervielfachung und -verstärkung
durch Anschluß von externen Schützen.
Montage
Das Sicherheitsschaltgerät muß in einen
Schaltschrank mit einer Schutzart von mind.
IP 54 eingebaut werden. Zur Befestigung auf
einer Normschiene dient ein Rastelement auf
der Rückseite des Geräts. Sichern Sie das
Gerät bei Montage auf einer senkrechten
Tragschiene (35 mm) durch ein Halte-
element wie z. B. Endhalter oder Endwinkel.
• The correct opening and closing of the
safety function relays is tested
automatically in each on-off cycle.
• Appropriate measures ensure that, in
case of a component failure, the activated
delay-on de-energisation is a maximum of
1.5 s.
Function Description
The relay PNOZ X2.1VP provides a safety-
oriented interruption of a safety circuit.
When the operating voltage is supplied the
LED "POWER" is illuminated. The unit is
ready for operation, when the reset circuit
S33-S34 is closed.
• Input Circuit closed (e.g. the Emergency
Stop button is not pressed):
Relays K1and K2 energise and retain
themselves. The status indicators for
"CH.1" and "CH.2" illuminate. The safety
contacts (27-28/37-38) are closed. The
semi-conductor Y11-Y12 conducts and
the status indicator "ON" illuminates.
• Input Circuit is opened (e.g. Emergency
Stop is pressed):
The semi-conductor Y11-Y12 switches
off (<50 ms). The status indicator "ON"
goes out. Following the delay-on de-
energisation period, relays K1 and K2 de-
energise. The status indicators for
"CH.1" and "CH.2" go out. The safety
contacts (27-28/37-38) will be opened
(redundant).
A1 (L+) A2 (L-)
Y11
&
Y12
Operating Modes
• Single-channel operation: Input wiring
according to VDE 0113 part 1 and EN
60204-1, no redundancy in the input
circuit. Earth faults are detected in the
reset circuit. Earth faults in the
Emergency Stop circuit trigger the
internal electronic fuse.
• Two-channel operation: Redundancy in
the input circuit. Earth faults in the
Emergency Stop circuit and shorts across
the emergency stop push button are also
detected.
• Automatic reset: Unit is active as soon as
the input circuit is closed.
• Manual reset: Unit is only active when a
start button has been pressed.
• Increase in the number of available
contacts by connection of external
contactors/relays.
Installation
The safety relay must be panel mounted
(min. IP 54). There is a notch on the rear of
the unit for DIN-Rail attachment.
If the unit is installed on a vertical mounting
rail (35 mm), ensure it is secured using a
fixing bracket such as end bracket.
- 2 -
• sécurité garantie même en cas de
défaillance d'un composant
• test cyclique (ouverture/fermeture des
relais internes) à chaque cycle Marche/
• La conception interne du relais permet de
garantir que la temporisation à la retombée
sera d'une durée max. de 1,5 s même en
cas de défaillance d'un composant interne.
Description du fonctionnement
Le relais PNOZ X2.1VP assure de façon
sure, l'ouverture d'un circuit de sécurité. A
la mise sous tension du relais (A1-A2), la
LED "POWER" s'allume. Le relais est activé
si le circuit de réarmement S33-S34 est
fermé.
• Circuits d'entrée fermés (poussoir AU
non actionné) :
Les relais K1 et K2 passent en position
travail et s'auto-maintiennent. Les LEDs
"CH.1" et CH.2" s'allument. Les contacts
de sécurité (27-28/37-38) sont fermés.
La sortie statique Y11-Y12 est passante
et le LED "ON" s'allume.
• Circuits d'entrée ouverts (poussoir AU
actionné) :
La sortie statique Y11-Y12 est bloquée
(<50 ms). Le LED "ON" s'éteingne. Au
bout de la temporisation, les relais K1 et
K2 retombent. Les LEDs "CH.1" et
"CH.2" s'éteingnent. Les contacts de
sécurité (27-28, 37-38) s'ouvrent.
S31
S34
S33
S32
S11 S12
K1
Start
Unit
Start
Unit
S22
S21
Modes de fonctionnement
• Commande par 1 canal : conforme aux
prescriptions de la EN 60204/1, pas de
redondance dans le circuit d'entrée. La
mise à la terre du circuit de réarmement
est détectée. En cas de mise à la terre
des circuits d'entrée, le fusible
électronique déclenche.
• Commande par 2 canaux: circuit d'entrée
redondant. La mise à la terre et les courts-
circuits entre les contacts sont détectées.
• Réarmement automatique : le relais est
activé dès la fermeture des canaux
d'entrée.
• Réarmement manuel: le relais n'est activé
qu'après une impulsion sur un poussoir de
validation.
• Augmentation du nombre de contacts ou du
pouvoir de coupure par l'utilisation de
contacteurs externes.
Montage
Le relais doit être monté en armoire ayant un
indice de protection mini IP 54. Sa face
arrière permet un montage sur rail DIN.
Immobilisez l'appareil monté sur un rail DIN
vertical (35 mm) à l'aide d'un élément de
maintien comme par ex. un support ou une
équerre terminale.
27
37
K2
28
38
