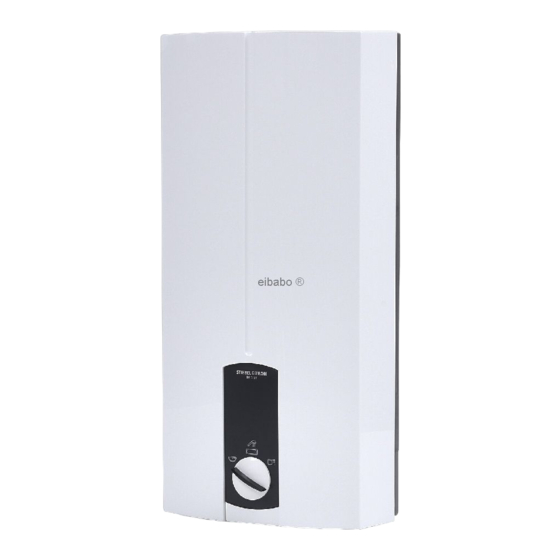

STIEBEL ELTRON DHB 18 ST Bedienung Und Installation
Elektronisch gesteuerter durchlauferhitzer
Vorschau ausblenden
Andere Handbücher für DHB 18 ST:
- Bedienung und installation (100 Seiten) ,
- Bedienungsanleitung (20 Seiten) ,
- Bedienung und installation (20 Seiten)
Verwandte Anleitungen für STIEBEL ELTRON DHB 18 ST
Inhaltszusammenfassung für STIEBEL ELTRON DHB 18 ST

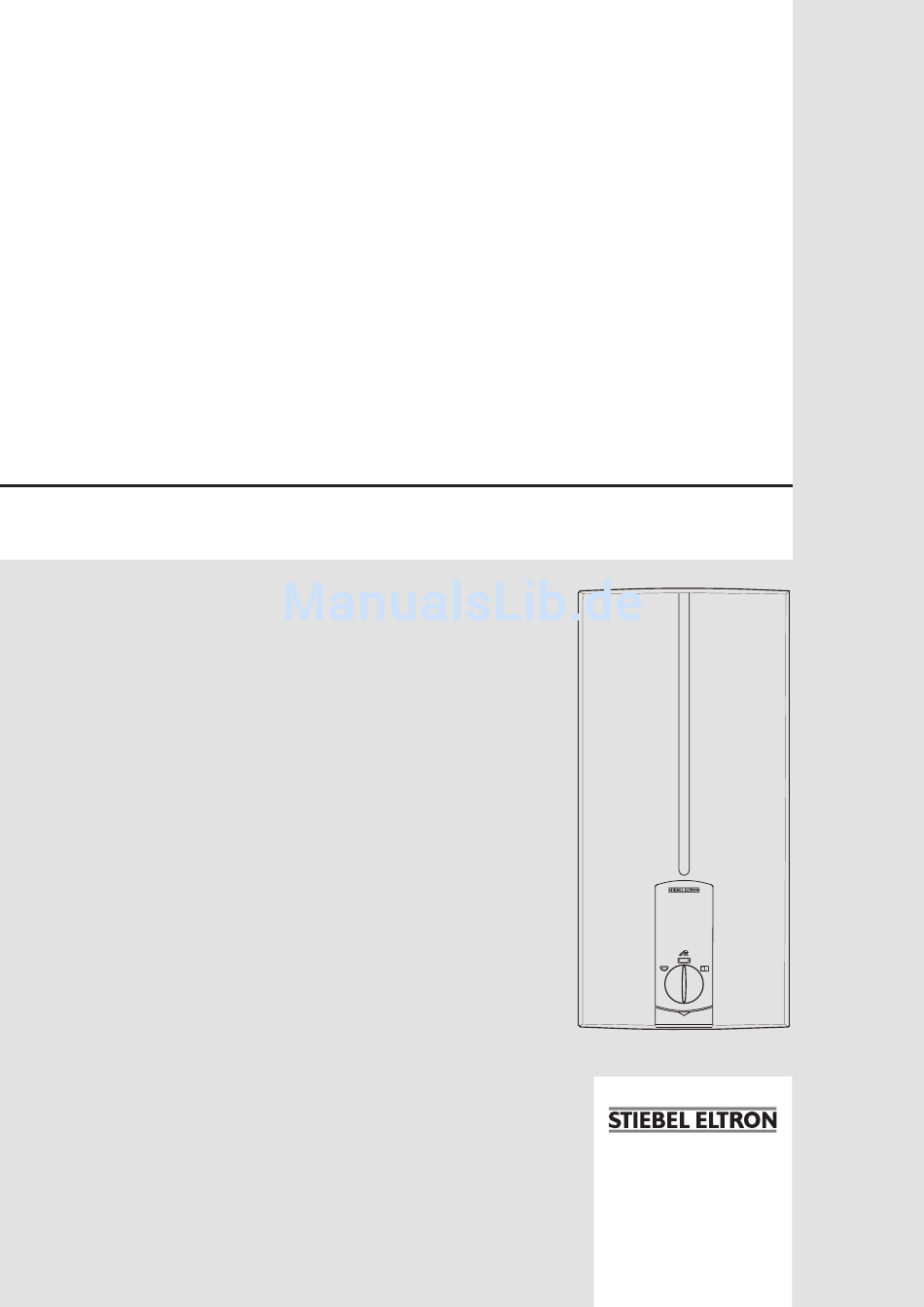

- Seite 1 BEDIENUNG UND INSTALLATION Elektronisch gesteuerter Durchlauferhitzer » DHB 18 ST » DHB 21 ST » DHB 24 ST » DHB 27 ST...
-
Seite 2: Inhaltsverzeichnis
INHALT | BESONDERE HINWEISE 16.2 Elektroschaltplan ����������������������������������������������� 14 BESONDERE HINWEISE 16.3 Warmwasserleistung������������������������������������������� 15 BEDIENUNG 16.4 Einsatzbereiche / Umrechnungstabelle �������������������� 15 Allgemeine Hinweise ����������������������������������������3 16.5 Druckverluste ���������������������������������������������������� 15 Sicherheitshinweise ��������������������������������������������� 3 16.6 Störfallbedingungen ������������������������������������������� 15 Andere Markierungen in dieser Dokumentation ���������� 3 16.7 Landesspezifische Zulassungen und Zeugnisse: Deutschland ������������������������������������������������������... -
Seite 3: Bedienung
BEDIENUNG Allgemeine Hinweise BEDIENUNG Symbol Bedeutung Sachschaden (Geräte-, Folge-, Umweltschaden) Geräteentsorgung Allgemeine Hinweise Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich f Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. an den Gerätebenutzer und den Fachhandwerker. Die erforderlichen Handlungen werden Schritt für Schritt Das Kapitel „Installation“... -
Seite 4: Ce-Kennzeichnung
BEDIENUNG Gerätebeschreibung CE-Kennzeichnung Einstellungsempfehlungen Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Thermostat-Armatur Anforderungen erfüllt: Wenn Sie das Gerät mit einer Thermostat-Armatur betreiben, - Niederspannungsrichtlinie empfehlen wir Ihnen die Temperatur am Gerät auf die maximale - Richtlinie über die elektromagnetische Verträglichkeit Temperatur einzustellen (Küchenspüle). -
Seite 5: Installation
INSTALLATION Sicherheit INSTALLATION Zubehör Armaturen - MEKD-Einhebel-Küchen-Druckarmatur Sicherheit - MEBD-Einhebel-Badewannen-Druckarmatur Die Installation, Inbetriebnahme sowie Wartung und Reparatur Wasserstopfen G ½ A des Gerätes darf nur von einem Fachhandwerker durchgeführt Wenn Sie andere als die im Zubehör empfohlenen Aufputz-Druck- werden. armaturen einsetzen, verwenden Sie die Wasserstopfen. Allgemeine Sicherheitshinweise Montageset Aufputz-Installation Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-... -
Seite 6: Vorbereitungen
INSTALLATION Vorbereitungen Vorbereitungen Wasserinstallation - Ein Sicherheitsventil ist nicht erforderlich. Montageort - Der Betrieb mit vorgewärmtem Wasser ist nicht zugelassen. f Spülen Sie die Wasserleitung gut durch. Sachschaden Die Installation des Gerätes darf nur im frostfreien Raum Armaturen erfolgen. Verwenden Sie geeignete Druckarmaturen (siehe Kapitel „Instal- lation / Gerätebeschreibung / Zubehör“). -
Seite 7: Montage
INSTALLATION Montage 10. Montage Netzanschlusskabel vorbereiten Standardmontage - Elektroanschluss unten, Unterputz-Installation - Wasseranschluss Unterputz-Installation Weitere Montagemöglichkeiten siehe Kapitel „Installation / Montage-Alternativen“: 1 Montagehilfe - Elektroanschluss Unterputz oben f Bereiten Sie das Netzanschlusskabel vor. - Elektroanschluss Aufputz - Große Leiterquerschnitte beim Elektroanschluss unten Wandaufhängung montieren - Anschluss eines Lastabwurfrelais - Wasserinstallation Aufputz... - Seite 8 INSTALLATION Montage f Drücken Sie das Gerät über den Gewindebolzen der Wand- aufhängung, sodass die Weichdichtung durchstoßen wird. Verwenden Sie ggf. einen Schraubendreher. f Stecken Sie den Befestigungsknebel auf den Gewindebolzen der Wandaufhängung. f Drücken Sie die Rückwand fest an. Verriegeln Sie den Befes- tigungsknebel durch eine Rechtsdrehung um 90°.
-
Seite 9: Inbetriebnahme
INSTALLATION Inbetriebnahme f Aktivieren Sie den Sicherheitsdruckbegrenzer bei Fliedruck Rückwandunterteil montieren indem Sie die Rücksetztaste fest eindrücken (das Gerät wird mit deaktiviertem Sicherheitsdruckbegrenzer ausgeliefert). f Stecken Sie den Stecker vom Sollwertgeber-Kabel auf die Elektronik. f Montieren Sie die Gerätekappe. Prüfen Sie den Sitz der Gerätekappe. -
Seite 10: Montage-Alternativen
INSTALLATION Montage-Alternativen 13. Montage-Alternativen 13.3 Große Leiterquerschnitte beim Elektroanschluss unten 13.1 Elektroanschluss Unterputz oben Wenn Sie große Leiterquerschnitte verwenden, können Sie die Kabeltülle nach der Montage des Gerätes montieren. f Schneiden Sie die Kabeltülle für das Netzanschlusskabel auf. f Drücken Sie den Rasthaken zur Befestigung der Netzan- schlussklemme herunter. -
Seite 11: Wasserinstallation Aufputz
INSTALLATION Montage-Alternativen 13.5 Wasserinstallation Aufputz 13.7 Wasserinstallation Aufputz, Montage der Gerätekappe Hinweis Bei dieser Anschlussart ändert sich die Schutzart des Gerätes. f Ändern Sie das Typenschild. Streichen Sie die Anga- be IP 25 durch und kreuzen Sie das Kästchen IP 24 an. -
Seite 12: Wandaufhängung Bei Geräteaustausch
INSTALLATION Montage-Alternativen 13.9 Wandaufhängung bei Geräteaustausch 13.11 Gedrehte Gerätekappe Eine vorhandene Wandaufhängung von STIEBEL ELTRON kann bei Bei einer Untertischmontage kann die Gerätekappe gedreht wer- Geräteaustausch verwendet werden (Ausnahme Durchlauferhitzer den. DHF). f Durchstoßen Sie die Rückwand des Gerätes für den Gewinde- bolzen auf der montierten Wandaufhängung. -
Seite 13: Störungsbehebung
INSTALLATION Störungsbehebung 14. Störungsbehebung WARNUNG Stromschlag Um das Gerät prüfen zu können, muss die Netzspannung am Gerät anliegen. Anzeigemöglichkeiten der Diagnoseampel (LED) leuchtet bei Störung gelb leuchtet bei Heizbetrieb grün blinkt: Gerät am Netzanschluss Störung / Anzeige LED-Diagnoseampel Ursache Behebung Das Gerät schaltet nicht ein. -
Seite 14: Elektroschaltplan
INSTALLATION Wartung 15. Wartung Alternative Anschlussmöglichkeiten WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss. Gerät entleeren Das Gerät können Sie für Wartungsarbeiten entleeren. WARNUNG Verbrennung Wenn Sie das Gerät entleeren, kann heißes Wasser aus- treten. f Schließen Sie das 3-Wege-Absperrventil oder das Absperr- ventil in der Kaltwasser-Zuleitung. -
Seite 15: Warmwasserleistung
INSTALLATION Technische Daten 16.4 Einsatzbereiche / Umrechnungstabelle Vorrangschaltung mit LR 1-A Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit (siehe Kapitel „Installation / Datentabelle“). Normangabe bei 15 °C 20 °C 25 °C Wider- Leitfähigkeit Wider- Leitfähigkeit Wider- Leitfähigkeit σ ≤ σ ≤ σ ≤ stand ρ ≥ stand ρ... -
Seite 16: Angaben Zum Energieverbrauch
INSTALLATION Technische Daten 16.8 Angaben zum Energieverbrauch Die Produktdaten entsprechen den EU-Verordnungen zur Richtli- nie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP). DHB 18 ST DHB 21 ST DHB 24 ST DHB 27 ST 227608 227609 227610 227611 Hersteller STIEBEL ELTRON... -
Seite 17: Umwelt Und Recycling
UMWELT UND RECYCLING Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen. -
Seite 18: Kundendienst Und Garantie
Schäden oder Folgeschäden, die durch das Gerät ver- oder schreiben Sie uns: ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes Stiebel Eltron GmbH & Co. KG entstandener Schäden, geltend machen. Gesetzliche Ansprüche - Kundendienst - des Kunden uns gegenüber oder gegenüber Dritten bleiben un- Fürstenberger Straße 77, 37603 Holzminden... - Seite 19 NOTIZEN www.stiebel-eltron.com DHB ST |...
