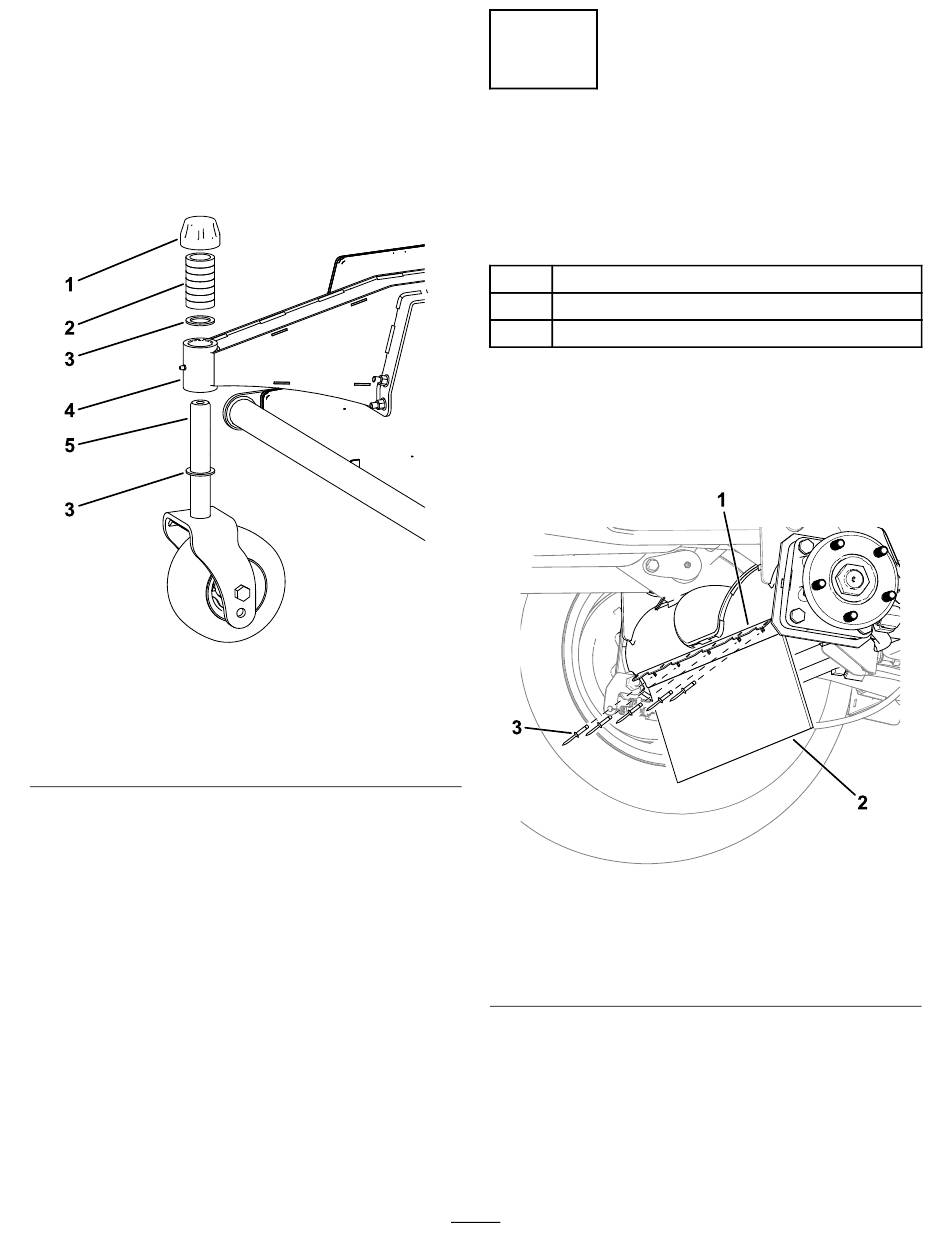

3. Montieren Sie die Laufräder mit einer
Beilagscheibe auf beiden Seiten der Nabe
der Laufradwelle am Mähwerk, wie in
dargestellt.
Hinweis:
Sie können die Schnitthöhen-
einstellung durch Ändern der Anzahl der
Abstandshalter auf beiden Seiten der Nabe der
Laufradwelle anpassen; siehe
Schnitthöhe (Seite
1. Spannkappe
2. Abstandshalter
Schnitthöheneinstellung
3. Beilagscheibe
4. Stellen Sie sicher, dass das Mähwerk
waagerecht steht; stellen Sie das Mähwerk
auf eine ebene Fläche und legen Sie eine
Wasserwaage horizontal über die Oberseite des
Mähwerks.
5. Wenn das Mähwerk nicht waagerecht steht,
positionieren Sie die Unterlegscheiben auf der
Lenkradwelle entsprechend, bis das Mähwerk
waagerecht ausgerichtet ist.
Bild 8
Einstellen der
17).
Bild 8
4. Nabe der Laufradwelle
5. Laufradwelle
3
Installation des
Schmutzfängers an der
Vorderachse
Für diesen Arbeitsschritt erforderliche Teile:
1 Schmutzfänger
1 Halterung
5
Niete
Verfahren
Verwenden Sie fünf Nieten, um die Halterung und den
Schmutzfänger an der Vorderachse zu befestigen
(Bild 9).
g319438
1. Halterung
2. Schmutzfänger
9
Bild 9
Bild zeigt linke Seite
3. Niete
